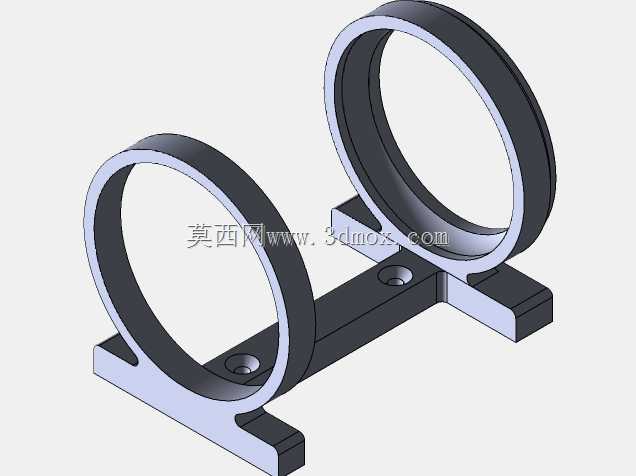

双环一体式管道支撑固定座结构设计

这款双环一体式支撑固定座，主要应用在工业流体管路布设、小型气动液压系统排布、实验室气路水路安装等场景中，核心作用是对平行排布的两根同径管状部件进行径向约束与位置固定，避免管路在设备运行过程中因流体冲击、设备振动产生位移、晃动或接口松脱的问题，保障管路系统的运行稳定性。从功能特性来看，该固定座采用一体化成型的结构设计，两个环形夹持位通过中间的连接横梁连为整体，底部设置两个带安装孔的侧翼支座，相比分体式的单个管夹组合安装，该结构可以一次性完成两根平行管路的定位，大幅减少现场安装的打孔与对位工作量，同时能保证两根管路的相对位置精度，避免分体安装带来的位置偏差。设计思路上，环形夹持部分采用等宽的圆环结构，内壁与管路外壁可以实现均匀贴合，不会出现局部应力集中压损管路外壁的问题，圆环的开口侧做了圆弧过渡处理，安装时可以顺畅将管路卡入环内，不会刮伤管路表面的防护层。中间连接横梁采用等截面的矩形结构，具备足够的抗弯抗扭强度，即使管路存在一定的振动载荷，横梁也不会产生形变导致两个环位错位。底部的两个安装侧翼对称分布在两个环体的正下方，每个侧翼上设置一个沉头安装孔，安装时可以将固定座通过螺栓锁紧在安装基面之上，沉孔设计可以让螺栓头完全没入支座表面，不会出现凸起干涉周边部件的问题。从安装边界来看，两个环形夹持位的中心距经过精准匹配，适配常规平行管路的布设间距，底部安装面为完全平整的结构，可以适配金属安装板、型材平面、设备壳体平面等多种安装基面，安装孔的孔径适配常规的紧固件尺寸，无需额外定制特殊规格的安装配件。整体结构没有冗余的设计部件，所有受力部位都做了对应的强度补强，环体与横梁、横梁与底部支座的连接位置都做了圆角过渡，减少应力集中带来的断裂风险，既可以用于硬质金属管路的固定，也可以适配硬质塑料管路、复合材质管路的支撑固定，在中小型设备的内部管路布设场景中具备很强的通用性，能够有效规整管路排布走向，提升设备内部的整洁度与后期维护便利性。
