机用虎钳螺杆传动夹紧装置三维设计

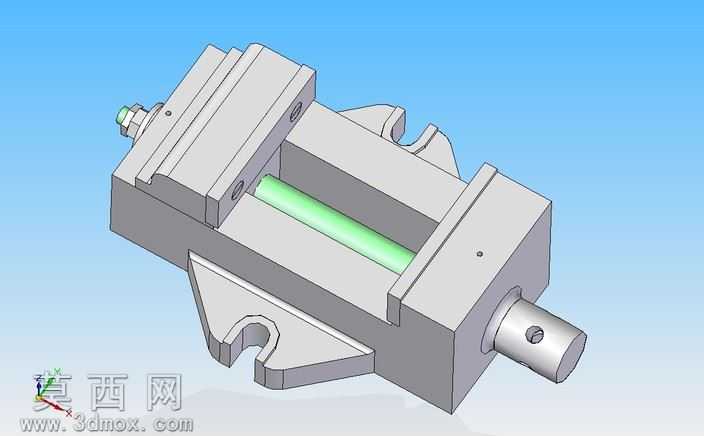

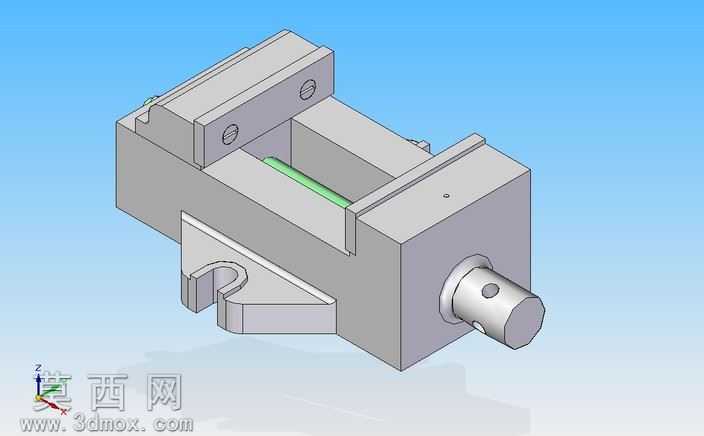

本作品为机用虎钳夹紧装置的三维参数化模型，建模过程严格遵循机械加工工装的实际生产尺寸规范，以Solid Edge为核心建模平台完成全结构的特征搭建。建模阶段首先从核心传动部件螺杆入手，通过旋转凸台特征生成杆体基础轮廓，再采用螺旋线扫描切除生成梯形传动螺纹，对螺杆端部的方头传动位、径向销孔等装配特征逐一进行细节刻画，保证螺纹导程、牙型角与实际机用虎钳的传动参数完全匹配。钳身部分采用拉伸凸台搭建主体框架，对导轨滑槽、安装卡口、固定钳口定位面等关键结构做了精准的特征切除与圆角过渡处理，还原了铸件毛坯经机加工后的棱角与安装基准特征。活动钳身部分通过装配约束与螺杆形成螺旋副配合，建模时重点刻画了与钳身导轨配合的滑动面、钳口板安装螺孔、螺母嵌装槽等结构，保证滑动行程与实际虎钳的夹持范围一致。两端的端盖、锁紧螺母、传动接头等附属零件均采用独立零件建模后完成虚拟装配，各零件间的配合间隙、装配关系完全符合机械装配工艺要求。渲染阶段采用金属哑光材质模拟铸铁钳身的质感，对螺杆传动部位赋予金属光泽材质体现加工面的光洁度，背景采用渐变天蓝色突出模型主体结构，通过等轴测视角完整展现虎钳的整体外形与内部传动结构。设计过程中充分考虑了虎钳的实际工作原理，通过螺杆的旋转运动带动活动钳身沿导轨做直线往复运动，实现对工件的夹紧与松开动作，固定钳口与活动钳口的平行度、导轨的导向精度均在建模时做了结构层面的保证，模型可直接用于工装结构演示、机械原理教学以及后续的工程图导出、加工工艺模拟等场景，完整还原了机用虎钳作为通用工装夹具的结构特点与传动逻辑。
