AD8232心电信号采集模块结构设计

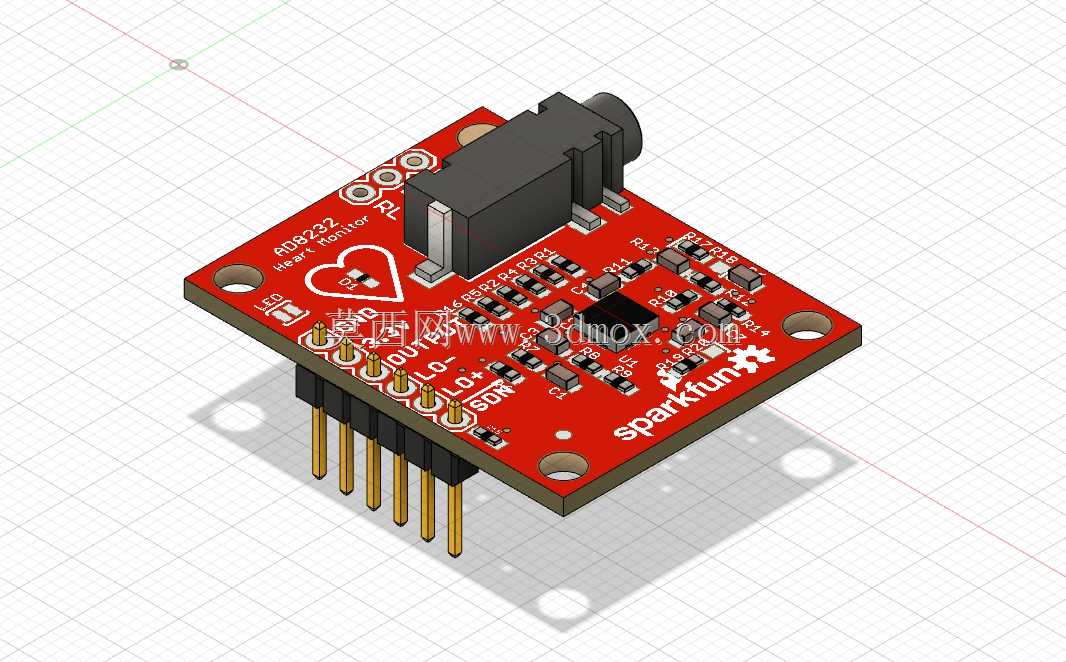

该模型还原的是面向生理电信号采集场景的AD8232功能模块，这类模块广泛应用在便携式心电监测设备、可穿戴健康终端、家用生理参数采集装置以及嵌入式生物信号实验平台中，核心作用是完成人体体表微弱心电信号的拾取、滤波与前置放大，将毫伏级的原始心电信号调理为可供主控芯片采集识别的标准电压信号，为后续心率计算、心电波形分析、异常心律筛查提供可靠的前端信号支撑。从功能特性来看，模块集成了信号调理所需的全部核心电路，板载的标准3.5mm音频接口可直接对接常规心电导联线，无需额外转接即可实现与体表电极的连接；板端引出的电源、信号输出、导联脱落检测引脚采用标准2.54mm排针布局，能够直接插接在面包板或匹配排母的主控扩展板上，大幅降低原型开发阶段的接线复杂度；板载的状态指示器件可直观反馈模块供电与工作状态，导联脱落检测电路能够实时监测电极与体表的接触状态，避免接触不良导致的信号失真。在设计思路上，整体采用双层PCB布局，将大尺寸的音频接口放置在板边位置，既方便外部导联线插拔，也避免接口器件对板上核心信号走线的干扰；核心信号处理芯片布置在板卡中心区域，周边环绕配置滤波阻容器件，尽可能缩短高频信号走线长度，降低外界电磁干扰对微弱心电信号的影响；四个角位设置的标准安装孔，可配合铜柱或螺丝将模块固定在设备壳体内部或实验台架上，适配不同的安装场景。从安装边界来看，板卡整体为矩形结构，排针引脚向下延伸的长度适配常规嵌入式堆叠安装需求，板上最高器件为侧边的音频接口，整体高度控制在常规嵌入式模块的通用尺寸范围内，既可以独立安装使用，也可以和其他功能模块堆叠组合，不会出现器件干涉问题；板上所有外露焊点均做了规整处理，避免安装过程中出现短路风险，整体结构完全匹配实际硬件的装配公差，可直接用于设备结构装配验证、安装空间校核以及教学演示场景。
