金佰利反射式开路光电传感元件结构

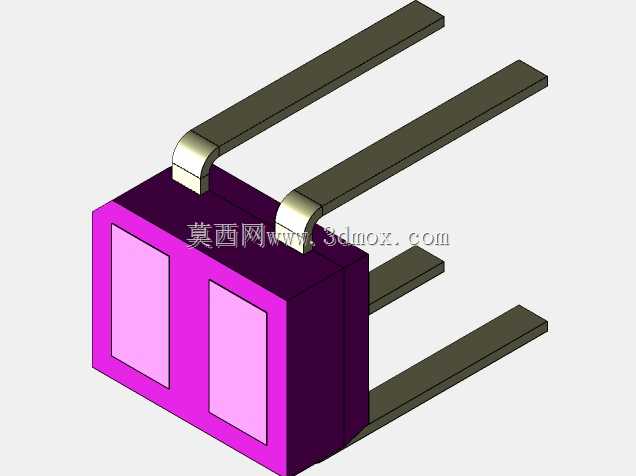

这款反射式开路光电传感器，是工业自动化检测场景中应用极为广泛的基础检测元件，主要承担非接触式的物体存在检测、位置判定、行程限位、物料计数等核心功能，常见于3C电子装配流水线、包装输送线、小型自动化设备的工位检测环节，也可集成到智能家电、办公设备内部实现纸张检测、部件归位判定等功能，无需与被检测物体直接接触即可完成信号触发，不会对被测物件造成磨损，也不会因机械接触产生卡顿、损耗问题，长期运行稳定性表现优异。从功能特性来看，该款传感器采用反射式检测原理，自身集成发射与接收单元，依靠被测物体反射的光线完成信号识别，无需在检测路径对侧额外安装反射板或接收端，大幅简化了现场安装的布线与对位流程，开路输出的形式可直接对接多数PLC、工控板的数字量输入端口，适配绝大多数工业控制场景的接线逻辑，响应速度快，可适配高速运行的输送线检测需求，针对不同反射率的物体也有较好的识别冗余，普通纸质、塑料、金属工件都可稳定触发检测信号。在设计思路上，这款模型完整还原了产品的实际结构，主体采用方正的塑壳封装结构，正面预留两个独立的光学窗口，分别对应红外发射端与接收端，窗口区域做了平整化设计，避免积尘影响光线收发，同时壳体做了圆角过渡处理，避免安装时刮伤操作人员或周边线束；引脚部分采用直插式长引脚设计，既可以直接焊接在PCB电路板上完成板载安装，也可搭配配套的安装支架完成悬空固定，引脚的排布间距符合通用直插电子元件的规范，兼容常规的波峰焊、手工焊接工艺，引脚根部做了弯折应力释放结构，可承受一定幅度的引脚弯折调整，降低安装时引脚断裂的风险。从安装边界与尺寸来看，主体壳体的体积小巧，占用安装空间极小，适合在空间紧凑的设备内部安装使用，引脚长度预留了足够的调整余量，安装时可根据实际布线需求裁剪引脚长度，或者弯折引脚调整安装高度，壳体的平整侧面可直接贴合安装面固定，也可通过卡扣、抱箍等简易结构完成快速固定，安装时仅需保证正面光学窗口正对被测物体的检测路径，预留出足够的光线反射空间即可，无需复杂的角度校准，大幅降低了现场安装调试的难度，能有效缩短设备的组装调试周期。
