紧凑型90度回转气动执行机构结构

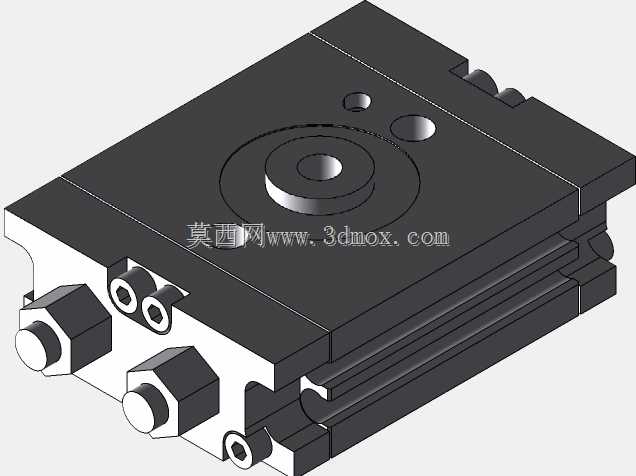

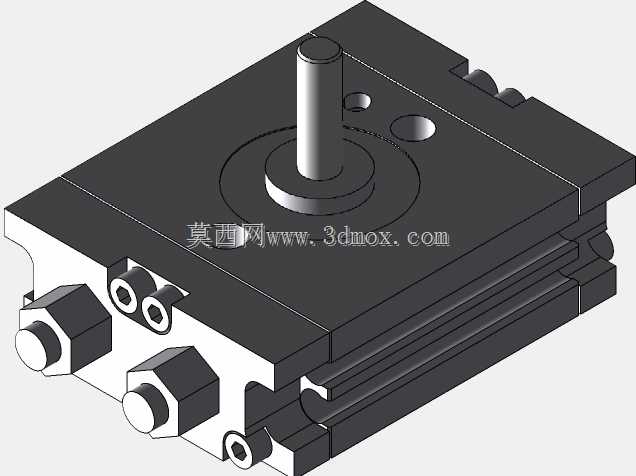

这款90度旋转致动器是气动自动化回路里的核心执行元件，主要应用在轻工包装、电子装配、小型物料分拣等自动化产线场景中，承担工位切换、挡板翻转、小型夹具换向、料道启闭这类需要固定角度回转输出的动作需求，相比直线气缸搭配齿轮齿条的外置换向结构，这款集成式回转致动器结构更紧凑，安装占用空间更小，能在狭窄的设备安装空间内完成动力输出，适配多工位紧凑布局的自动化设备设计需求。从实际用途来看，这款致动器可直接连接负载摆臂、挡料拨杆、小型工装压板，通过压缩空气驱动内部回转结构，实现精准的90度角度往复转动，动作响应速度快，回转到位的重复定位精度稳定，能够满足高频次往复回转的工况使用要求，无需额外搭配角度限位结构即可完成固定角度的动作输出，降低设备整体的装配调试难度。在功能特性设计上，这款致动器采用方形集成式本体结构，本体侧面预留了标准气动接口，可直接连接调速接头调整回转动作的运行速度，输出轴采用伸出式圆轴设计，可通过键连接或者顶丝锁紧的方式固定外接负载，连接方式简单可靠，本体上的安装孔位采用标准化布局，可直接从正面或者侧面完成设备固定，适配不同的安装朝向需求。设计思路上，这款致动器将活塞、回转拨叉、密封结构全部集成在方形金属本体内部，没有外置的传动结构，既可以避免车间内的粉尘、切削液进入传动部位影响使用寿命，也能缩减整体的外形体积，减少不必要的结构突出，避免设备运行过程中与周边工装发生运动干涉。外形尺寸上这款致动器的安装截面为33毫米见方，整体轴向长度为50毫米，属于紧凑型小规格回转执行元件，安装边界清晰，输出轴的伸出长度、本体上的安装孔间距都遵循通用气动元件的尺寸规范，设计选型时可以直接替换同规格的同类产品，不需要重新调整设备上的安装位尺寸。在安装适配性上，这款致动器的本体采用硬质阳极氧化处理的铝合金材质，整体重量较轻，不会给设备安装板带来额外的承重负担，内部密封件采用耐磨损的橡胶材质，能够在常规的工厂车间环境下长期稳定运行，回转动作的输出扭矩可以匹配小型负载的驱动需求，适合在轻载自动化工位上使用，不需要额外搭配减速增扭结构即可完成指定的回转动作。
