带主芯片的集成式PCB功能电路板

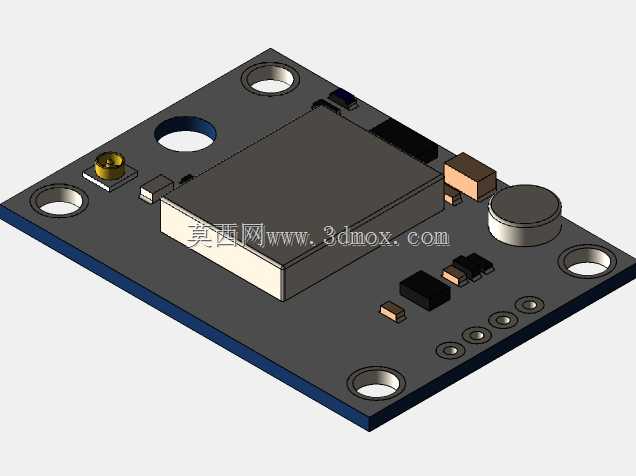

这款集成式PCB功能电路板主要面向小型嵌入式控制、传感信号采集、低功耗外设驱动这类电子应用场景，可直接作为核心控制单元搭载在小型智能硬件、桌面级实验装置、便携检测设备内部，承担核心运算、信号中转、外设供电调控的实际用途，能够适配多数对安装空间有紧凑要求的小型电子整机装配需求。从产品功能特性来看，板载集成了核心主控芯片、不同容值的贴片电容、圆柱形电解电容、同轴信号接口、圆形功能按键以及多组焊盘式外接引脚，无需额外外接过多分立元件即可完成基础的控制回路搭建，板边预留的镀金接点位可直接焊接外接引线，实现与外部传感器、执行模块的信号连通，同轴接口可适配高频信号输入输出需求，满足射频类、传感类信号的稳定传输。在产品设计思路上，整体采用矩形板型布局，将体积最大的主控芯片放置在板件中心区域，周边围绕布置各类被动元件，既缩短了元件之间的走线长度，减少信号传输过程中的损耗与干扰，也让板件整体重量分布均匀，避免装配后出现重心偏移的问题；板件四角及侧边共设置了六个金属化安装通孔，可配合铜柱或螺丝直接将板件固定在设备壳体的安装柱上，安装孔周边预留了足够的螺丝锁付空间，不会出现螺丝与周边元件干涉的情况。从外形尺寸与安装边界来看，板件整体为薄型矩形结构，板厚采用常规PCB加工厚度，板上最高元件为圆柱形电解电容，整体凸起高度控制在较低范围内，可适配内部空间高度有限的薄型壳体装配需求；所有外接接口均布置在板件侧边区域，接线操作时无需拆卸板件即可完成引线插拔或焊接，板件边缘预留了安全走线距离，不会出现板边与壳体接触导致的短路风险，元件排布避开了安装孔的受力区域，锁付安装螺丝时不会对板上元件造成挤压损伤，整体布局兼顾了电气性能稳定性与装配维护的便捷性。
