液压管路加工用弯管工装夹具结构

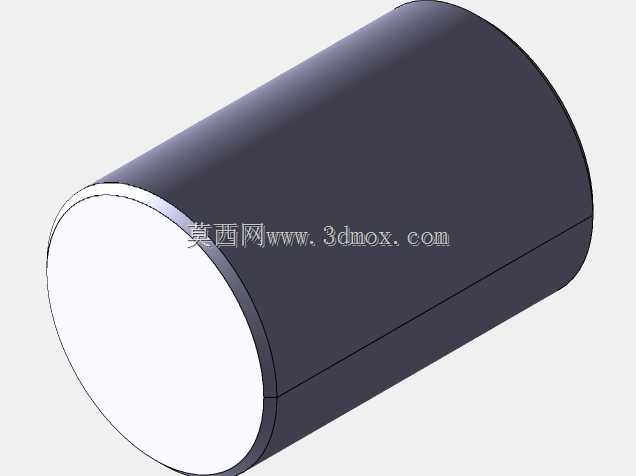

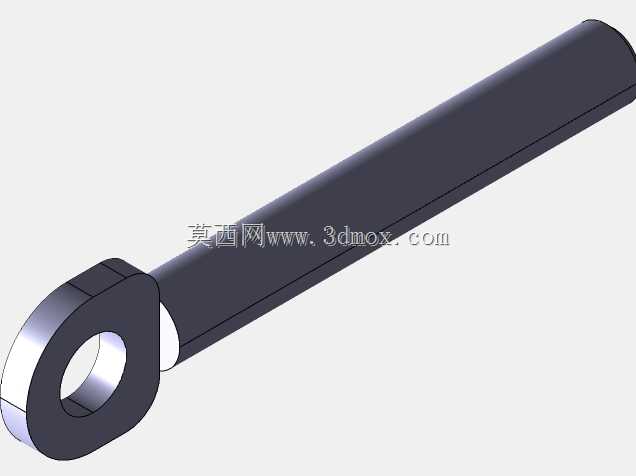

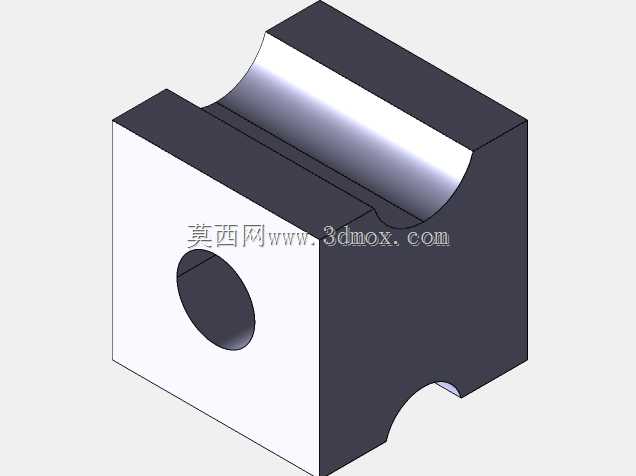

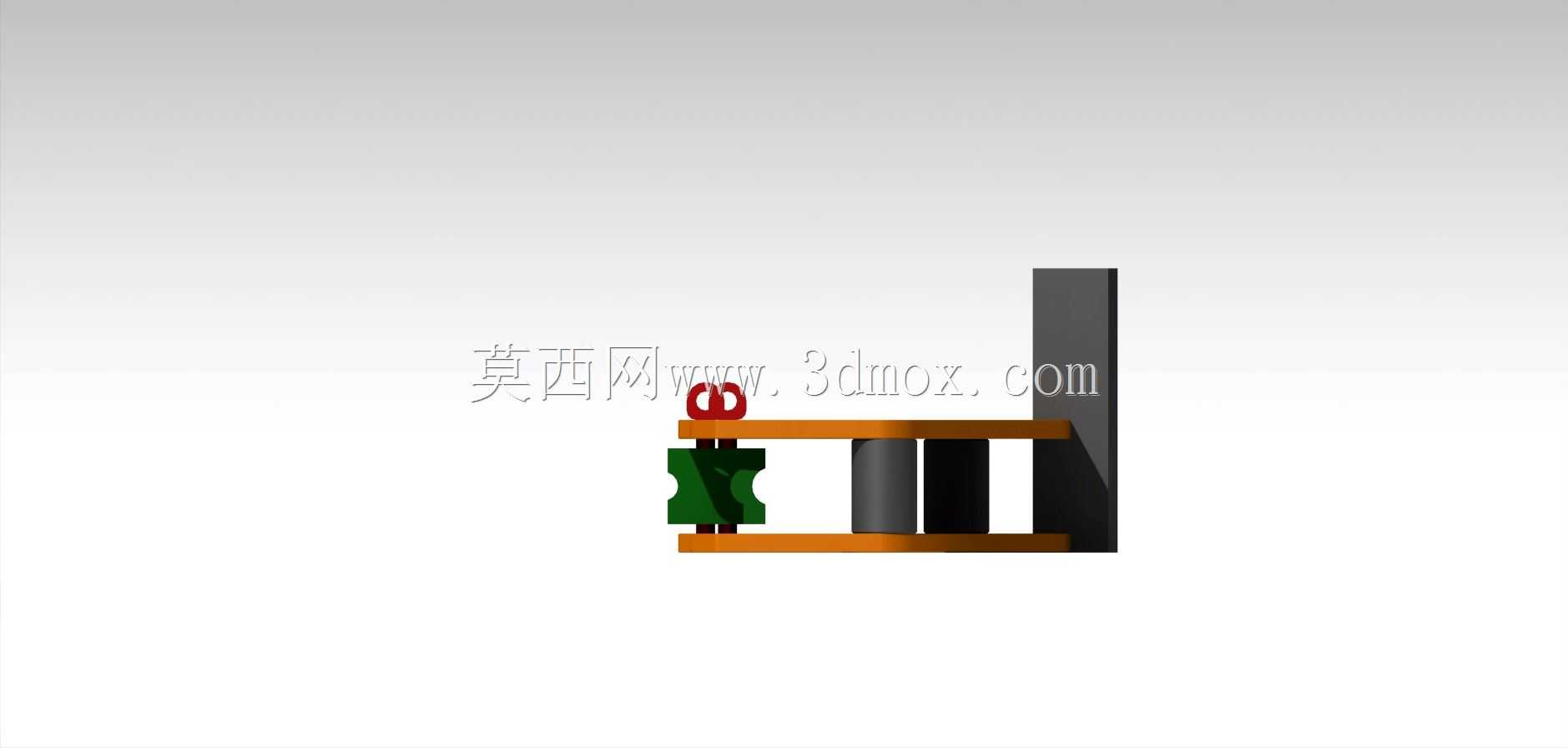

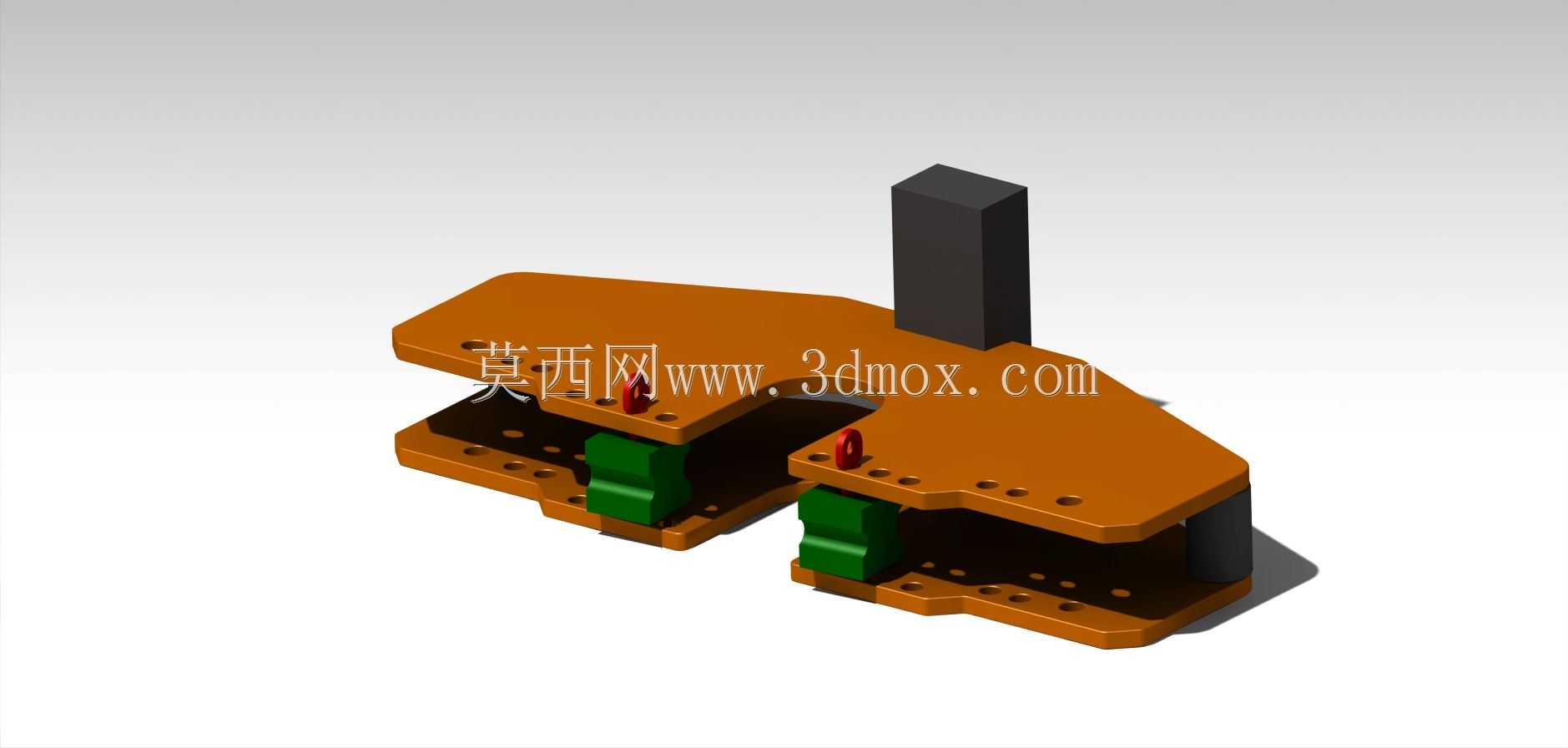

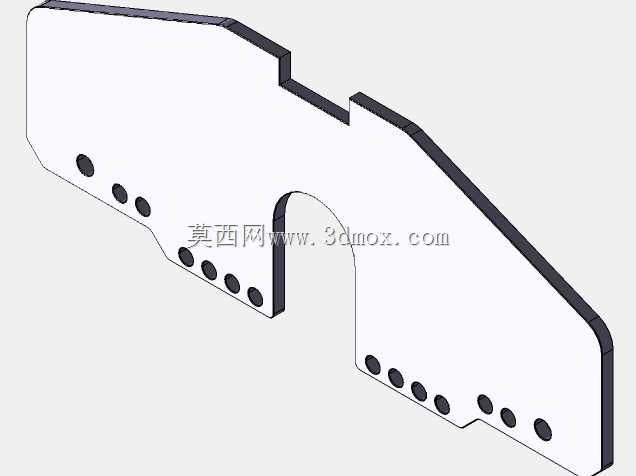

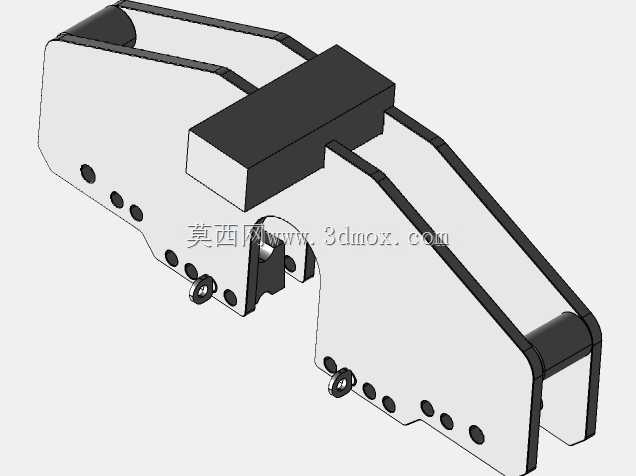

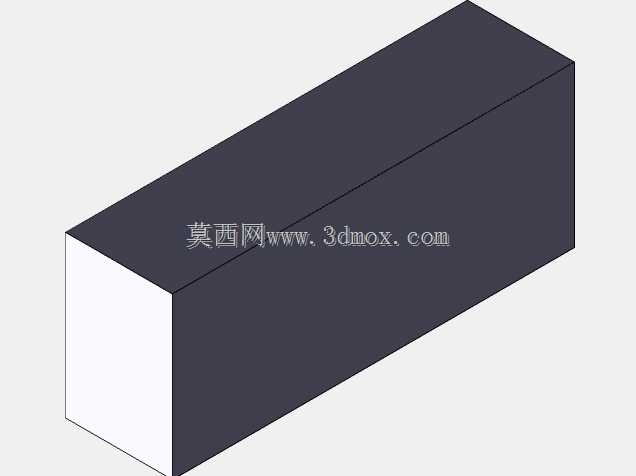

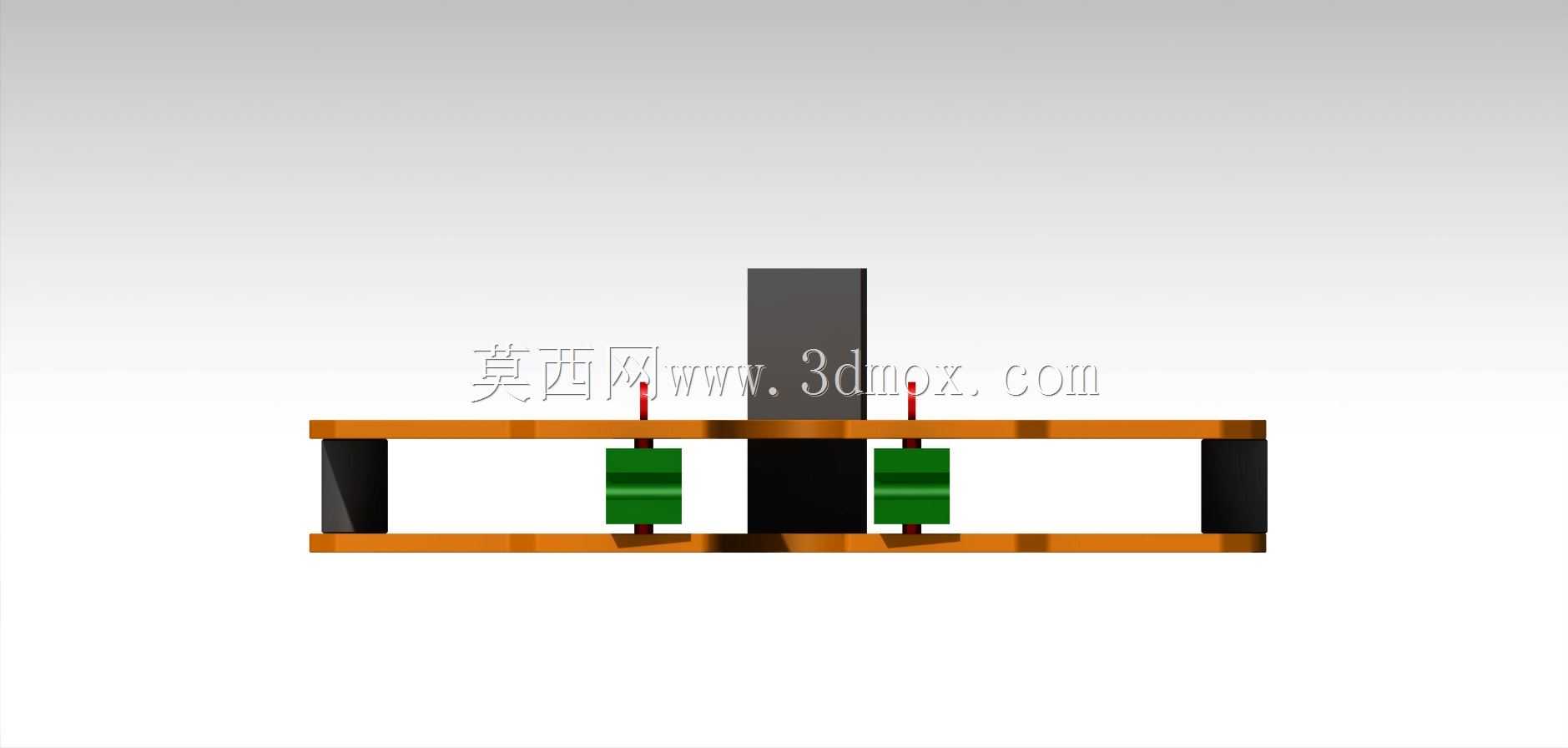

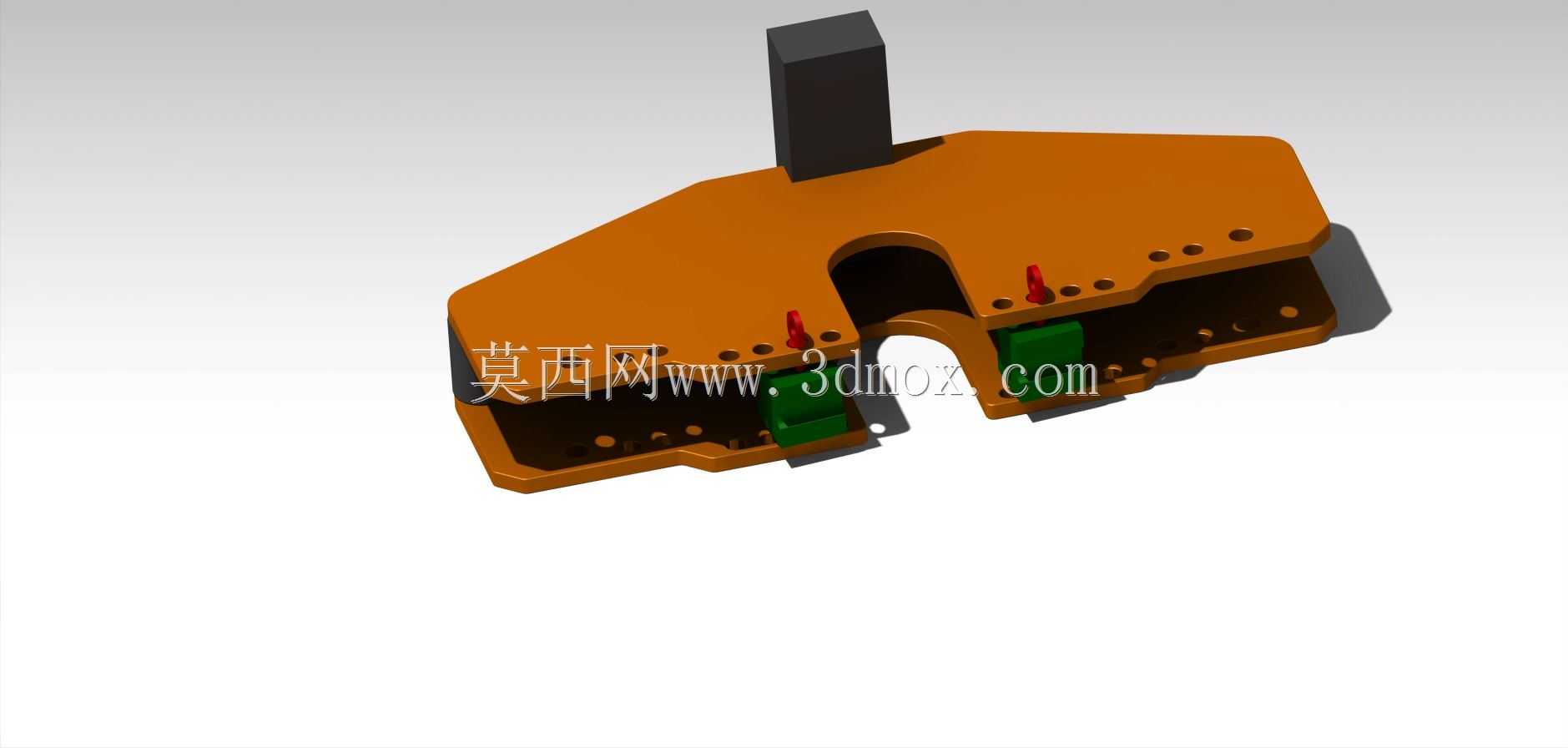

该弯管工装主要面向液压系统装配、工程机械管路预制、流体输送管线加工等场景，针对中小直径液压硬管的弯折加工作业设计，适配直径15mm至30mm规格的液压管路加工需求，可匹配常规半自动弯管设备的装夹接口，替代传统通用夹具的适配性不足问题，解决小批量多规格液压管弯折时的装夹定位偏差、管面夹伤、弯折角度一致性差等常见加工痛点。在实际管路加工作业中，液压硬管的弯折精度直接影响后续管路装配的密封性、排布整齐度与管路使用寿命，若弯折定位不准，极易出现管路接口错位、装配应力集中、运行过程中管路共振开裂等问题，该工装通过双侧对称的夹装结构设计，可在弯管作业时牢牢抱紧待加工管材的基准段，避免管材在弯折受力时出现轴向窜动、周向转动，保证弯折角度与弯折半径的一致性。从功能特性来看，该工装采用上下对合的夹装基体，基体上预留多组定位安装孔，可根据待加工管材的直径更换对应规格的内嵌夹紧块，夹紧块采用贴合管材圆弧面的型面设计，增大与管材表面的接触面积，既可以提升夹紧摩擦力防止管材打滑，又能避免硬质夹块直接挤压管面造成凹痕、划伤，影响管路的耐压性能与外观质量。工装顶部设置的定位挡块可配合弯管设备的进给机构实现基准定位，每次装夹时只需将管材推送至挡块位置即可完成轴向定位，无需反复测量划线，大幅提升单根管材的加工效率。设计思路上，该工装充分考虑现场加工的实操需求，整体采用开合式结构，上下基体通过侧边的定位销与锁紧件实现快速开合，工人上下料时无需完全拆卸锁紧结构，只需松开锁紧件即可翻开上基体取放管材，操作步骤简便，适配车间一线工人的操作习惯。夹装基体的外形轮廓根据弯管作业时的运动轨迹做了避空设计，不会在弯管臂回转过程中产生运动干涉，可适配对应型号弯管设备的最大弯折行程。安装边界方面，工装底部的安装孔位间距匹配常规弯管设备的工作台T型槽间距，可直接通过螺栓固定在设备工作台上，无需额外加工转接板，整体装夹高度与设备的弯管模中心高对齐，保证管材装夹后轴线与弯管模的成型槽轴线处于同一水平面，避免因高度差造成管材弯折时出现扁管、褶皱等缺陷。工装的双侧夹装工位设计可同时适配两种相近管径的加工需求，切换规格时只需更换内嵌夹紧块，无需重新调整工装整体的安装位置，减少换型调试的时间成本，适合液压设备维修车间、工程机械装配线的管路预制工位使用，可有效提升小批量液压管弯折加工的成品率与作业效率。
