多工位物料夹持升降输送工装结构

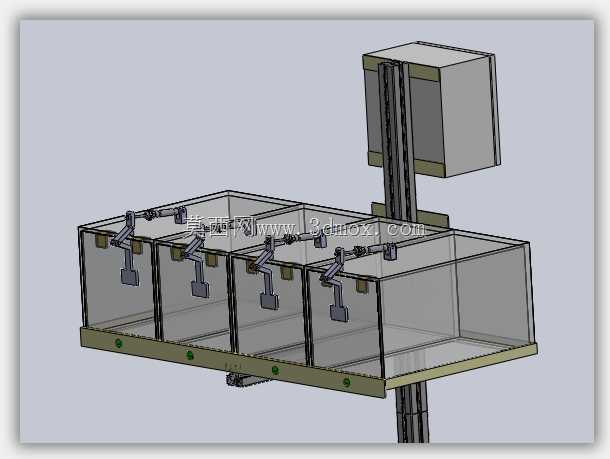

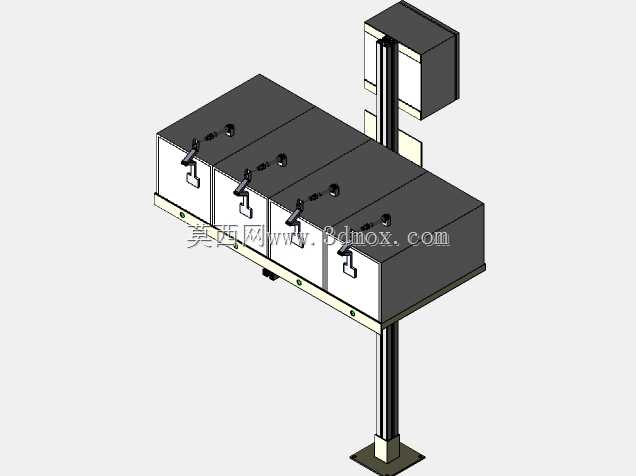

该结构主要应用于离散制造产线的工序间物料转运场景，适配电子零部件、小型机加工件、包装半成品等规整小件的工位间流转需求，可对接上游加工工位的出料端与下游装配、检测工位的上料端，替代传统人工逐件取放料的作业模式，降低重复搬运带来的人力损耗与物料磕碰风险。整套结构采用立式立柱搭配水平承载托架的布局，垂直方向通过线性导轨实现承载平台的平稳升降，可适配不同高度的上下游设备对接需求，水平托架上设置四个独立分隔的透明料仓，每个料仓对应独立的下压式夹持机构，可同时承载四批同规格或分批次的待加工物料，夹持机构采用摆臂压块结构，压块接触物料的端面做防滑缓冲处理，避免夹持过程中刮伤工件表面，同时保证料箱在升降、平移过程中不会出现滑移、倾翻的问题。设计过程中优先考虑了工位适配的通用性，承载托架的安装孔位采用等间距排布设计，可根据实际产线的物料规格调整料仓的分隔宽度，夹持摆臂的下压行程预留足够调节余量，可适配不同高度的料箱或物料堆叠高度；立式立柱的背部预留驱动组件安装空间，可根据实际负载需求选配丝杆驱动、同步带驱动或气缸驱动方案，无需大幅改动主体结构即可完成动力适配。外形尺寸方面，整套结构的水平投影宽度适配常规产线的线边安装空间，垂直升降行程覆盖常规工位的高度差范围，安装底座预留标准地脚安装孔与对接法兰，可直接固定在产线的钢结构机架或地面预埋板上，无需额外制作复杂的转接安装件；料仓采用透明可视的设计，现场作业人员可直接观察每个仓位的物料剩余量，及时补料避免工位待料停工，每个夹持机构可独立控制，可实现单仓位取放料不影响其余仓位的物料固定，适配多品种小批量的柔性生产需求。结构的受力点集中在立式立柱与承载托架的连接位置，设计时对该位置做了加强筋处理，保证满负载升降过程中结构形变量控制在允许范围内，导轨滑块选用密封防尘结构，适配车间多粉尘的作业环境，降低日常维护频次，夹持机构的铰接点做自润滑设计，长期往复摆动无需频繁加注润滑脂即可保持动作顺畅。
