高精度组合式压力雾化喷油喷嘴结构

这款喷油部件主要应用于中小功率内燃机燃油供给系统、小型燃烧器喷油单元、工业雾化喷淋工况中，核心作用是将压力输送来的液态燃油或介质精准雾化，以微米级液滴形态喷入燃烧室或作业区域，保障介质与空气充分混合，提升燃烧效率、降低不完全燃烧带来的能耗与污染物排放。在车用小型动力、园林机械动力、工业加热燃烧设备场景中，这类喷嘴的雾化效果直接决定了整套设备的动力输出表现与能耗水平，是燃油供给链路中决定工作效率的核心终端部件。

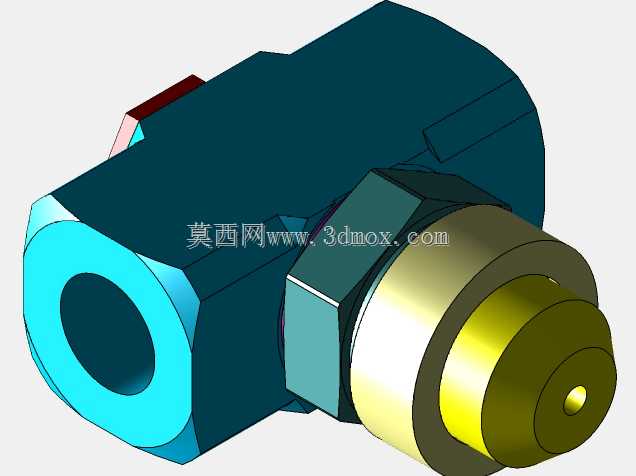

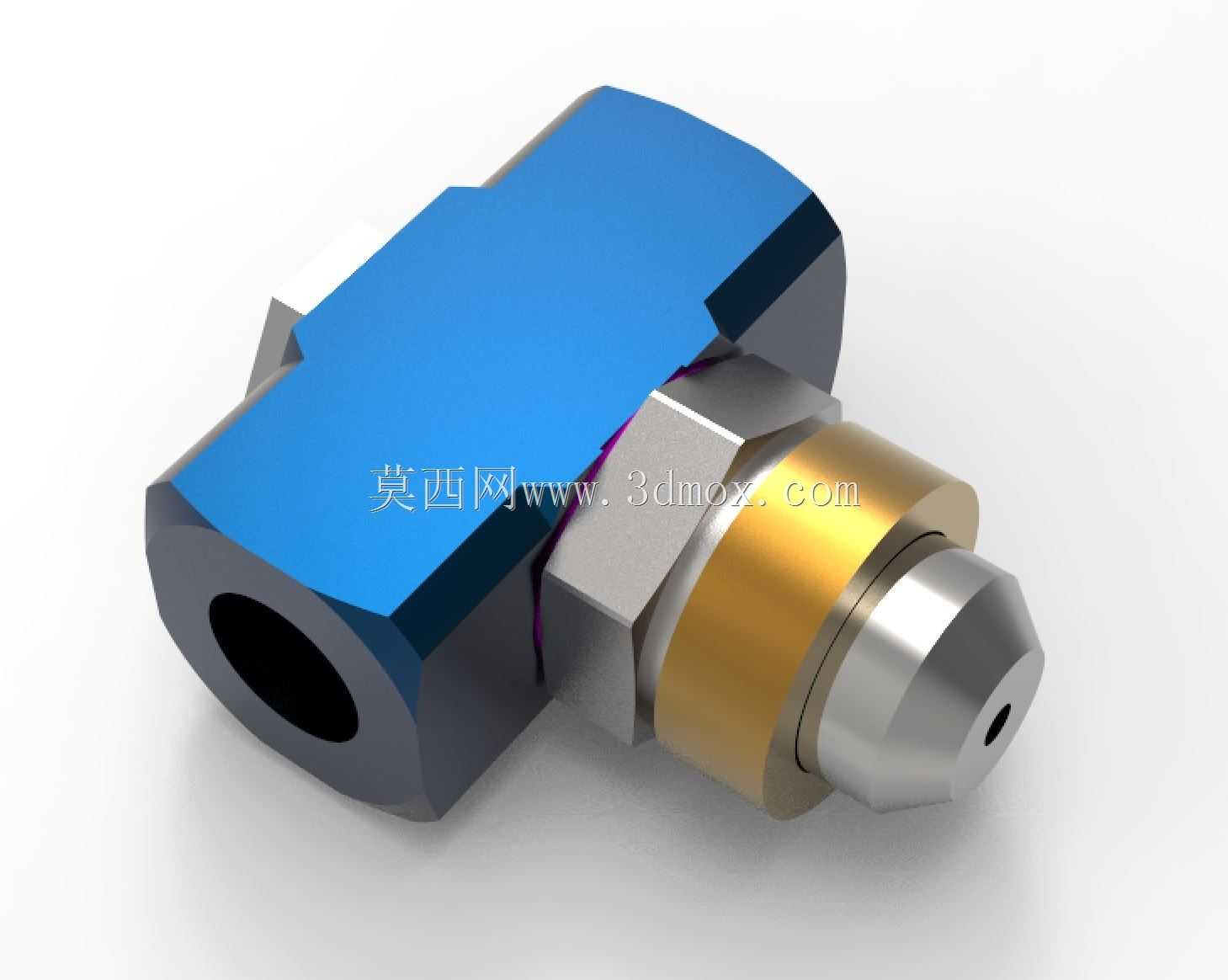

从功能特性来看，该部件采用多段组合式结构设计，左端为内螺纹进液接口，可直接对接标准规格的燃油输送管路，接口处的六角结构方便安装时使用扳手施加锁紧扭矩，避免安装过程中出现管路渗漏问题。中部设置锁紧调节六角段，可在安装调试时调整喷嘴的旋入深度，精准控制喷口与燃烧腔的相对位置，同时该段也承担密封限位作用，配合金属接触面的硬密封结构，可耐受最高16MPa的工作压力，不会出现高压介质侧漏问题。右端为雾化头组件，金色旋套为涡流腔锁紧结构，内部集成切向涡流槽，高压介质进入涡流腔后会形成高速旋流，最终从端部的微小喷孔喷出，借助离心力实现介质的充分雾化，雾化锥角可稳定保持在15-20度区间，适配多数开式燃烧室的混合需求。

设计过程中优先考虑了工况适配性与拆装维护便利性，整体采用轴向直通式流道设计，尽可能减少流道内的直角拐点，降低介质流动阻力，避免长期使用后杂质在流道拐角处沉积堵塞喷孔。各组合部件之间采用螺纹旋合加端面密封的结构，无需额外粘接或焊接固定，当喷孔出现磨损或堵塞时，可直接拆解端部雾化头进行清理或更换配件，无需更换整个部件，大幅降低后期维护成本。外形尺寸方面，整体轴向长度控制在42mm以内，最大外接圆直径为22mm，安装时仅需预留28mm的扳手操作空间即可完成拆装，进液接口采用通用M12×1.25内螺纹规格，可直接适配多数常规燃油管路，无需额外制作转换接头，安装边界可适配多数紧凑型动力单元的狭小安装空间，不会与周边的管路、缸体结构产生干涉。端部喷口突出段长度为8mm，可伸入燃烧室壁面的安装孔内，避免高温燃气长期直喷密封端面造成密封失效，整体结构的同轴度公差控制在0.02mm以内，保障雾化流场不会出现偏斜，确保介质喷射方向精准对准燃烧室中心区域。
