连杆结构静应力仿真分析三维数模

本次展示的连杆类机械零件，广泛应用于各类需要力传递与运动转换的工业场景中，常见于动力传输机构、执行构件连接部位，可在往复运动、摆动传动的工况下稳定传递载荷，是各类传动系统中承担力流传递的核心受力构件。这类零件通常需要连接两个具备相对运动趋势的部件，将主动端的作用力平稳传递至从动端，同时需要适配安装空间的边界限制，在保证结构强度冗余的前提下尽可能降低自身重量，减少运动过程中的惯性负载，提升整套机构的动态响应性能。

从设计思路来看，该连杆采用了一体化的流线型结构设计，整体轮廓根据载荷传递路径进行了优化，大尺寸端孔用于与固定铰接座配合，作为整个构件的摆动支点，其余分布的小孔分别用于连接动力输入部件与执行输出部件，孔位周边做了加厚过渡处理，避免铰接位置出现应力集中导致的疲劳失效。构件的主体截面采用变厚度设计，在主应力传递路径上保留足够的材料厚度，在低应力区域通过合理的挖空与减薄处理降低整体重量，兼顾强度与轻量化的双重需求。

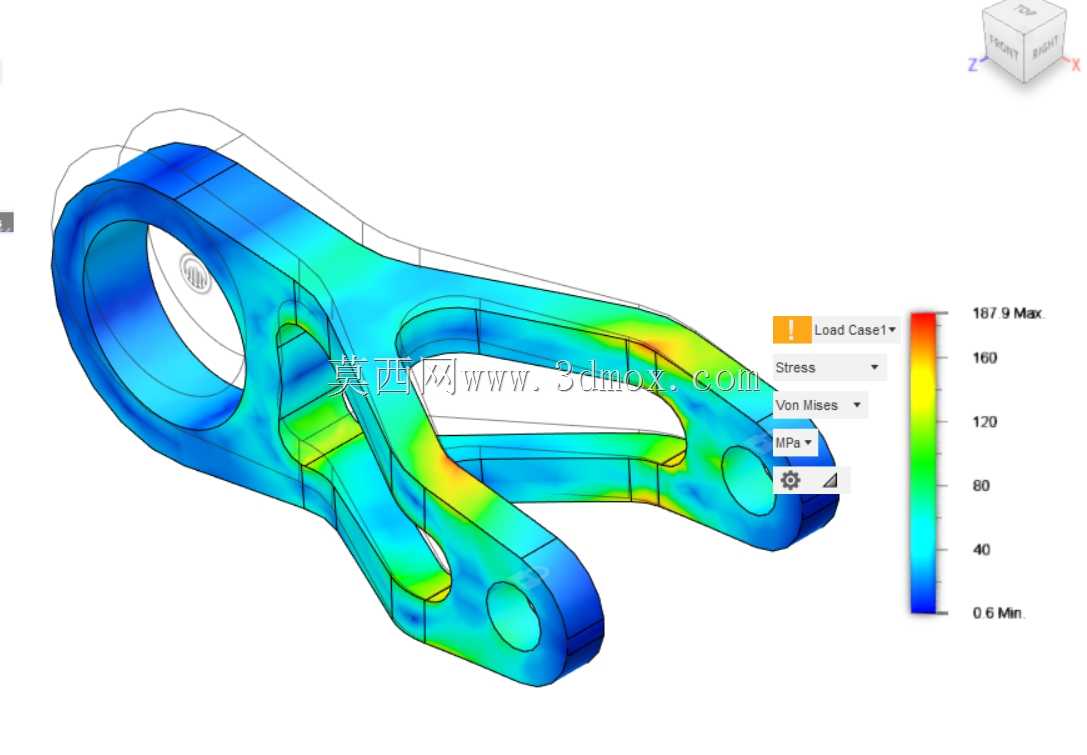

从安装边界来看，该零件的大端铰接孔作为安装基准，装配时需要与配套的销轴实现间隙配合，保证摆动过程中无卡滞，其余连接孔的中心距严格按照传动机构的运动行程要求设计，确保整套机构的运动精度符合设计预期。通过静应力仿真分析可以直观看到，零件在额定载荷工况下的应力分布状态，高应力区域主要集中在孔位连接的过渡筋处，最大应力值远低于所选材料的屈服强度，具备足够的安全冗余，低应力区域的材料去除设计也没有引发局部应力突变，整体应力分布均匀流畅，验证了结构设计的合理性，能够满足长期往复摆动工况下的使用寿命要求，避免运行过程中出现断裂、变形等失效问题，保障整套传动机构的运行稳定性。
