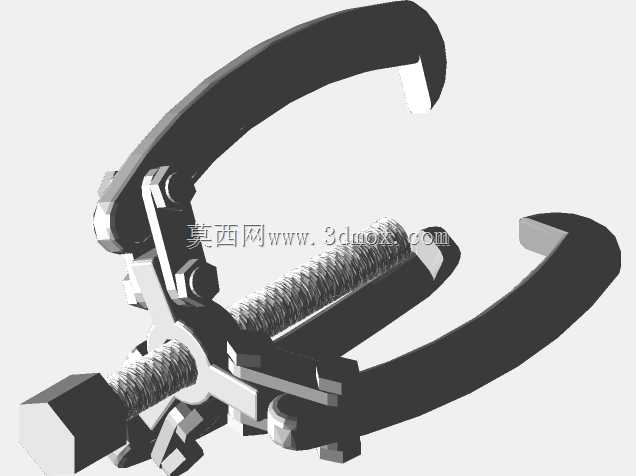

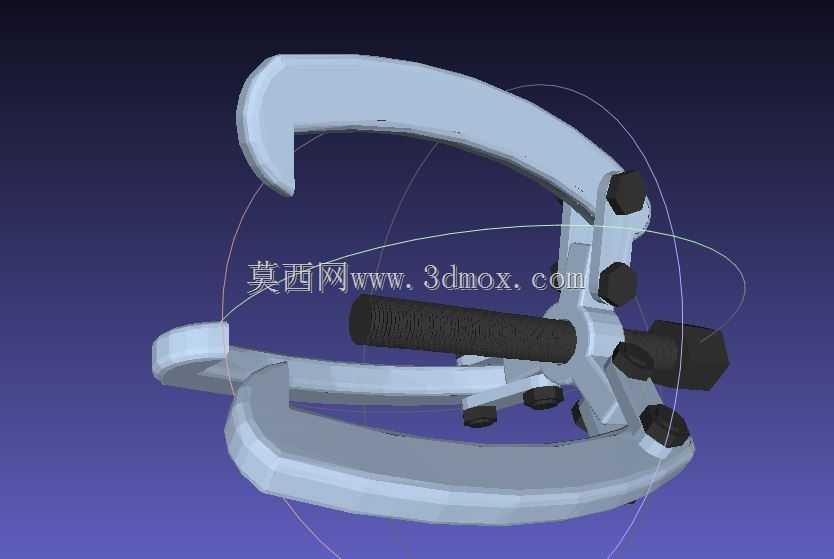

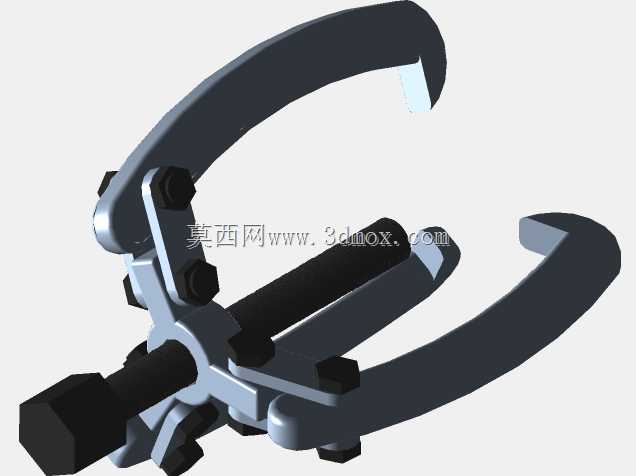

三爪自定心轴承拔卸夹持工装

这款三爪式夹持拔卸工具，是设备检修、机械装配场景中不可或缺的手动作业工装，主要用于过盈配合零部件的无损拆卸作业，常见应用场景涵盖电机维修、传动系统维护、通用机械设备拆装等领域，能够适配轴承、皮带轮、齿轮、联轴器等多种轴装零件的拔卸需求，避免传统敲击拆卸对零件精度、轴体表面造成的不可逆损伤。

从功能特性来看，该工具采用三爪同步联动的结构设计，三个弧形卡爪可沿中心螺杆的径向均匀开合，作业时卡爪可牢固勾住待拆卸零件的外缘端面，中心螺杆的顶尖对准轴端中心孔，通过旋动中心螺杆产生稳定的轴向顶推力，将过盈配合的零件平稳从轴体上拉出，受力均匀无偏载，不会出现零件卡滞、轴体弯折的问题。卡爪端部做了加厚勾边设计，接触面积更大，拔卸过程中不易滑脱，适配不同厚度的零件外缘卡持需求；中心螺杆采用大螺距梯形螺纹设计，传动效率高，手动旋动时省力顺畅，螺杆头部做了防滑滚花处理，搭配多面受力的施压端结构，既可以手动旋拧施压，也可配合扳手施加更大扭矩，应对紧度过盈的拆卸场景。

设计思路上，这款工具充分考虑了手动作业的实操需求，整体采用对称式结构布局，三个卡爪通过铰接结构与中心滑座连接，开合行程覆盖常规小到中型尺寸的轴装零件，无需额外更换卡爪即可适配一定范围内的不同直径零件；卡爪采用弧形弯臂造型，既保证了足够的结构强度，又能避让轴体周边的附属结构，在空间局促的设备内部也能顺利完成卡持作业；所有铰接部位都预留了合理的活动间隙，开合动作顺滑无卡涩，同时避免间隙过大导致的作业晃动问题。

从安装与作业边界来看，该工具无需额外固定安装，属于便携式手动工装，作业时仅需将三个卡爪拉开至大于待拆零件的外径，勾住零件背面后同步收拢卡爪，确保三个卡爪的勾持深度一致，再将中心螺杆顶尖对准轴端中心即可开始旋压作业；整体结构紧凑，弯臂的开合角度经过优化，在最小收拢状态下可适配小直径零件的拔卸，最大张开状态可覆盖常规工业场景中多数中小型传动零件的拆卸需求，卡爪的勾边深度适配常见轴承、皮带轮的端面厚度，不会出现勾持过浅滑脱、勾持过深干涉轴体的问题，整体受力结构经过力学优化，在额定拔卸力范围内不会出现弯臂变形、螺纹滑牙的问题，能够长期稳定应对检修车间的频繁拆装作业需求。
