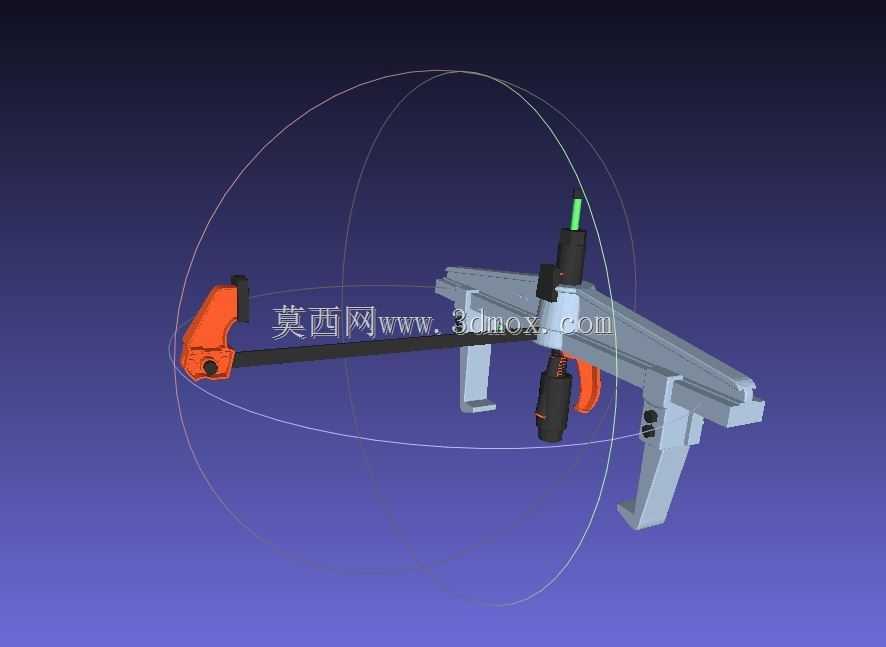

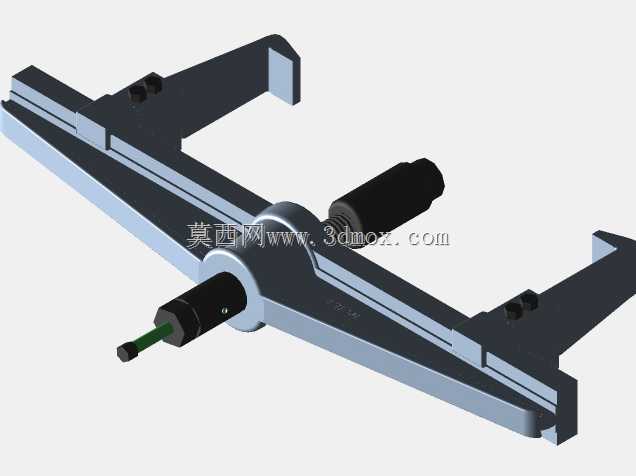

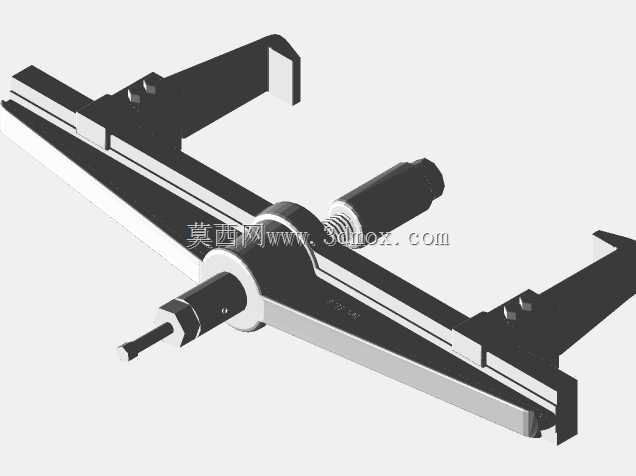

手持式拉拔器工装夹具结构设计

这款手持式拉拔工装主要面向设备维修、零部件拆装场景设计，可广泛应用于机械装配车间、设备维保站点、五金维修作业等场景，用于完成轴承、轴套、小型传动件、过盈配合连接件的无损拆卸作业，替代传统敲击、撬别等粗暴拆装方式，避免拆装过程中对工件基体、配合面造成不可逆损伤，大幅降低小型零部件拆装的作业难度与工件报废率。整体采用枪式握持结构设计，贴合人手握持的发力习惯，作业时操作人员可单手握持主体握把，通过前端可调式卡爪结构卡紧待拆卸工件的受力边缘，配合侧置的施力操作部件平稳施加轴向拉拔力，受力方向与工件轴线保持同轴，避免偏载造成的工件卡滞、局部变形问题。结构设计上采用分体式受力框架，主体承载结构采用高强度合金材质的受力臂，连接前端卡爪组件与后端施力机构，受力传递路径直接无冗余结构，可承受最大五吨级的静拉拔载荷，满足常规小型过盈配合件的拆卸受力需求。前端卡爪采用可调节间距设计，可适配直径范围在二十毫米至一百二十毫米之间的盘类、套类工件，卡爪接触端做了防滑齿与加厚处理，拉拔作业时可牢牢卡紧工件边缘，不会出现打滑脱开的安全隐患。施力端集成了进给锁定结构，每完成一次进给行程即可自动锁止当前位置，无需操作人员持续施加保持力，可逐次进给完成长行程的拉拔作业，降低长时间作业的操作疲劳度。整体外形尺寸控制在三百二十毫米长度范围内，最大展开宽度为一百八十毫米，可在狭小的设备内部空间完成拆装作业，无需额外预留过大的操作空间，适配多数设备维保场景的空间边界要求。握把位置做了防滑纹理设计，表面包覆防滑耐磨材质，即使在沾有少量油污的作业环境下也能保证握持稳定性，避免操作过程中脱手引发安全问题。结构上所有受力连接位置都做了圆角过渡处理，避免应力集中造成的结构断裂问题，关键受力销轴采用淬火处理，提升整体结构的使用寿命与作业可靠性。
