油箱车轮气密性检测专用工装设备

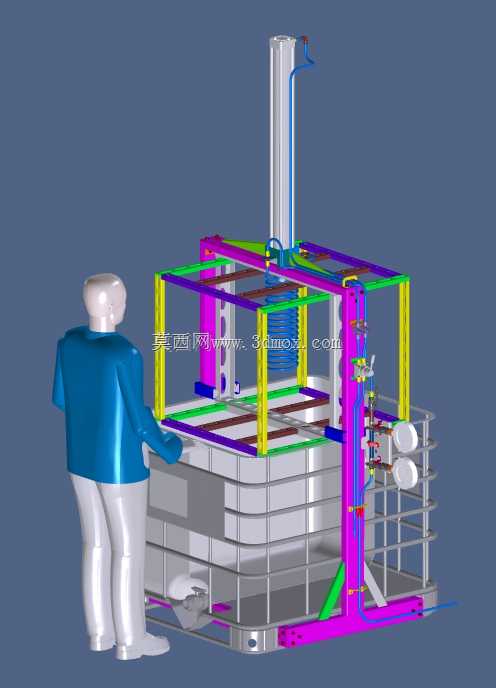

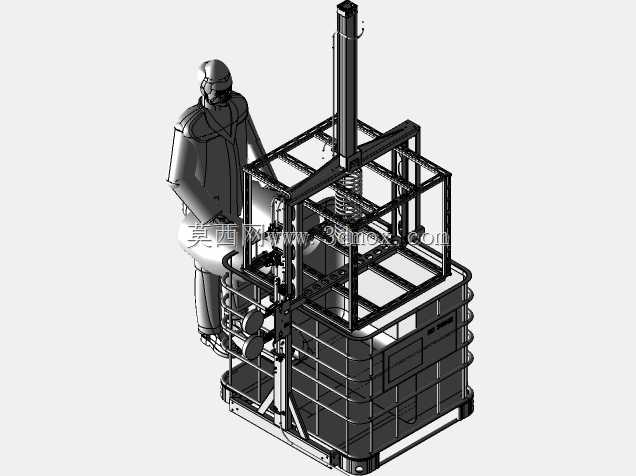

该设备主要面向汽车零部件生产环节的成品质检工序，应用场景集中在油箱总成、车轮总成生产线下线后的密封性检测工位，可适配不同规格的金属燃油箱、钢制车轮的气密性验证需求，替代传统浸水式人工检测的低效作业模式，满足批量生产环节的快速质检要求。设备采用框架式铝型材搭建主体支撑结构，底部预留标准物流周转笼的对接定位空间，可直接与车间现有周转载具适配，无需额外改造工位物流通道，整体安装边界适配常规车间质检工位的占地要求，无需预留超大操作空间，侧边布置的气动阀组与真空气路元件均采用外露式安装布局，方便日常维护与元件更换，顶部设置的垂直压装机构采用导向柱配合直线轴承的结构，可保证下压过程的同轴度，避免压偏损伤待检测工件表面。设备核心功能是通过真空负压法完成工件的密封性检测，作业时将待检测的油箱或车轮放置在定位工装上，顶部压头下行压紧工件密封面，侧方气路接头对接工件通气口后抽取内腔真空，通过压力传感器实时监测内腔压力变化，判定工件是否存在砂眼、焊缝漏点、密封面贴合不良等泄漏缺陷，检测过程无需人工观察气泡，检测数据可直接对接车间质检系统，避免人工判定的主观误差。设计过程中充分考虑人机操作的合理性，操作侧预留足够的人员站立操作空间，控制按钮布置在人员伸手可及的高度范围，气路管线采用分色排布区分真空气路与驱动气路，避免管线杂乱导致的维护困难，框架边角均做圆角防护处理，避免作业过程中人员磕碰受伤，底部设置可调脚杯，可适配不同平整度的车间地面，保证设备运行过程的稳定性。设备可根据待检测工件的尺寸更换对应的定位工装与压头，无需改动主体框架结构，即可覆盖同系列不同规格油箱、车轮的检测需求，降低多品类产品检测的设备投入成本，气路系统配置稳压元件，可保证车间气源压力波动时检测压力的稳定性，避免气源波动导致的检测结果误判。
