Troldtek板专用角部中部螺丝放置夹具

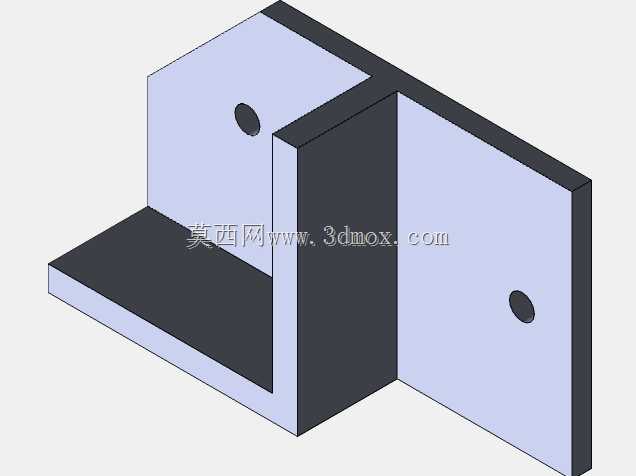

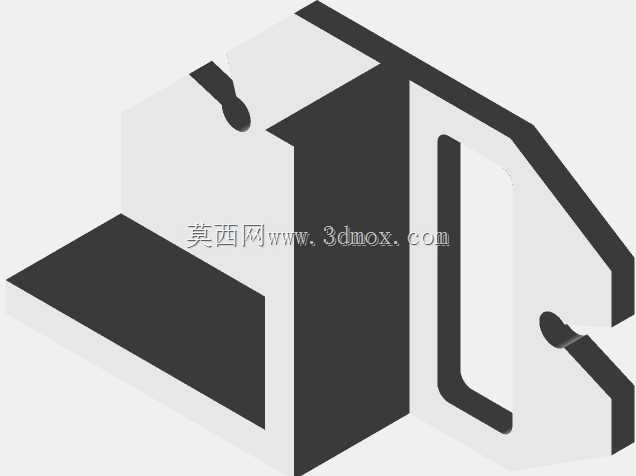

这款螺丝放置夹具是专门针对Troldtek板材的装配作业场景开发的辅助工装，主要应用于定制板材组装、模块化柜体拼接、轻质型材连接等需要在板材角部与中部位置精准布设螺丝的作业环节，能够有效解决手工摆放螺丝时定位偏移、螺丝歪斜、作业效率低下的问题，尤其适配小批量多批次的板材组装产线，也可用于现场安装作业的临时定位辅助。从实际用途来看，该夹具可以同时覆盖板材直角拼接位置的角部螺丝定位，以及板材平面中部的连接螺丝定位，作业时无需反复测量孔位、比对标记，直接将夹具卡合在板材对应位置即可完成螺丝的预放置定位，大幅降低新手作业的出错概率，也能减少熟练工重复测量对位的无效耗时。在功能特性上，夹具采用双侧立式定位板搭配水平承托底座的L型组合结构，两个立式定位板分别对应板材角部的两个垂直邻边，能够快速卡入板材直角位置实现自身定位，立式板上预留的定位孔与板材预设螺丝孔位精准对齐，螺丝可直接穿过定位孔置入板材孔位，避免螺丝置入时出现倾斜偏移；水平底座承托在板材下方平面，保证夹具放置时的稳定性，不会在放置螺丝过程中出现滑移错位，中部位置的定位结构可以适配板材平面非边缘区域的螺丝布设需求，无需额外更换工装即可完成单块板材上不同位置的螺丝预定位。从设计思路来看，这款夹具采用了极简的一体化结构设计，没有多余的活动部件与复杂调节结构，整体依靠结构自身的形位公差实现定位，既降低了工装本身的制造成本，也避免了活动部件长期使用出现磨损导致定位精度下降的问题，结构棱角做了小圆弧过渡处理，不会在卡合板材时刮伤板材表面涂层，定位孔的孔径做了适配对应规格螺丝的公差设计，既能让螺丝顺畅穿过，又能对螺丝起到径向约束作用，保证螺丝置入时与板材平面保持垂直。在外形尺寸与安装边界上，夹具整体采用紧凑型结构设计，水平底座的宽度适配常规Troldtek板材的边缘厚度，卡合时不会超出板材边缘影响相邻板材的拼接对位，立式定位板的高度低于板材拼接后的凸起高度，不会干涉后续的螺丝锁紧作业，整体重量轻便，作业人员可以单手取放切换工位，适配不同尺寸规格的Troldtek板材角部与中部定位需求，无需针对不同尺寸板材单独更换对应规格的夹具，具备较强的场景适配性。
