锌合金双轮推拉门窗承重滑轮结构

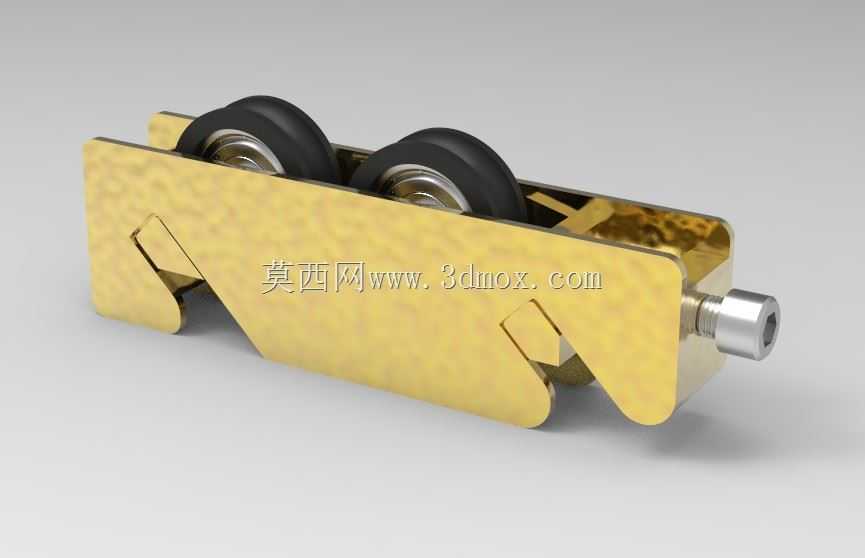

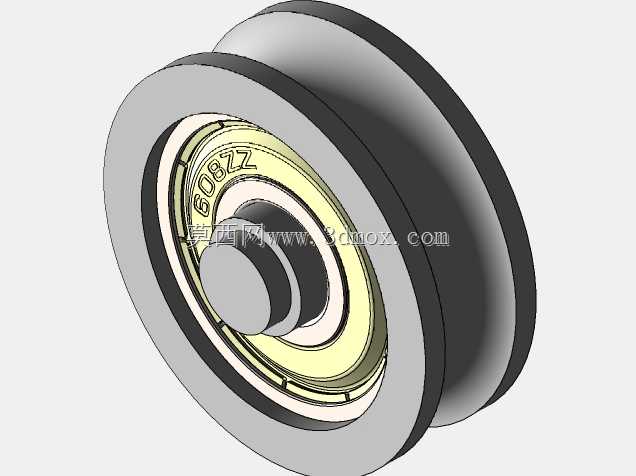

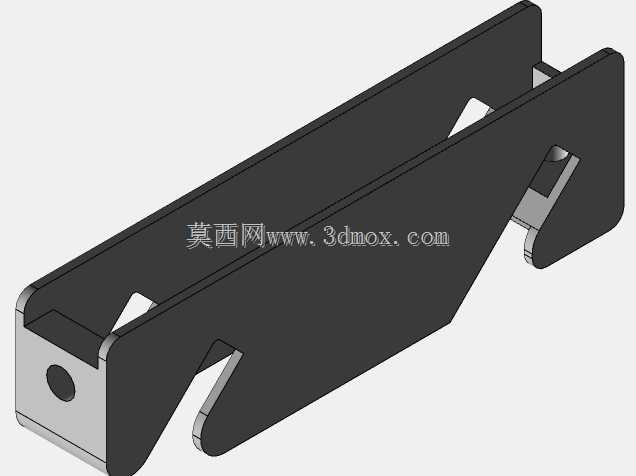

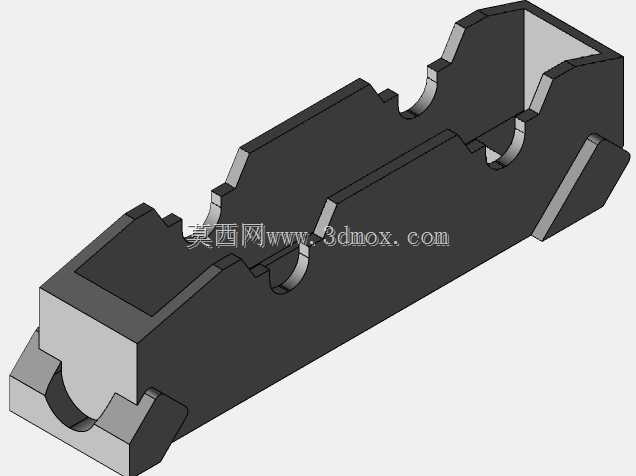

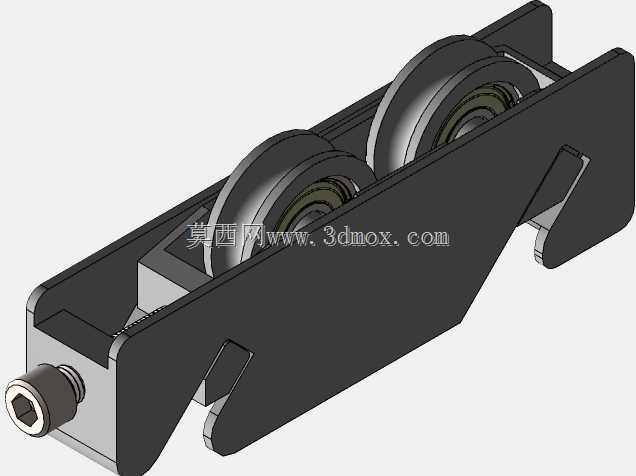

这款锌合金双层窗辊是推拉式门窗系统中承担滑动承重、导向限位功能的核心五金配件，主要应用于家装铝合金推拉窗、阳台重型推拉门、商用隔断推拉门、阳光房平移窗等场景，是保障平移类门窗启闭顺畅、运行静音、长期使用不卡滞不脱轨的关键部件。在实际使用场景中，这类双轮结构窗辊相比单轮滑轮拥有更大的承重接触面积，能够适配单扇重量更大的中空玻璃门窗，避免长期使用后滑轮压变形、门窗下坠错位导致的启闭卡顿、密封胶条磨损漏风等常见问题。从功能特性来看，该窗辊采用锌合金一体冲压弯折的主体外壳，外壳两侧设计有对称的卡接定位折边，安装时可直接嵌入门窗型材底部的预设卡槽内，无需额外焊接或复杂打孔固定，安装效率更高；外壳内部设置有轮架限位结构，两个带轴承的包胶滚轮平行排布，滚轮外层采用耐磨静音的橡塑材质，接触轨道时不会产生金属摩擦异响，同时能缓冲门窗启闭过程中的微小震动，内层金属轴承保障滚轮转动顺滑无阻滞，即使长期承受门窗的垂直重压也不会出现转动卡涩的问题；端部设置的调节螺杆可在安装完成后微调滚轮的伸出高度，以此适配不同安装公差的门窗轨道，校正门窗的水平度，让门窗扇与边框的密封胶条均匀贴合，提升整窗的密封隔音效果。在设计思路上，这款窗辊充分考虑了门窗安装的实际工况：外壳采用锌合金材质兼顾了结构强度与耐腐蚀性能，能够适应厨卫、阳台等潮湿多尘的使用环境，不易生锈腐蚀；双轮排布的设计将门窗的垂直载荷均匀分散到两个滚轮与轨道的接触面上，降低了单点压强，既减少了滚轮自身的磨损，也避免了长期重压导致的铝合金轨道变形；外壳的折边造型经过结构优化，在门窗受到横向风压时能够提供足够的侧向支撑力，防止门窗扇从轨道内脱出，提升使用安全性。从安装边界来看，这款窗辊的整体外形为窄长型结构，厚度适配主流的断桥铝、普通铝合金推拉门窗型材的卡槽尺寸，长度方向预留有足够的调节余量，安装时仅需在型材底部对应位置开设与调节螺杆匹配的操作孔即可完成高度调节，无需对型材进行大范围裁切，能够适配市面上多数常规尺寸的平移门窗轨道，替换老旧滑轮时也无需改动原有门窗结构，适配性较强。
