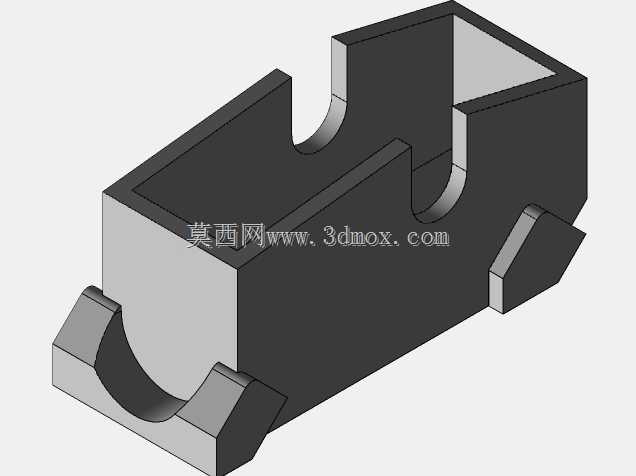

推拉门窗用锌合金承重窗辊结构设计

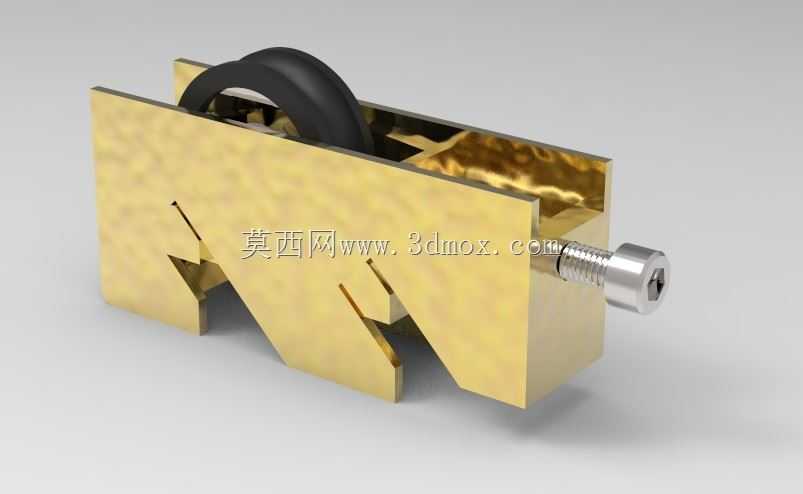

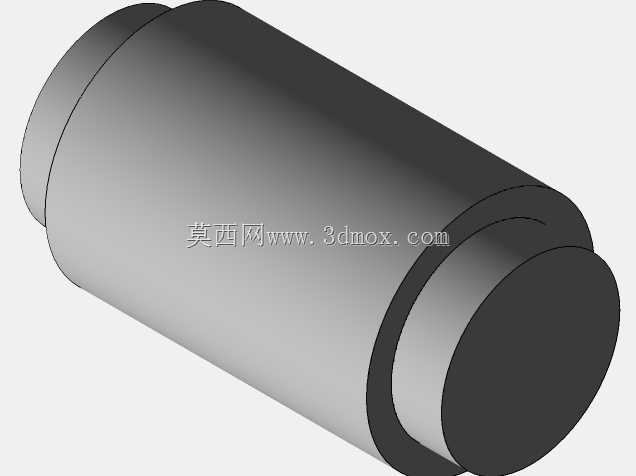

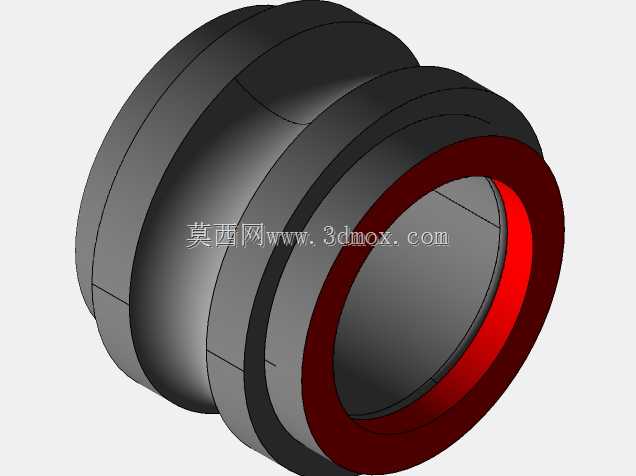

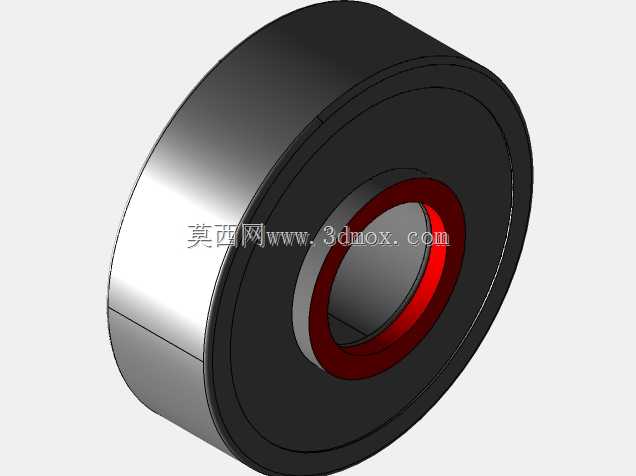

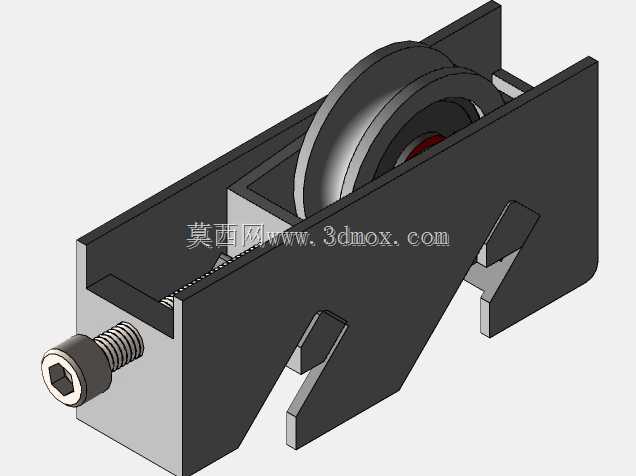

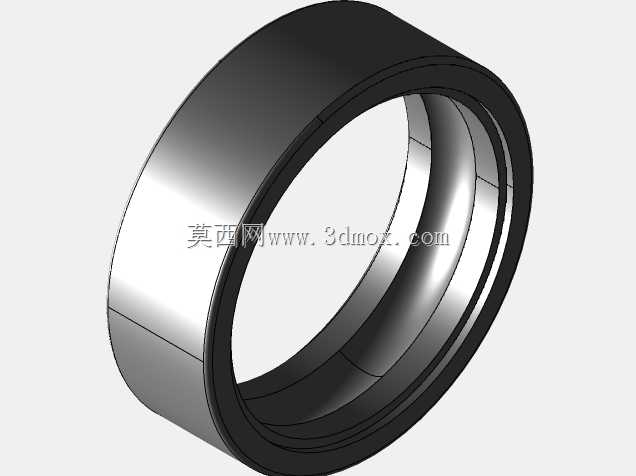

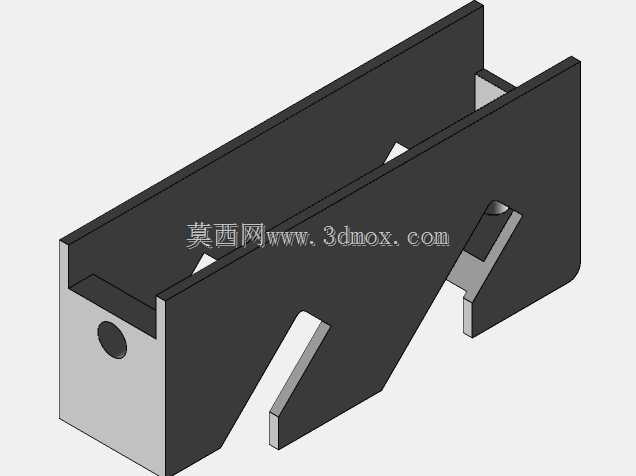

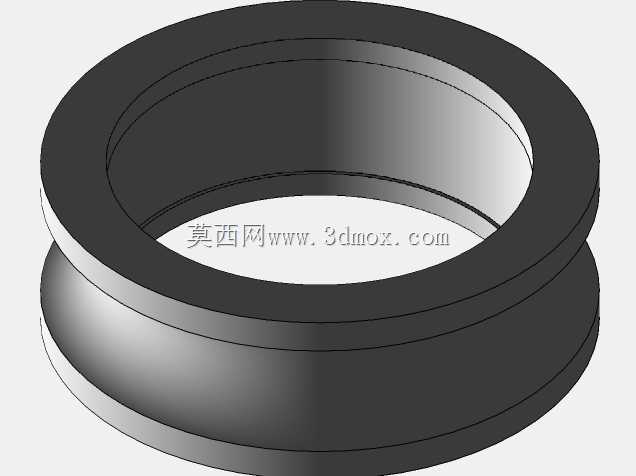

这款锌合金窗辊是推拉类门窗系统的核心承重传动配件，主要应用于家装推拉窗、阳台推拉门、商用隔断推拉门等平移启闭的门窗场景，承担门窗扇的整体承重、滑动导向以及启闭过程中的减摩作用，是直接影响门窗推拉顺滑度、使用寿命与使用安全性的关键五金部件。在实际使用场景中，这类窗辊需要嵌入门窗扇的下边框型材腔体内，通过侧边的调节螺丝实现安装高度的微调，以此适配不同框扇的配合间隙，抵消门窗安装过程中的地面或窗框平整度误差，避免门窗扇出现推拉卡顿、脱轨、扇边蹭框等常见问题。产品主体采用锌合金压铸成型的壳体结构，这种材质选择兼顾了结构强度与加工精度，锌合金优异的压铸流动性可以让壳体的型材卡接结构一次成型，无需后续大量机加工即可保证与门窗型材腔体的匹配精度，同时锌合金的耐磨性能与抗腐蚀表现可以适配厨卫、阳台等潮湿多尘的使用环境，长期使用不易出现壳体锈蚀变形的问题。内部滚轮采用耐磨橡塑材质，轮面做了圆弧过渡处理，与窗框轨道的接触面积经过反复校核，既可以保证足够的承重接触面积降低局部压强，又能减少滑动过程中的摩擦阻力，推拉过程无明显异响，也不会对金属轨道表面造成过度磨损。设计过程中，首先围绕适配常规断桥铝、普通铝合金推拉窗的型材腔体尺寸确定壳体的整体外形边界，壳体两侧的卡接凸台做了斜向导向设计，安装时可以顺着型材腔体的卡槽快速滑入定位，无需额外的辅助固定结构即可实现预定位，降低现场安装的操作难度。侧边的内六角调节螺丝采用细牙螺纹设计，调节精度可达0.1mm级别，安装人员可以通过内六角扳手微调滚轮的伸出高度，将整扇门窗的水平度调整到最佳状态，避免扇体倾斜导致的密封胶条受力不均、漏风漏雨问题。壳体内部的滚轮转轴采用间隙配合设计，预留了足够的润滑脂存储空间，长期使用无需频繁加注润滑脂即可保持顺滑的滑动状态，滚轮与壳体之间的间隙经过严格控制，既不会因为间隙过大导致滚轮晃动窜动，也不会因为间隙过小出现卡滞。安装边界方面，这款窗辊的壳体宽度、高度完全适配市面上主流的70系列、80系列推拉窗型材腔体，安装时仅需在型材端部预留对应的插入空间，将窗辊滑入腔体后通过调节螺丝调整高度即可完成安装，不需要对型材进行额外的打孔或裁切作业，适配性极强，能够覆盖绝大多数民用推拉门窗的配套使用需求，同时锌合金壳体的抗冲击性能可以承受单扇几十公斤的门窗重量，长期反复启闭也不会出现壳体开裂、滚轮脱轴的失效问题。
