内径10mm深沟球滚动轴承结构设计

这款滚动轴承是机械传动系统中承担旋转支撑功能的核心基础零部件，广泛适配各类中小载荷的旋转传动场景，常见于小型电机输出端、精密仪器转轴、家用机电设备、轻工自动化输送线的辊筒支撑、小型泵类的叶轮轴定位等工况，能够在轴与轴承座之间建立稳定的滚动摩擦副，大幅降低轴系运转过程中的摩擦阻力，同时约束轴的径向与少量轴向位移，保障旋转部件始终保持在预设的回转中心位置，避免运转过程中出现轴系偏摆、窜动引发的设备振动、异响、部件磨损加剧等问题。

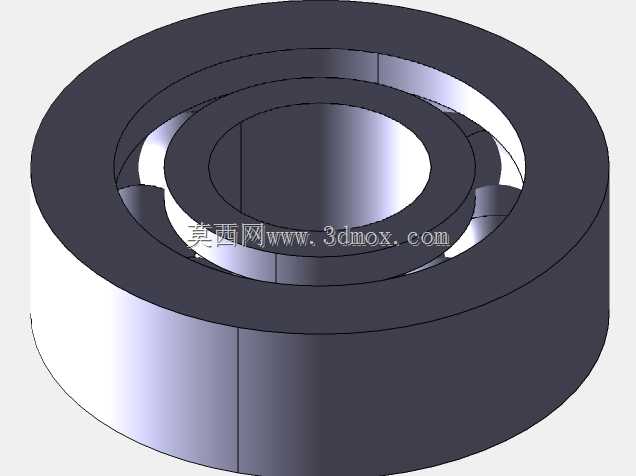

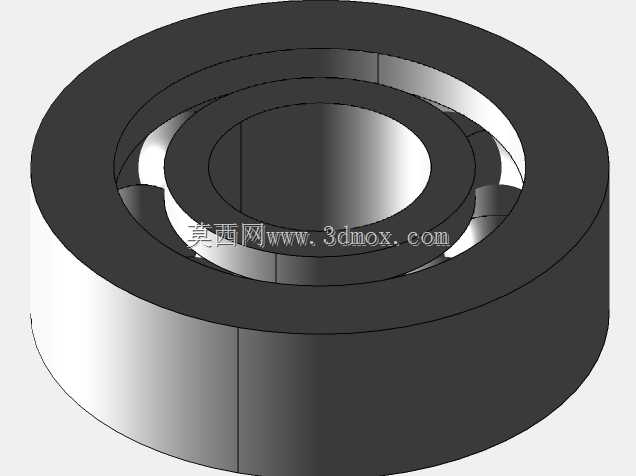

从结构设计来看，该轴承采用经典的深沟球轴承构型，由内圈、外圈、滚动钢球、保持架四个核心部分组成：内圈与传动轴采用过盈配合随轴同步转动，内圈外侧加工有连续光滑的弧形滚道，为滚动体提供精准的运行轨迹；外圈与设备的轴承座孔采用过渡或间隙配合，起到固定支撑、承载径向载荷的作用，内侧同样加工有与内圈曲率匹配的滚道，保证滚动体在内外圈之间顺畅循环滚动；滚动体采用高精度球形钢珠，均匀排布在内外圈滚道之间，将传统的滑动摩擦转化为滚动摩擦，是轴承实现低阻力运转的核心部件；保持架将所有滚动体均匀分隔，避免相邻钢珠在运转过程中发生直接接触碰撞，同时引导滚动体在滚道内有序循环，优化轴承内部的载荷分布，降低运转过程中的噪声与发热。

在尺寸与安装边界上，该轴承内径为10mm，适配公称直径10mm的传动轴安装需求，装配时需注意轴的加工公差需符合对应配合等级要求，避免过盈量过大导致内圈胀大、轴承游隙过小引发运转卡滞，或是过盈量不足导致内圈与轴之间出现相对滑动磨损轴面；轴承外径为26mm，对应轴承座的安装孔需加工至匹配尺寸，保证外圈安装后无松动偏斜；轴承整体厚度为8mm，安装时需预留足够的轴向装配空间，同时注意轴肩与座孔挡肩的高度不能超过轴承内、外圈的倒角尺寸，避免装配时轴承无法贴合定位面，或是运转过程中挡肩与保持架发生干涉。该轴承能够承受稳定的径向载荷，同时可承受一定限度的双向轴向载荷，适用于高速、低噪声的运转工况，安装前需做好配合面的清洁，涂抹适配的润滑脂或润滑油，保障长期运转的稳定性与使用寿命。
