带Bigsby颤音系统的定制款Les Paul电吉他结构设计

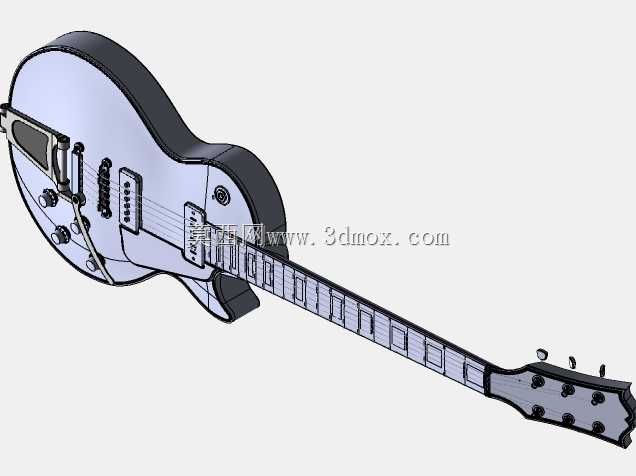

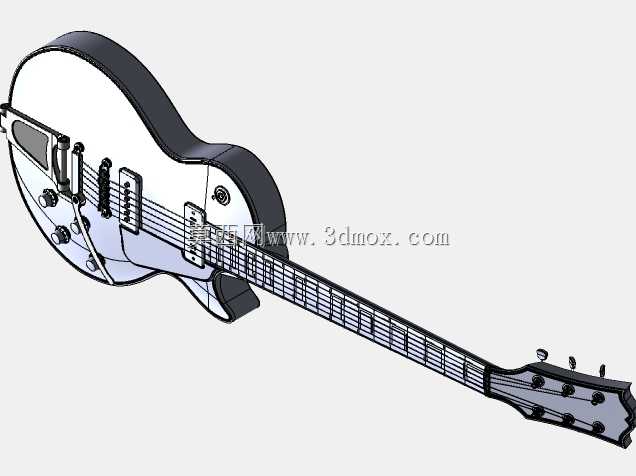

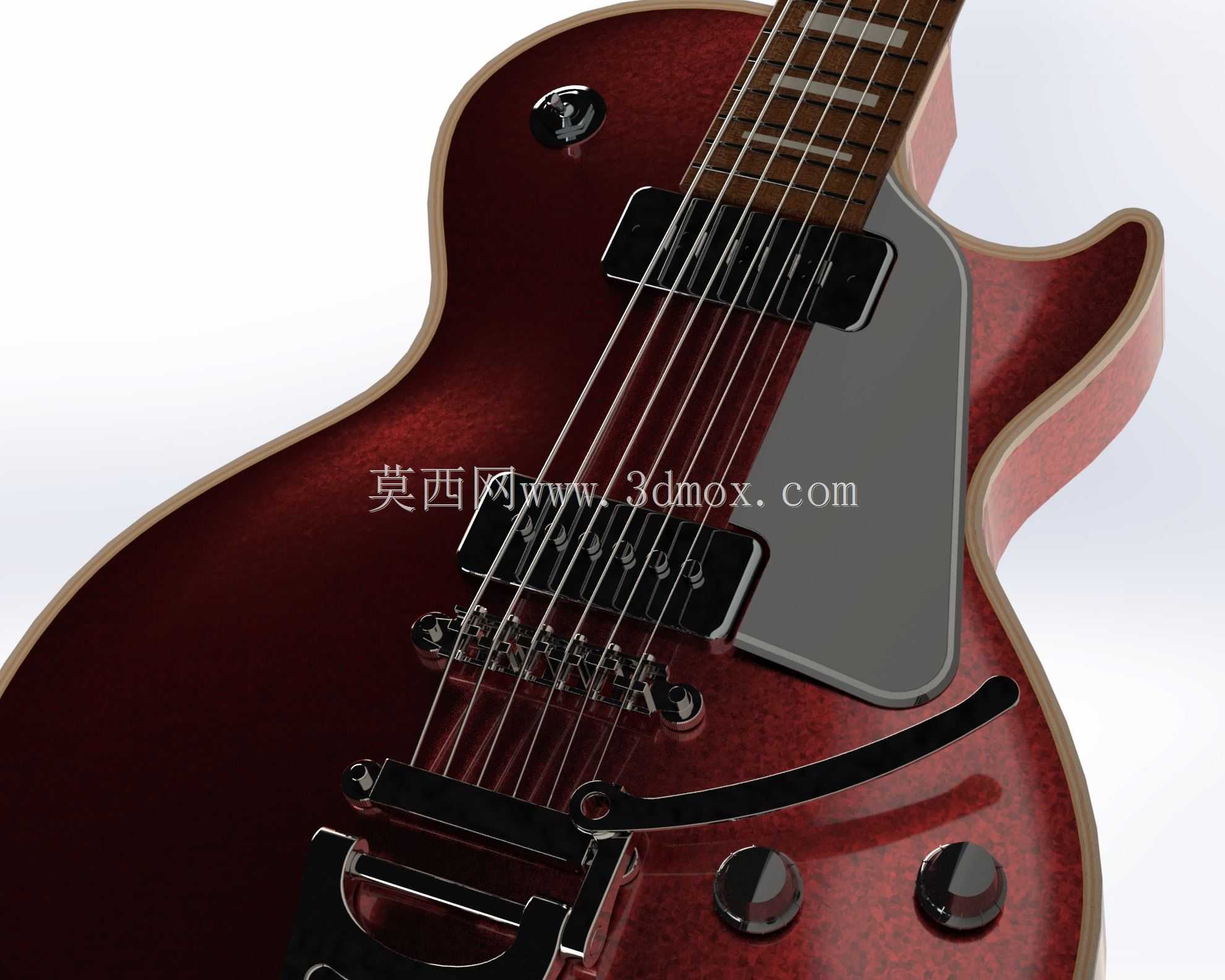

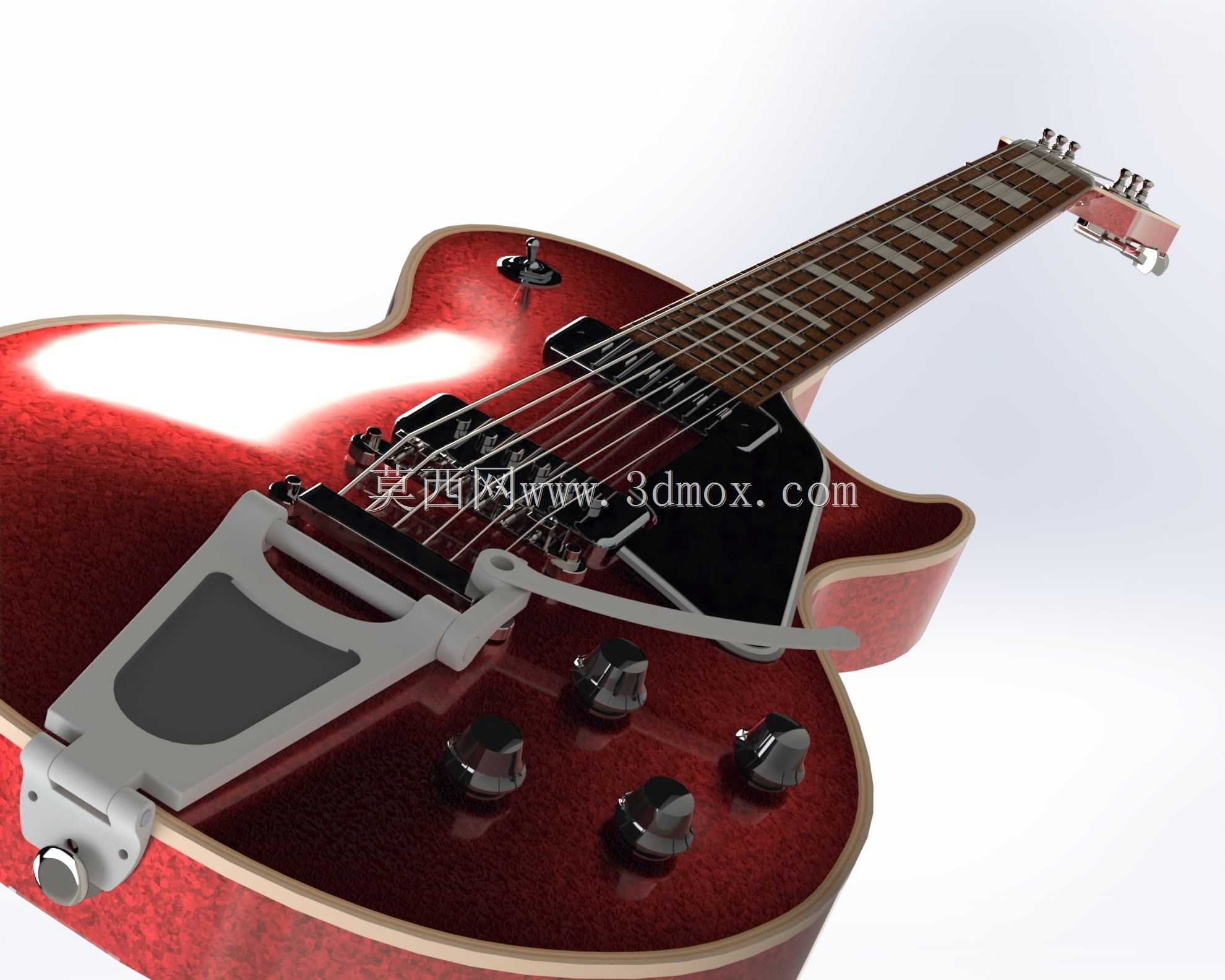

这款定制电吉他的三维结构设计，核心围绕Les Paul经典琴型加装Bigsby颤音系统的改装需求展开，主要面向乐器定制工坊、吉他改装爱好者、手工琴制作从业者的实际生产与改装场景，可直接用于CNC加工琴体木料、3D打印定制护板与安装垫块、预装调试五金配件等全流程环节，解决传统改装过程中定位不准、开孔偏差、配件干涉的常见问题。从实际用途来看，该设计完整还原了加装颤音系统后的电吉他装配关系，既可以作为手工琴制作的结构参考模板，也能用于改装前的干涉校验，避免在贵重实木琴体上误开孔造成不可逆的损伤，同时也可作为乐器维修教学的三维演示教具，直观展示颤音系统的工作逻辑与各部件的配合关系。在功能特性层面，设计完整保留了Les Paul琴型经典的双拾音器配置、双音量双音色控制旋钮布局，同时精准匹配Bigsby颤音系统的安装点位，颤音摇臂的操作行程范围内无任何结构干涉，摇臂下压与回弹过程中琴弦的走位路径经过反复校验，不会出现跑弦、卡弦的问题，琴桥与颤音基座的配合公差控制在0.1mm以内，保证音准稳定性。设计思路上，首先基于经典Les Paul琴体的曲面轮廓做适配调整，在琴体尾部预留出颤音系统的安装沉台，不需要过度切削琴体原有结构，最大程度保留实木琴体的共振特性，护板的轮廓根据加装颤音系统后的走线做了重新优化，覆盖琴体内部的走线槽同时避开颤音基座的固定螺丝点位，所有金属配件的安装孔位都做了沉头设计，保证安装后表面平整无凸起。从安装边界与尺寸来看，琴体总厚度控制在42mm，琴颈与琴体的插接角度保持3度的经典参数，颤音基座突出琴体背面的高度不超过8mm，不会影响日常演奏的抱持手感，琴体正面的旋钮、拾音器、档位器的相对位置完全符合常规电吉他的操作习惯，左手换把、右手拨弦的操作区域没有任何突出部件干扰，琴弦的有效弦长保持628mm的标准电吉他尺寸，适配市面上常规规格的电吉他琴弦，不需要额外定制特殊规格配件。整个设计的各部件装配关系经过反复校验，所有配合面都预留了木质部件的油漆喷涂厚度余量，加工后不需要额外打磨修整即可完成装配，颤音系统的弹簧安装腔做了密封设计，避免演奏过程中出现弹簧共振的杂音，提升整体演奏体验。
