带安装法兰的榫眼式快锁连接机构

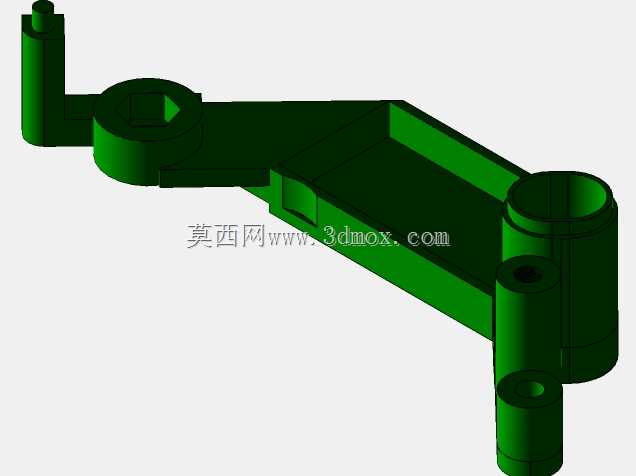

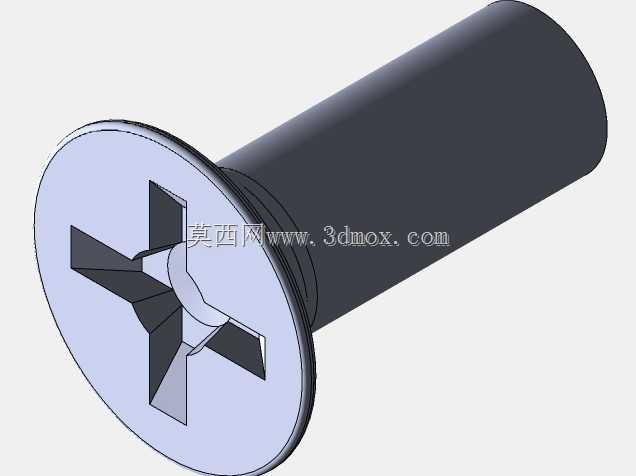

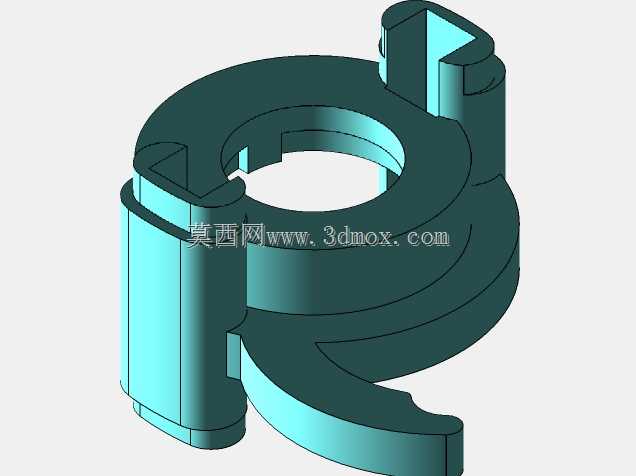

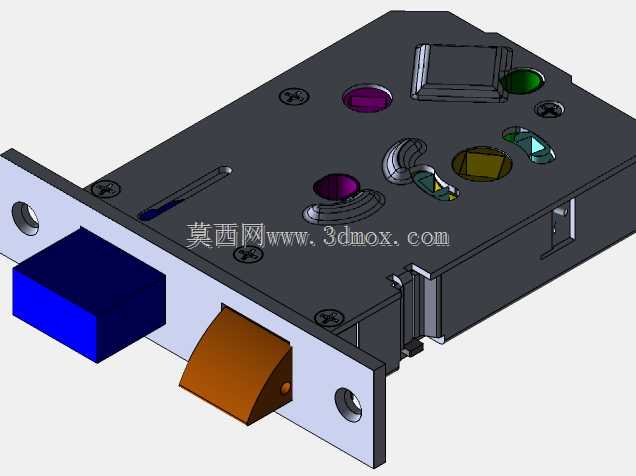

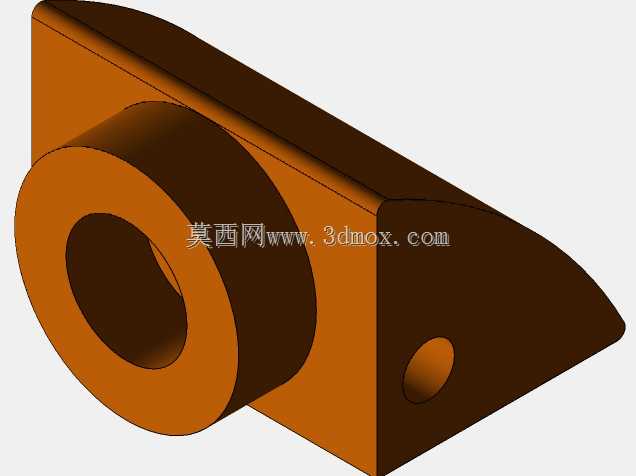

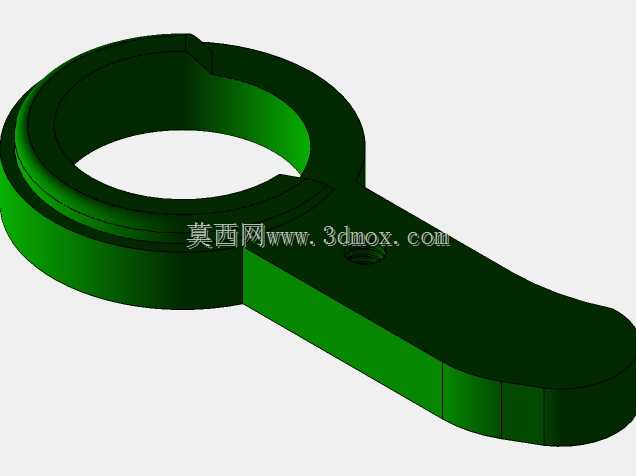

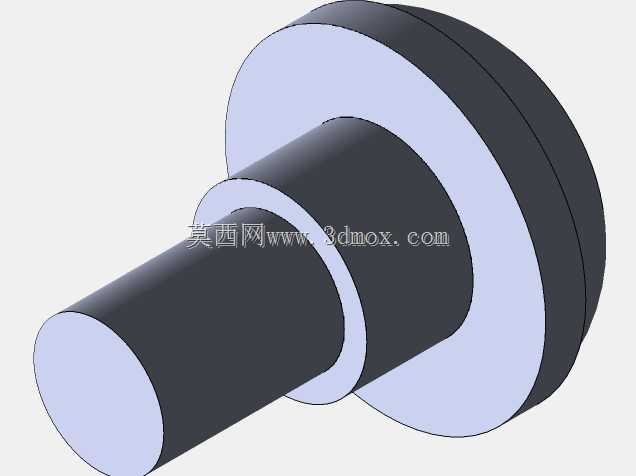

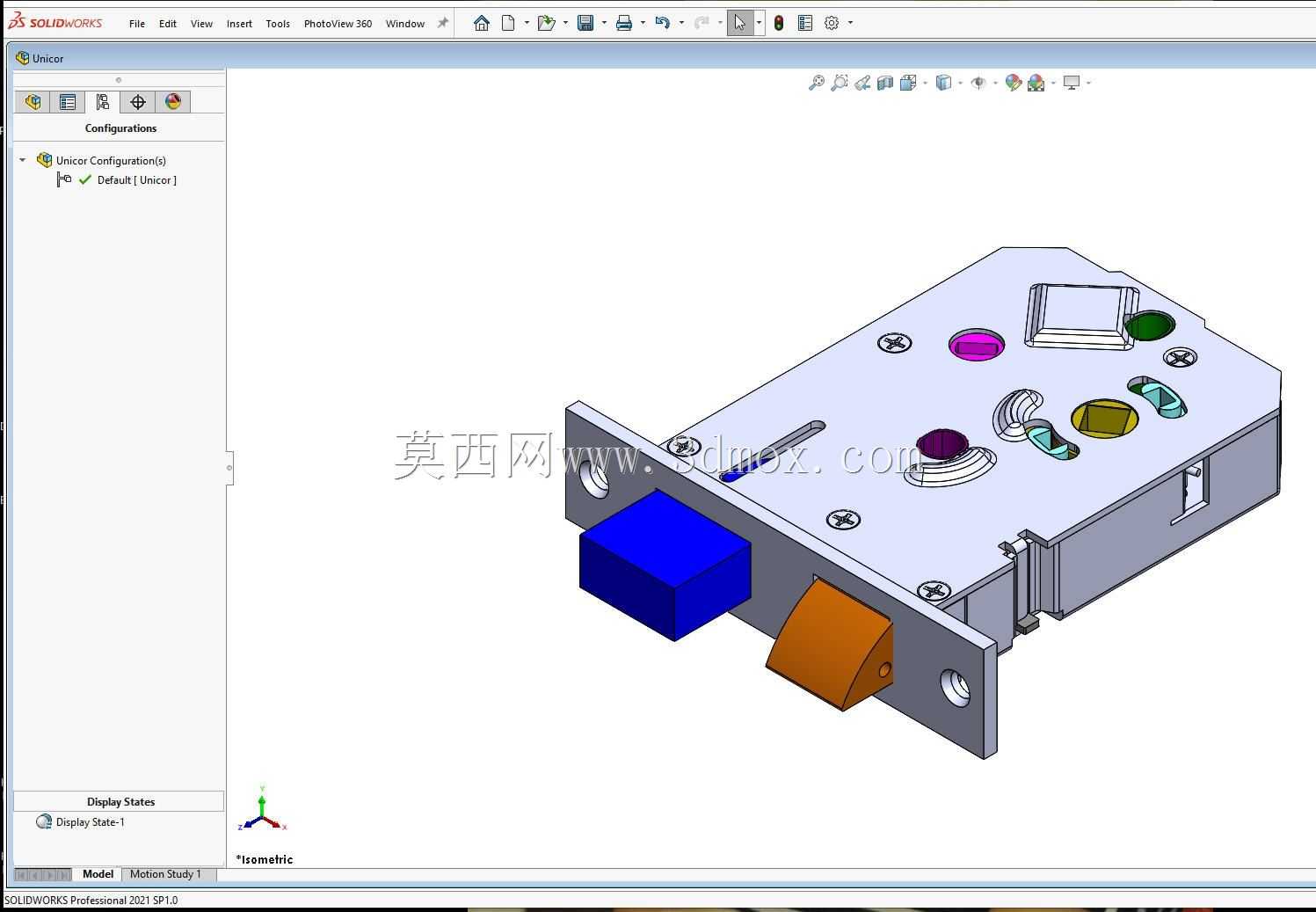

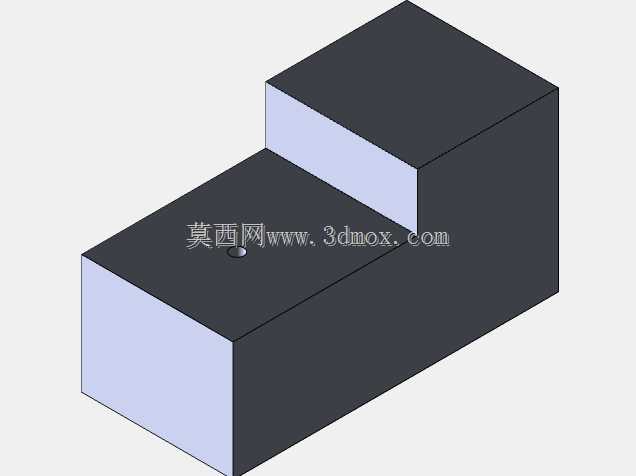

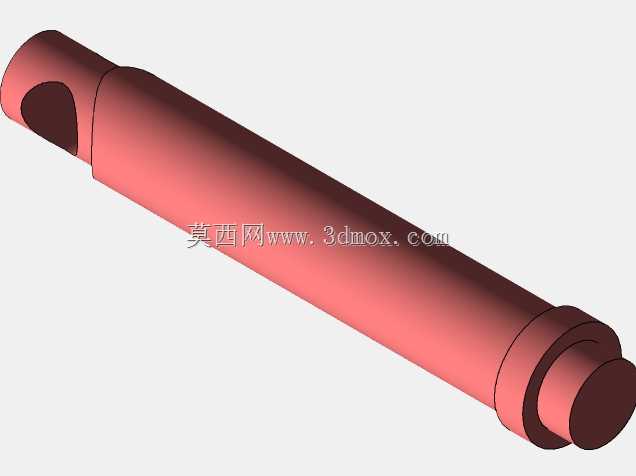

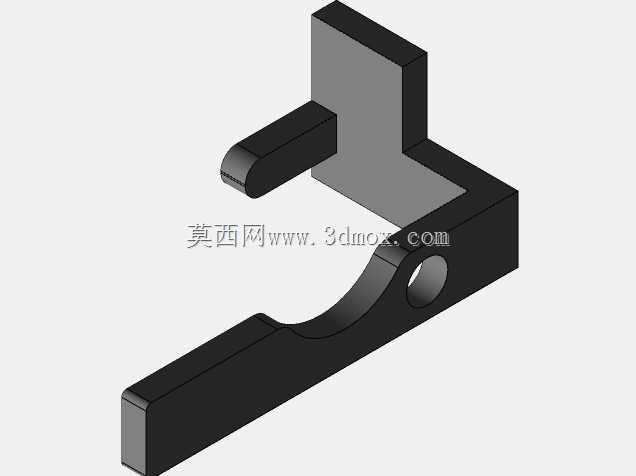

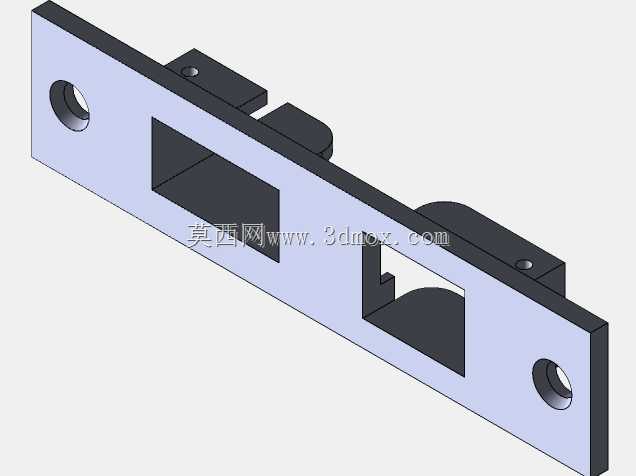

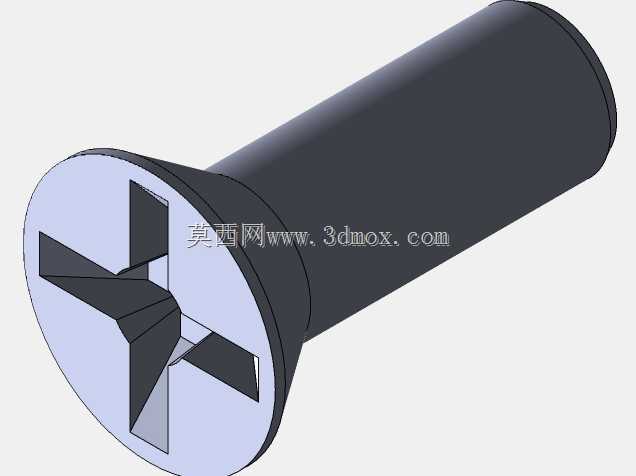

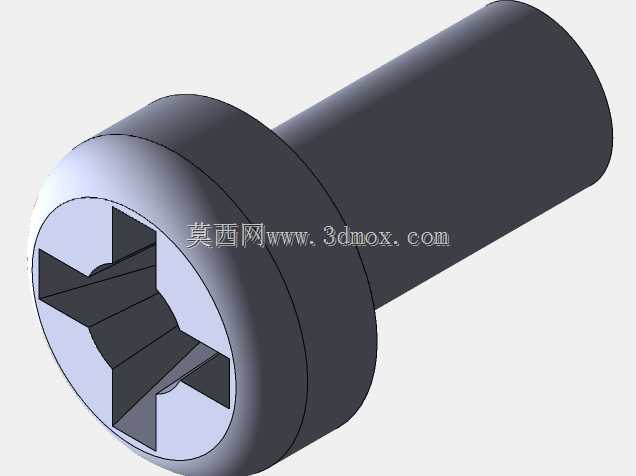

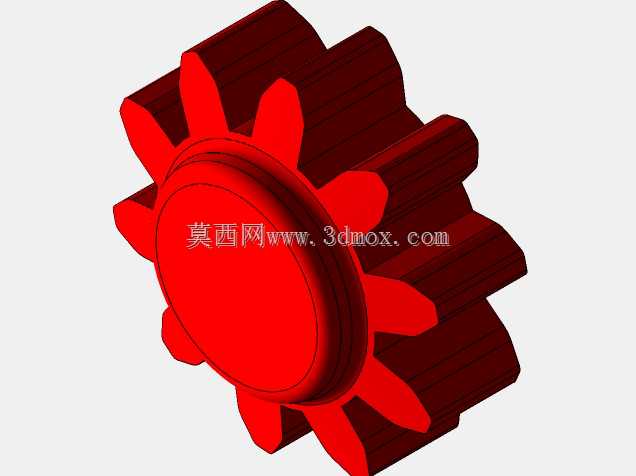

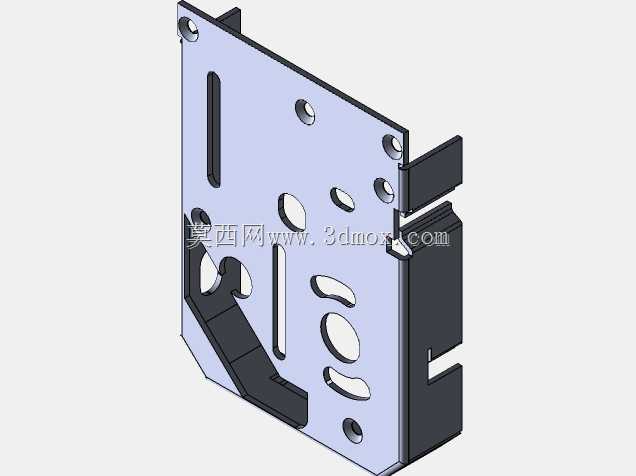

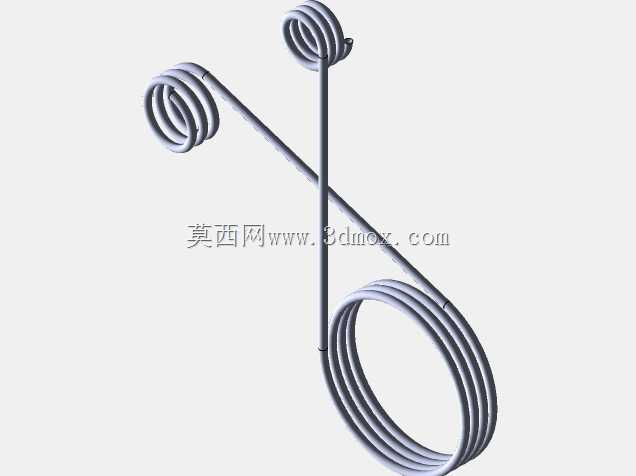

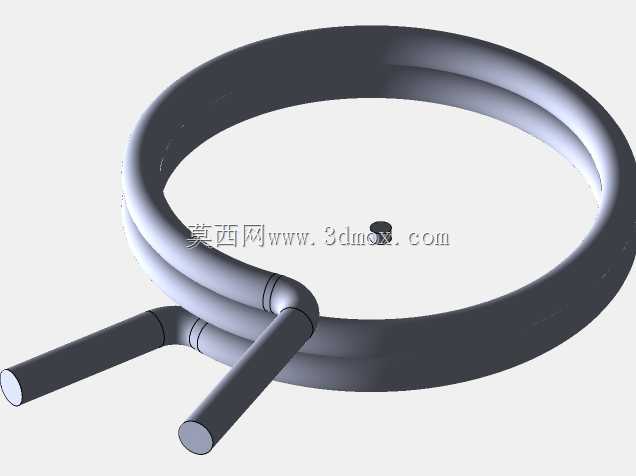

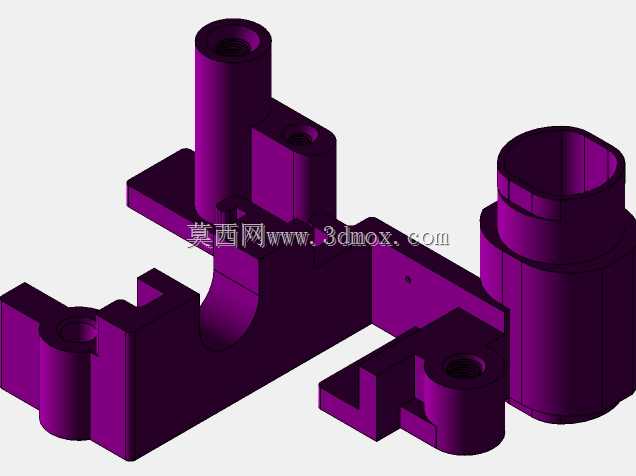

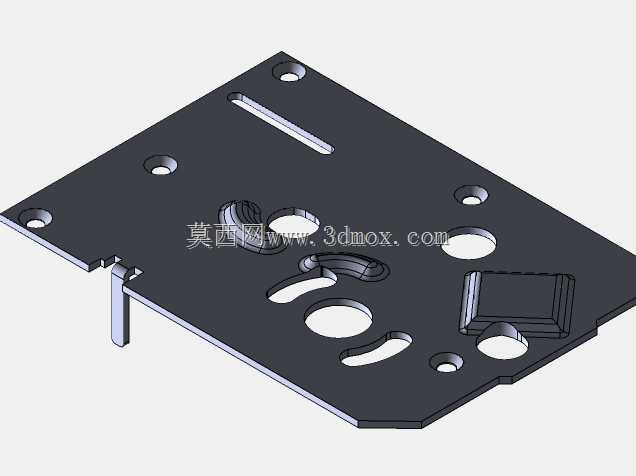

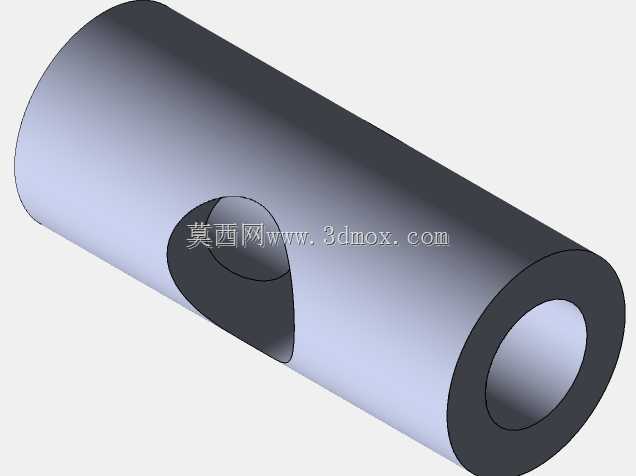

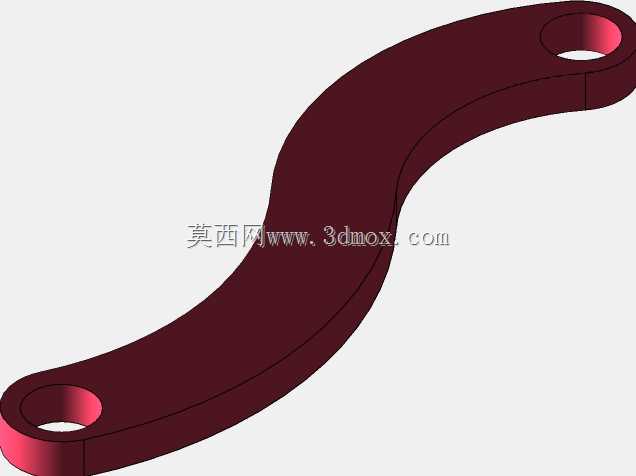

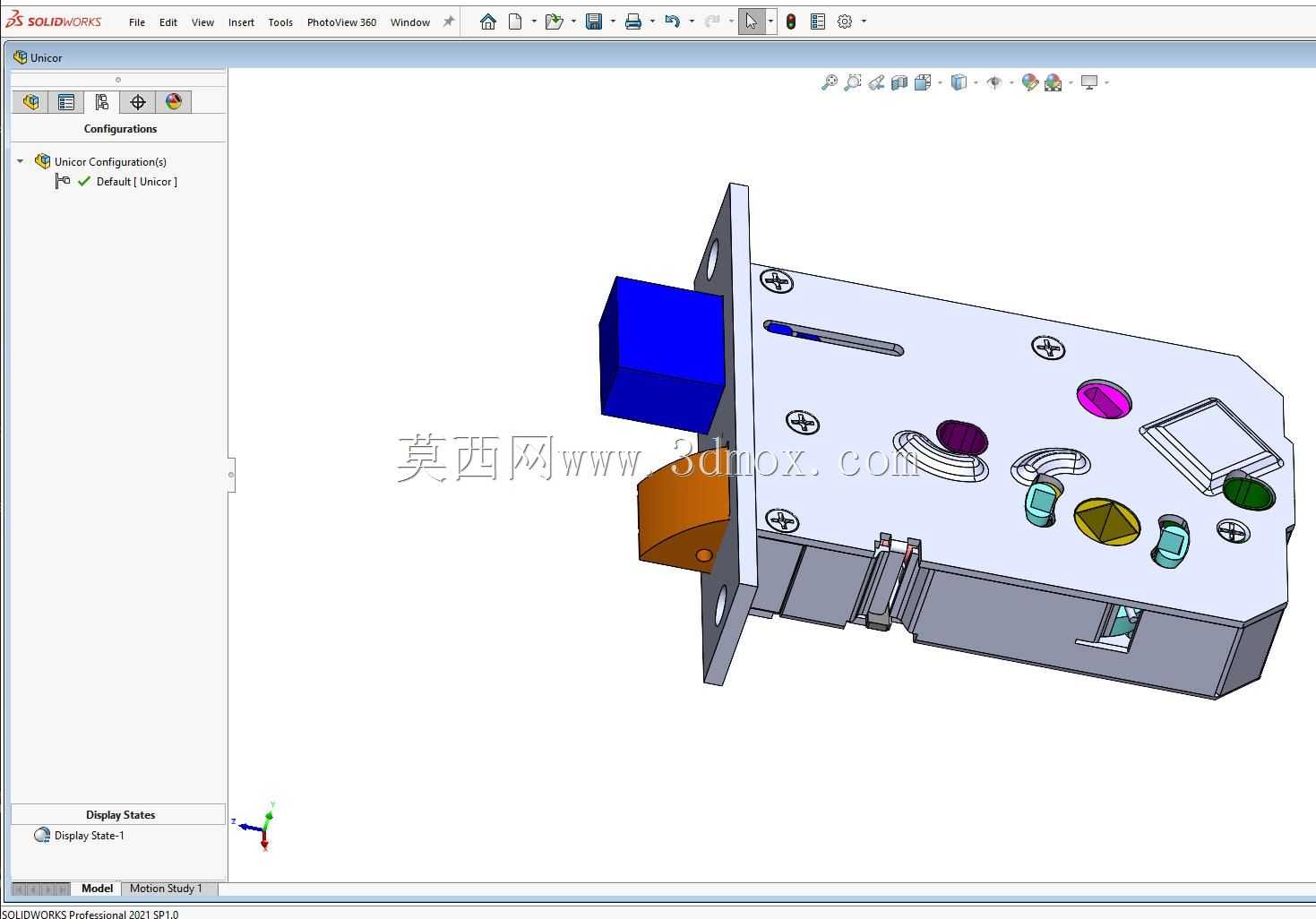

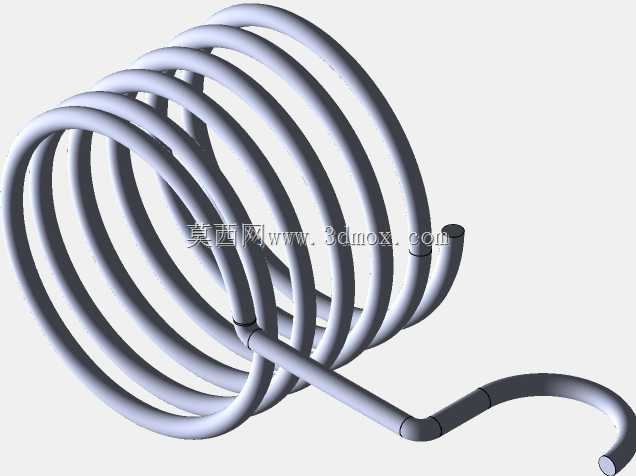

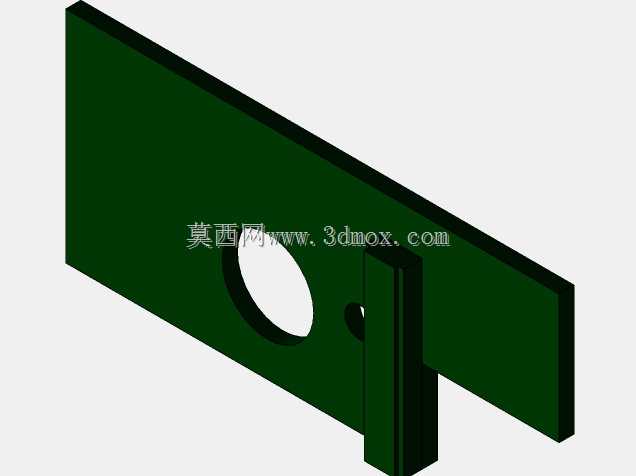

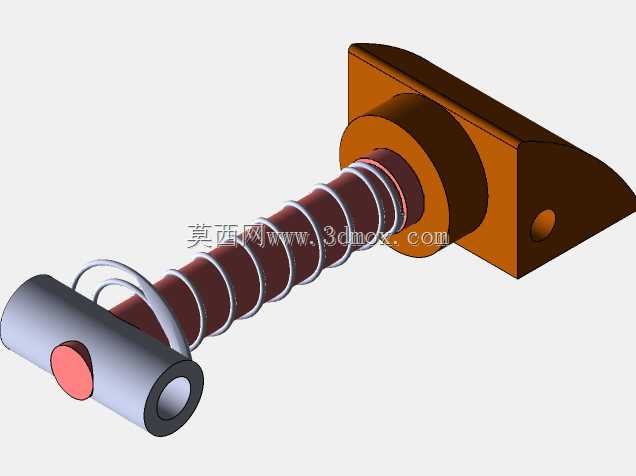

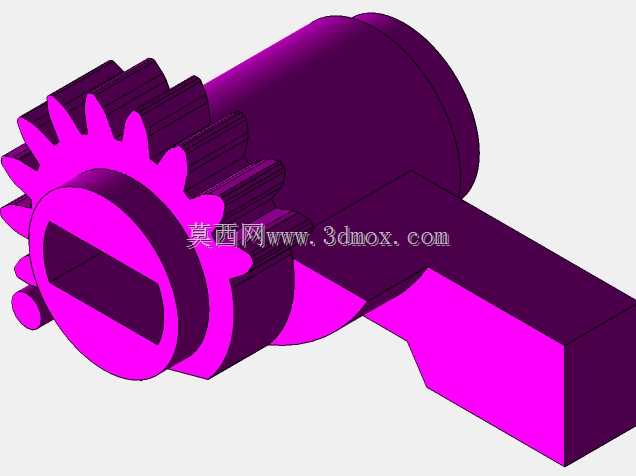

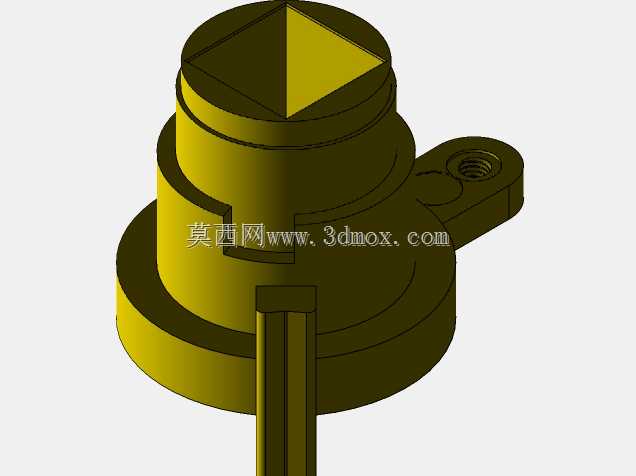

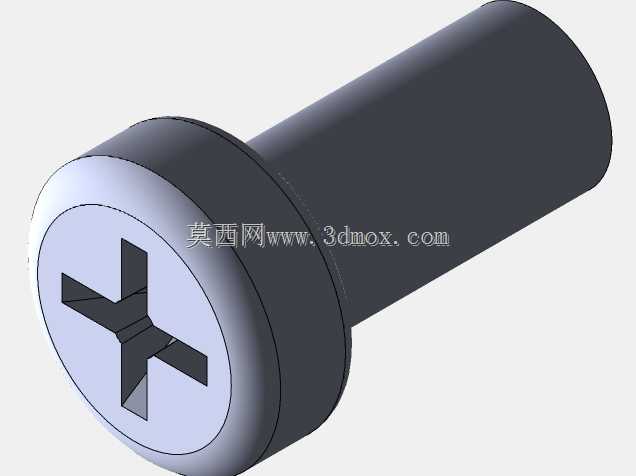

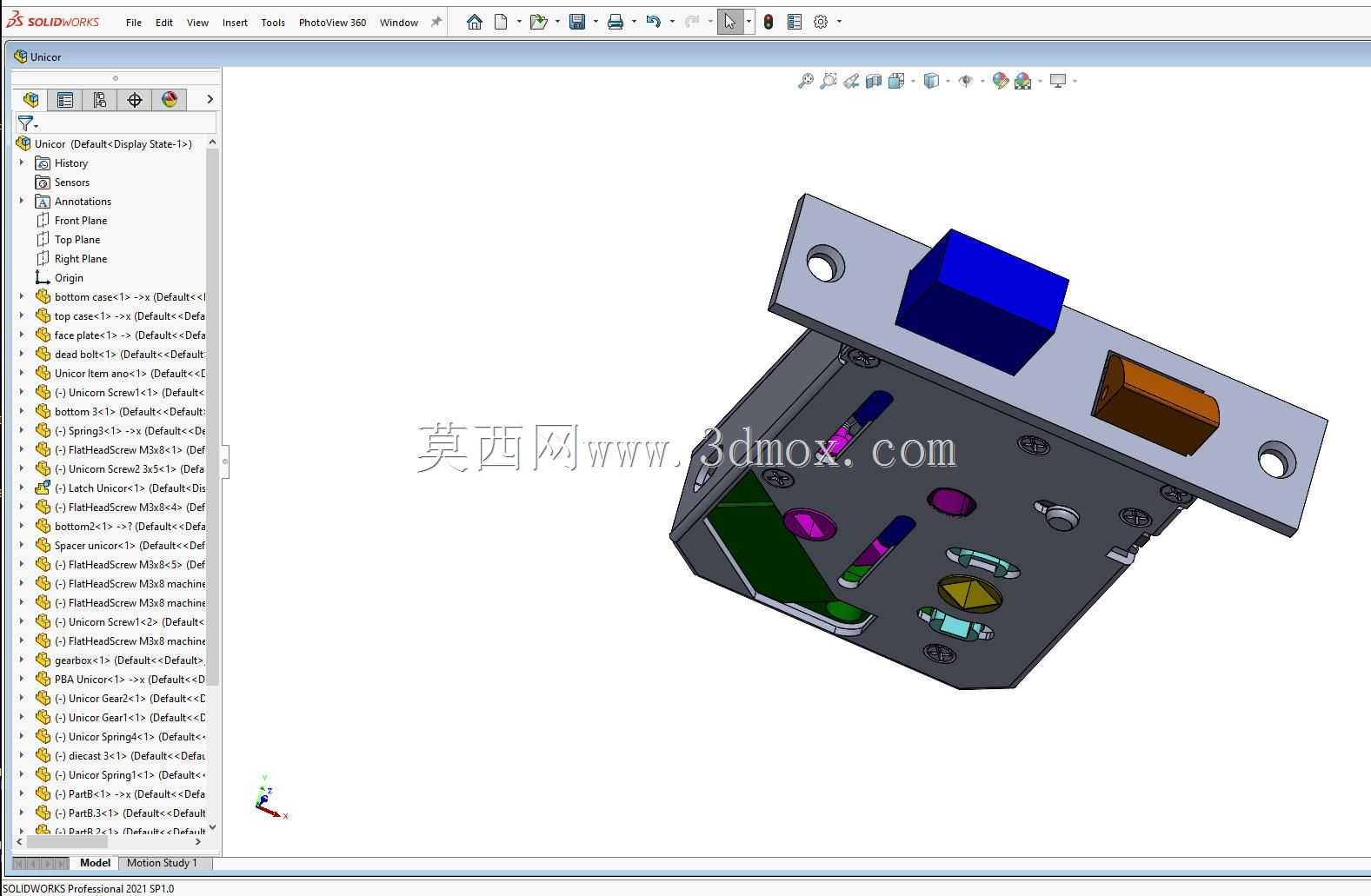

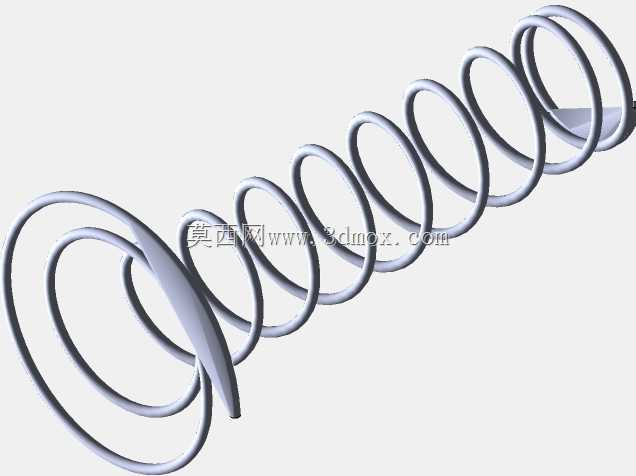

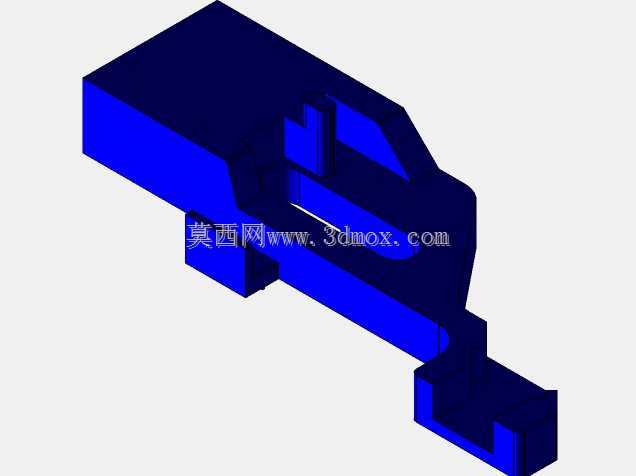

这款榫眼式连接机构主要应用于工业设备内部模块化组件的快装快拆场景，常见于通讯机柜插箱、工业控制模组、测试治具工装的板卡与机架连接环节，替代传统螺丝紧固方式，大幅缩短设备运维、模块更换的操作时长，在需要频繁拆装组件的自动化生产线配套设备、通讯基站插框设备中适配性极强。该机构核心功能是实现相邻两个构件的精准定位与快速锁止，前端突出的蓝色榫头可插入对应配套的榫座结构，侧边橙色拨块为锁止触发件，当榫头完全插入对位结构后，拨块自动卡入配套卡槽完成锁止，解锁时仅需拨动橙色拨块即可快速拔出组件，全程无需额外工具，单步操作即可完成拆装，锁止状态下可承受纵向150N以上的拉拔力，不会因设备运行振动出现松脱。设计过程中优先考虑了安装适配性与操作容错性，主体采用带双侧安装耳的板式基座，安装耳上预留标准沉头安装孔，可直接通过螺丝固定在待安装的模块端面上，基座板面预留的多组不同规格异形孔，一方面是为了避让模块上的其他凸起元器件，避免安装时出现干涉，另一方面也兼顾了基座减重，降低整体构件的重量。基座上的多组小型螺丝孔用于固定内部的锁止弹片与榫头导向结构，保证内部构件的装配精度，榫头采用导向斜面设计，插入时可自动修正对位偏差，即使存在1mm以内的安装对位误差也能顺利插入锁合。外形尺寸方面，基座整体长度控制在85mm，宽度为52mm，基座主体厚度为12mm，前端榫头突出基座端面18mm，安装耳的孔位中心距为72mm，安装时仅需在待固定面板上预留对应尺寸的避让缺口与安装孔位即可完成装配，安装边界预留3mm的操作空间即可满足拨块的解锁操作行程，不会占用过多的设备内部空间，适配各类紧凑结构的模块化设备安装需求。
