嵌入式工业设备金属防护壳体结构设计

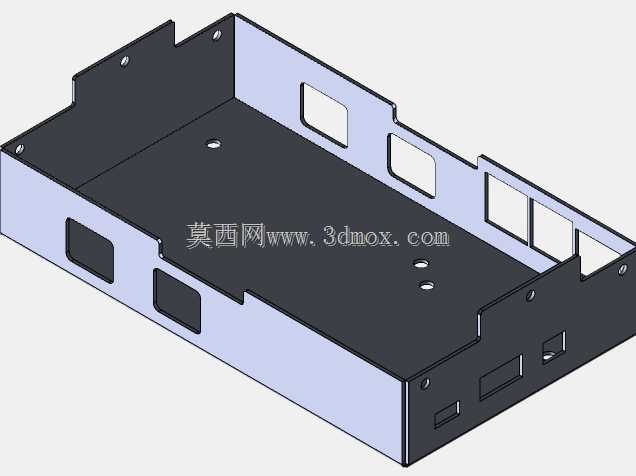

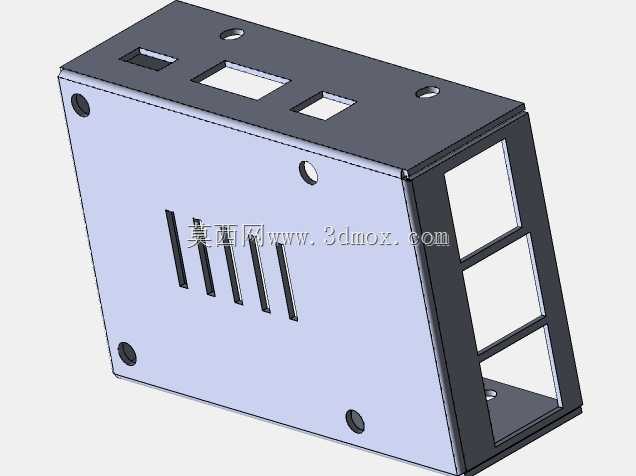

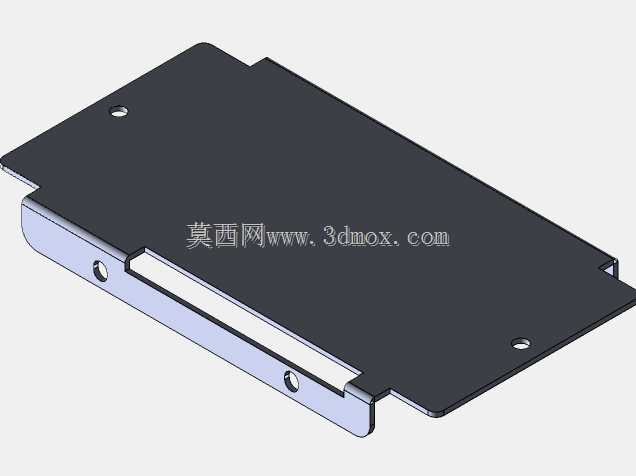

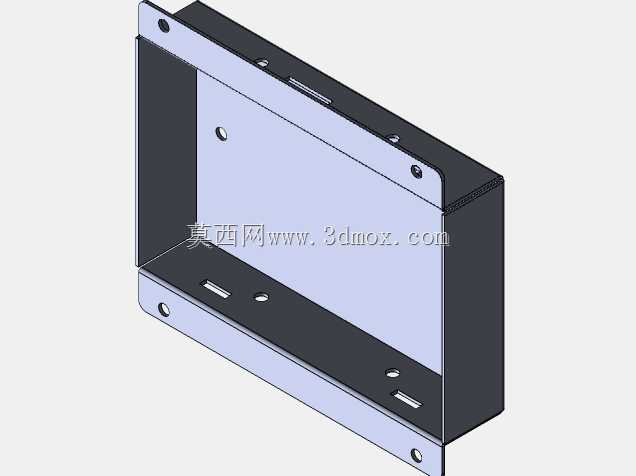

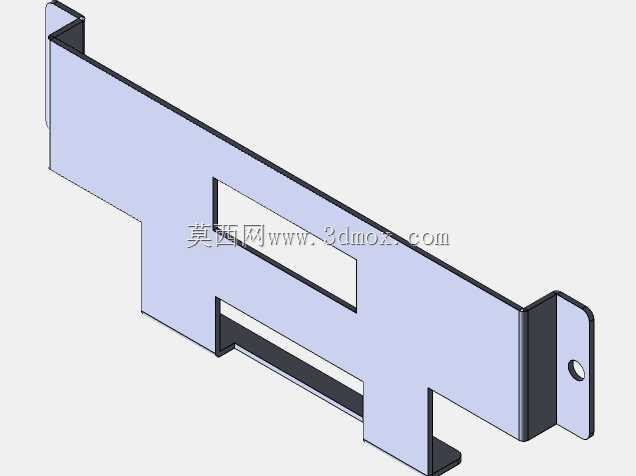

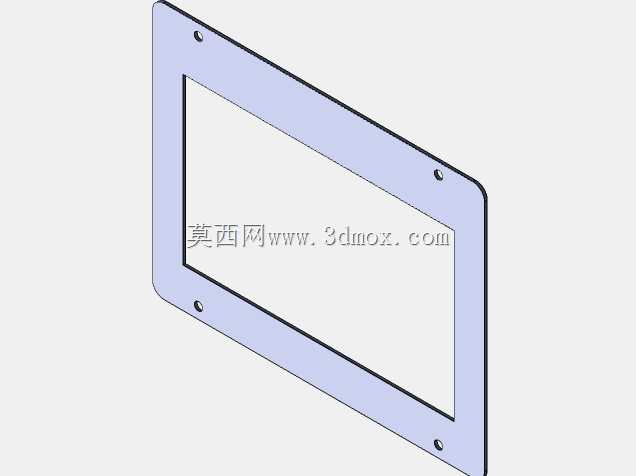

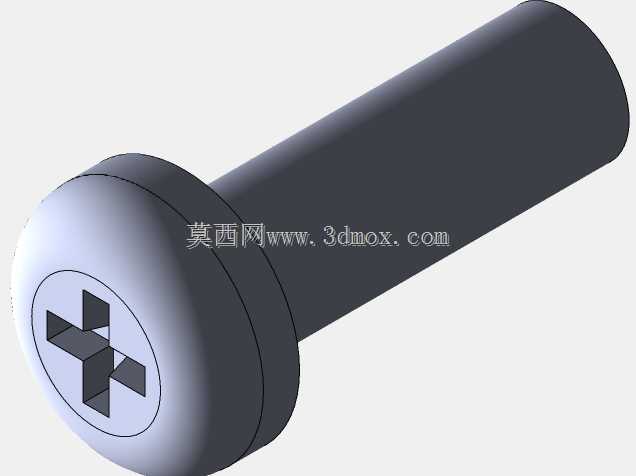

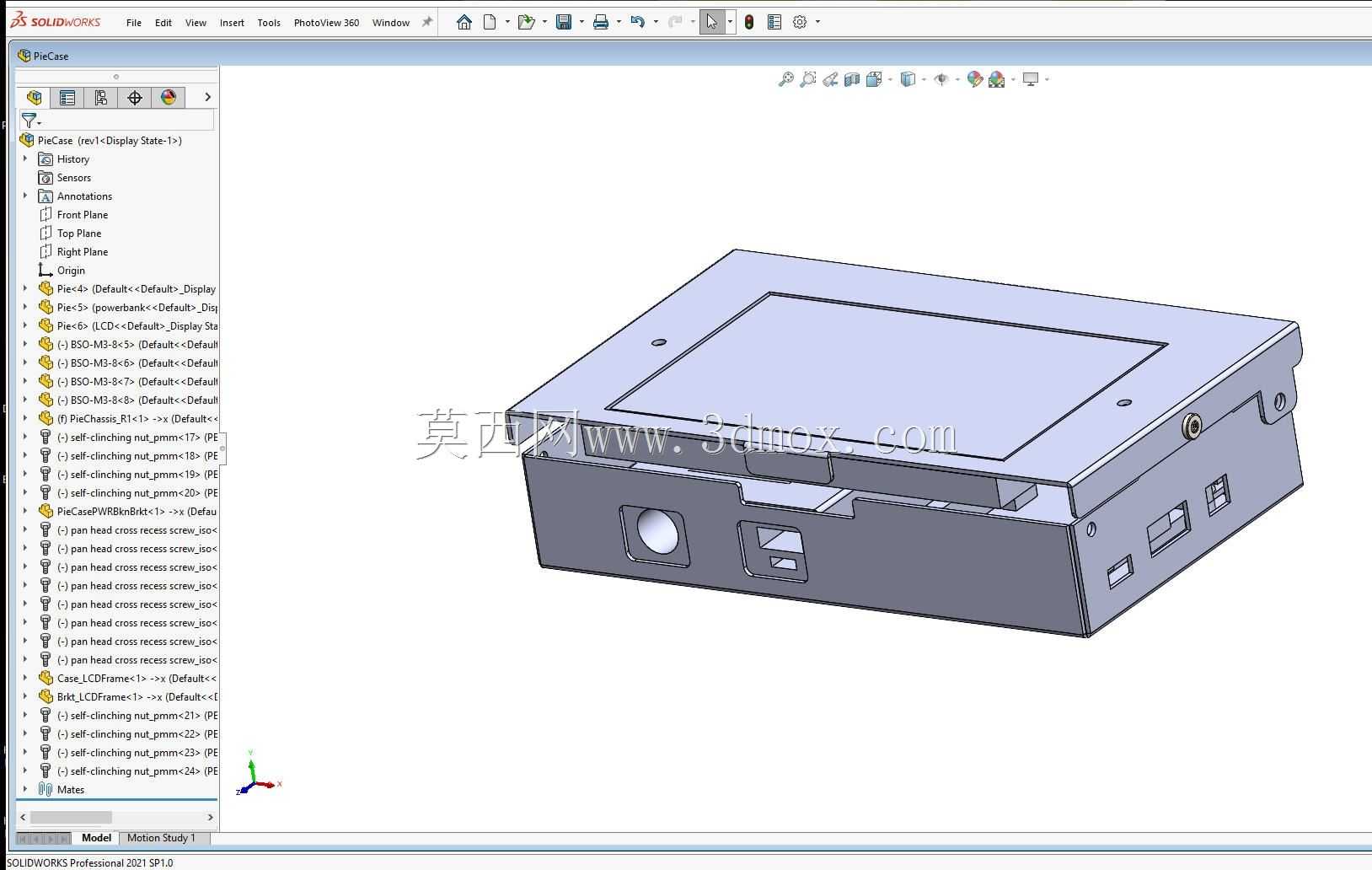

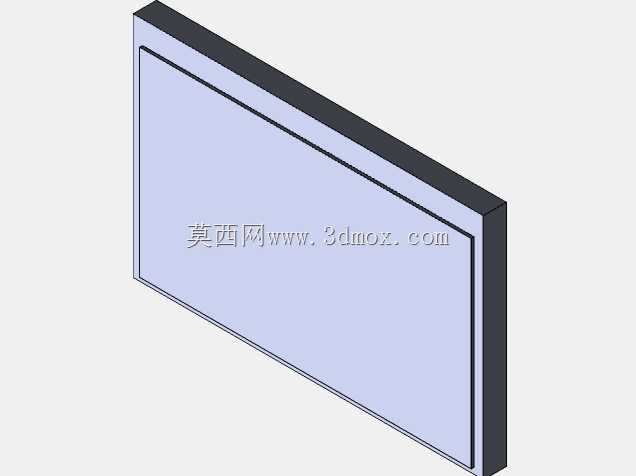

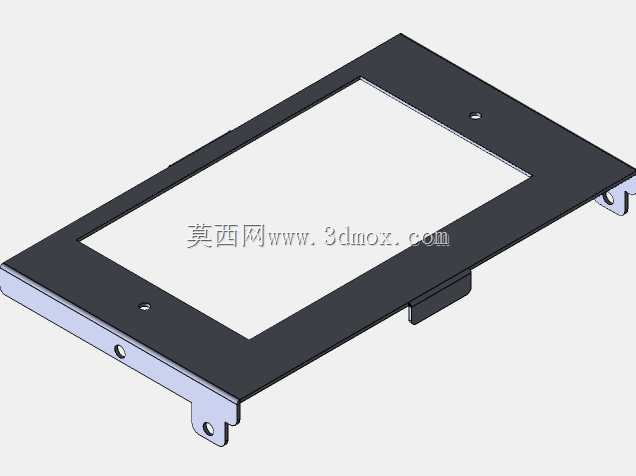

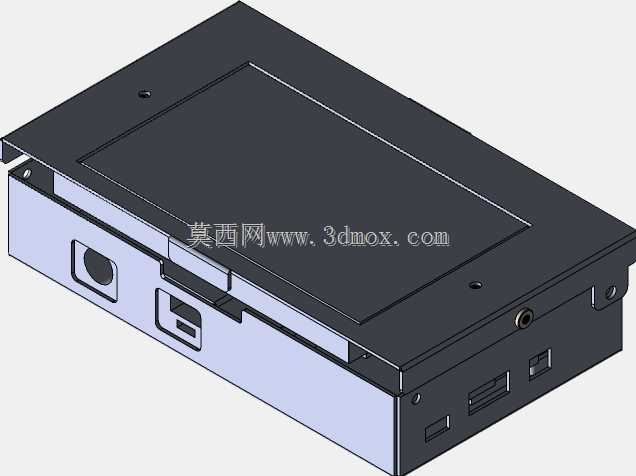

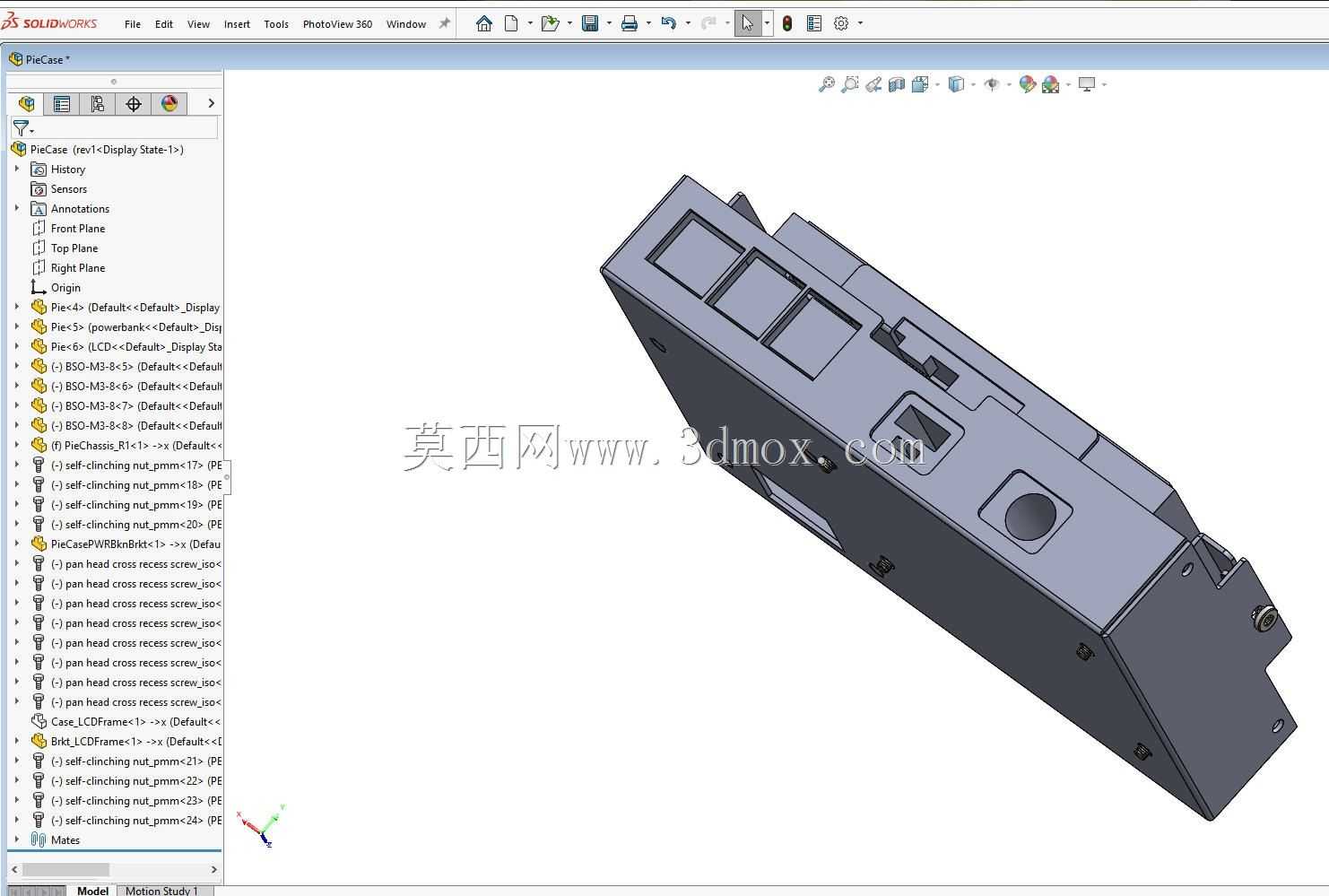

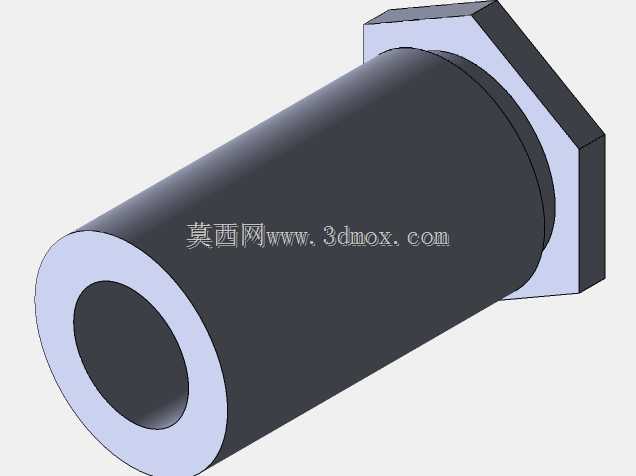

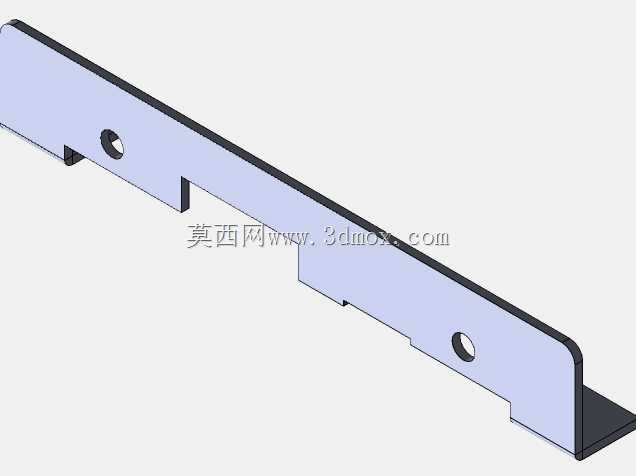

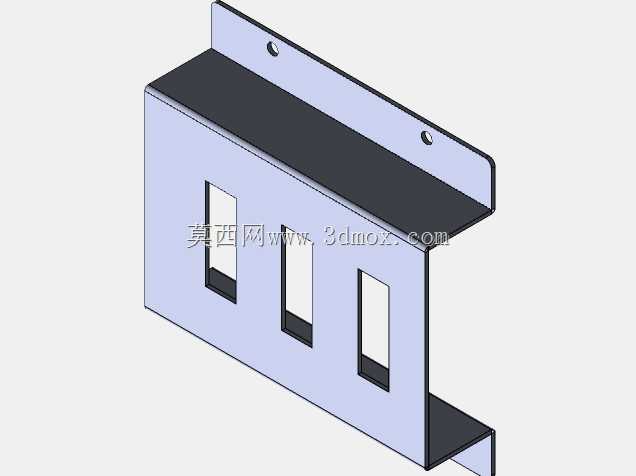

这款嵌入式盒体结构主要面向工业现场嵌入式控制模块、小型数据采集终端的安装防护场景，在工业自动化产线控制、户外小型监测站点设备集成、桌面式测试仪器内置模块封装等场景中都能适配使用，核心作用是为内部的电路板、接线端子、核心功能元件提供可靠的物理防护，隔绝现场的粉尘、轻微溅水以及外力磕碰，同时规整内部走线，让设备集成后的整体外观更整洁统一。从功能特性来看，该壳体采用分体扣合式结构，上盖为平整嵌入式面板，安装后可与安装基面保持齐平，不会出现突出的棱角，既避免现场操作人员误碰，也能适配嵌入式安装的面板开孔要求；下盒体预留了多组不同规格的接口开孔，包含圆形的线缆穿装孔、方形的通讯接口预留位、电源接口安装位，无需二次开孔加工就能直接适配常规的工业接线端子、串口通讯接头、电源接插件的安装需求，盒体侧边预留了锁付结构，可通过紧固件实现上下盖的紧密扣合，避免非授权人员随意拆卸内部元件，同时在盒体的边角位置设计了安装固定孔位，可直接通过螺丝将盒体固定在安装基面或者设备机架上。在设计思路上，这款壳体优先考虑了钣金加工的工艺可行性，所有折弯边都预留了合理的折弯半径，避免加工过程中出现板材开裂的问题，各个开孔的位置都避开了折弯应力集中区域，保证加工成型后的尺寸精度；同时结构设计上兼顾了内部元件的安装空间，盒体内部的净空尺寸可容纳常规尺寸的PCB控制板，预留的走线空间能够满足多组线缆的排布需求，避免线缆挤压导致的接触不良问题。从安装边界来看，该壳体为方正的薄型盒体结构，整体厚度较薄，适合在安装空间局促的场景下使用，面板的长宽尺寸适配常规的嵌入式面板开孔标准，安装时仅需按照面板尺寸在安装基面开出对应大小的嵌入槽，将盒体推入后通过侧边的固定件锁止即可完成安装，不需要额外的复杂安装支架，能够大幅降低现场安装的工作量；盒体的接口都集中布置在单侧立面，现场接线时所有线缆都可以从同一侧排布，方便后期的运维检修，也能让整体走线更加规整。
