工业通讯控制设备外壳模块结构设计

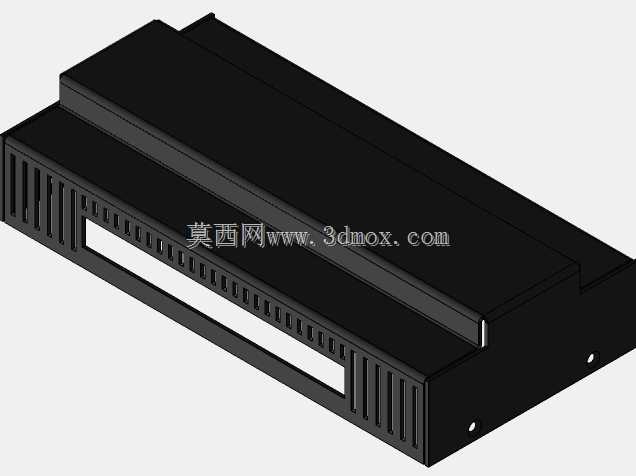

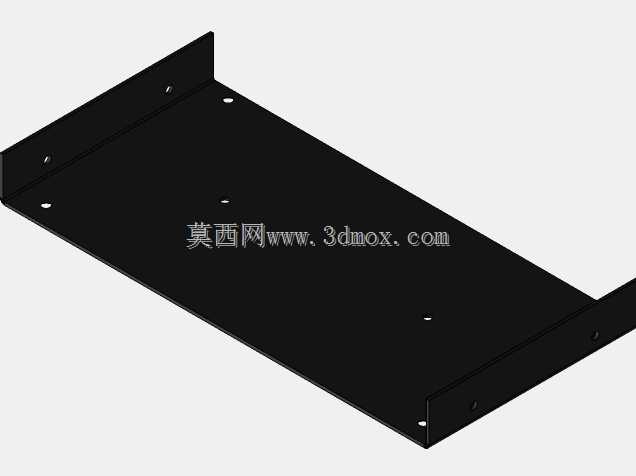

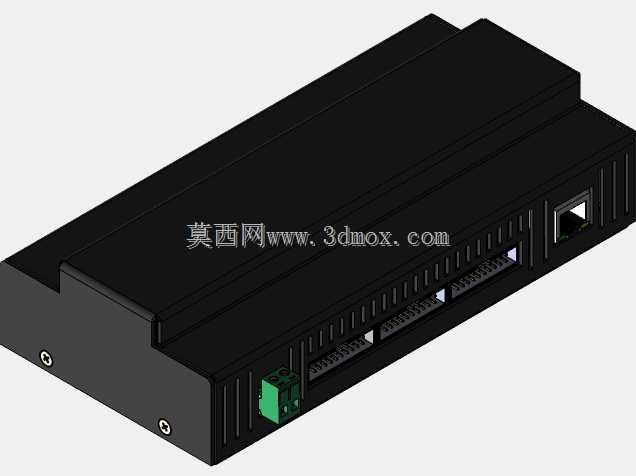

这款外壳模块主要面向工业现场的嵌入式控制、通讯采集类设备使用，常见于工业自动化产线的分布式IO站点、边缘数据采集终端、设备通讯网关这类需要长期部署在车间现场的硬件载体，能够为内部的电路板、通讯模组、供电模块提供可靠的物理防护，适配车间多尘、存在轻微振动、温湿度波动较大的复杂工况。从实际用途来看，该外壳需要同时满足内部元器件防护、外部接口外露对接、现场快速安装固定的多重需求，日常使用中可以隔绝车间内的金属粉尘、切削液飞溅对内部电路的侵蚀，同时通过结构设计保证设备长时间运行的散热需求，避免内部芯片过热导致的运行不稳定。在功能特性设计上，壳体采用上下扣合的分体式结构，装配时无需复杂工装即可完成上下壳的拼接，侧面预留了标准以太网通讯接口的开窗位置，能够直接外露RJ45接口用于网线连接，同时侧边设置了绿色的接线端子安装位，用于外接直流供电与IO信号线路，接口排布遵循工业设备的常规接线习惯，供电接口与通讯接口分侧布置，减少强弱电线路之间的信号干扰。壳体侧面设计了多道平行的散热筋条，既可以提升壳体的结构强度，避免安装受力时出现壳体变形挤压内部电路板，又能够增大壳体与空气的接触面积，将内部元器件工作产生的热量通过壳体快速传导散发，无需额外加装散热风扇即可满足低功耗工业模组的散热需求。壳体底部预留了两个螺丝固定孔位，既可以通过螺丝直接固定在设备安装板上，也可以适配标准DIN导轨安装卡扣，兼容车间内常见的电控柜内安装方式，安装边界预留了足够的接线操作空间，接口前方不会被安装结构遮挡，现场接线插拔操作无需额外拆除周边部件。整体外形采用规整的长方体设计，边角做了小圆弧过渡处理，既避免锐边在安装操作时划伤操作人员，也能够最大化利用电控柜内的安装空间，多台同类型设备并排安装时不会出现空间干涉，壳体表面采用哑光磨砂处理，不易残留车间内的油污与指纹，长期使用也能保持外观整洁，外壳的壁厚设计兼顾了结构强度与轻量化需求，在满足跌落、振动防护要求的前提下尽可能控制整体重量，降低安装时的承重负担。
