径向伸缩式膨胀滑轮传动结构设计

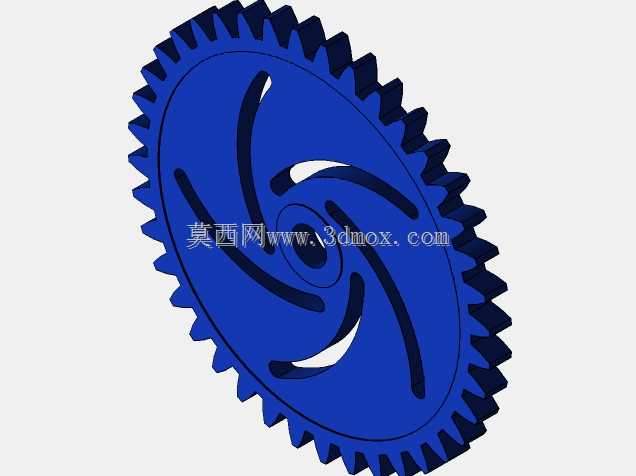

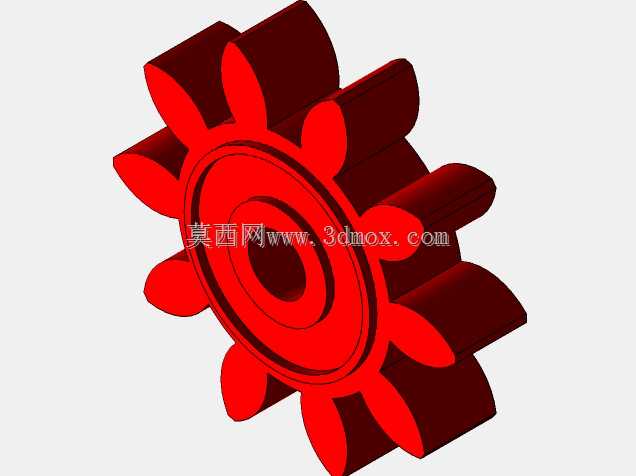

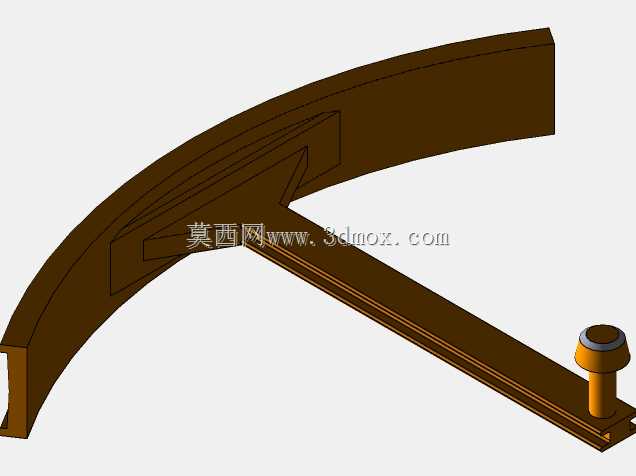

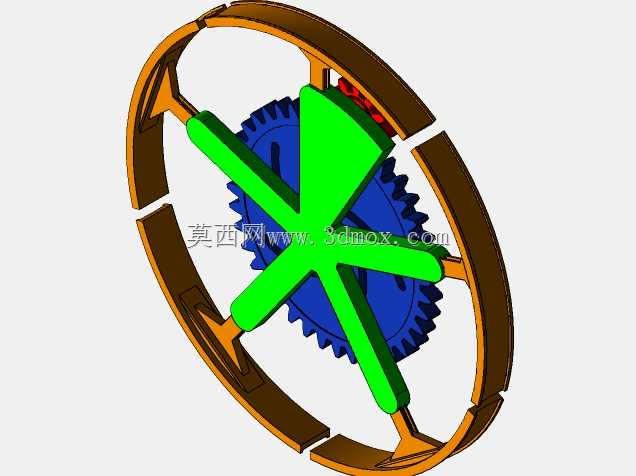

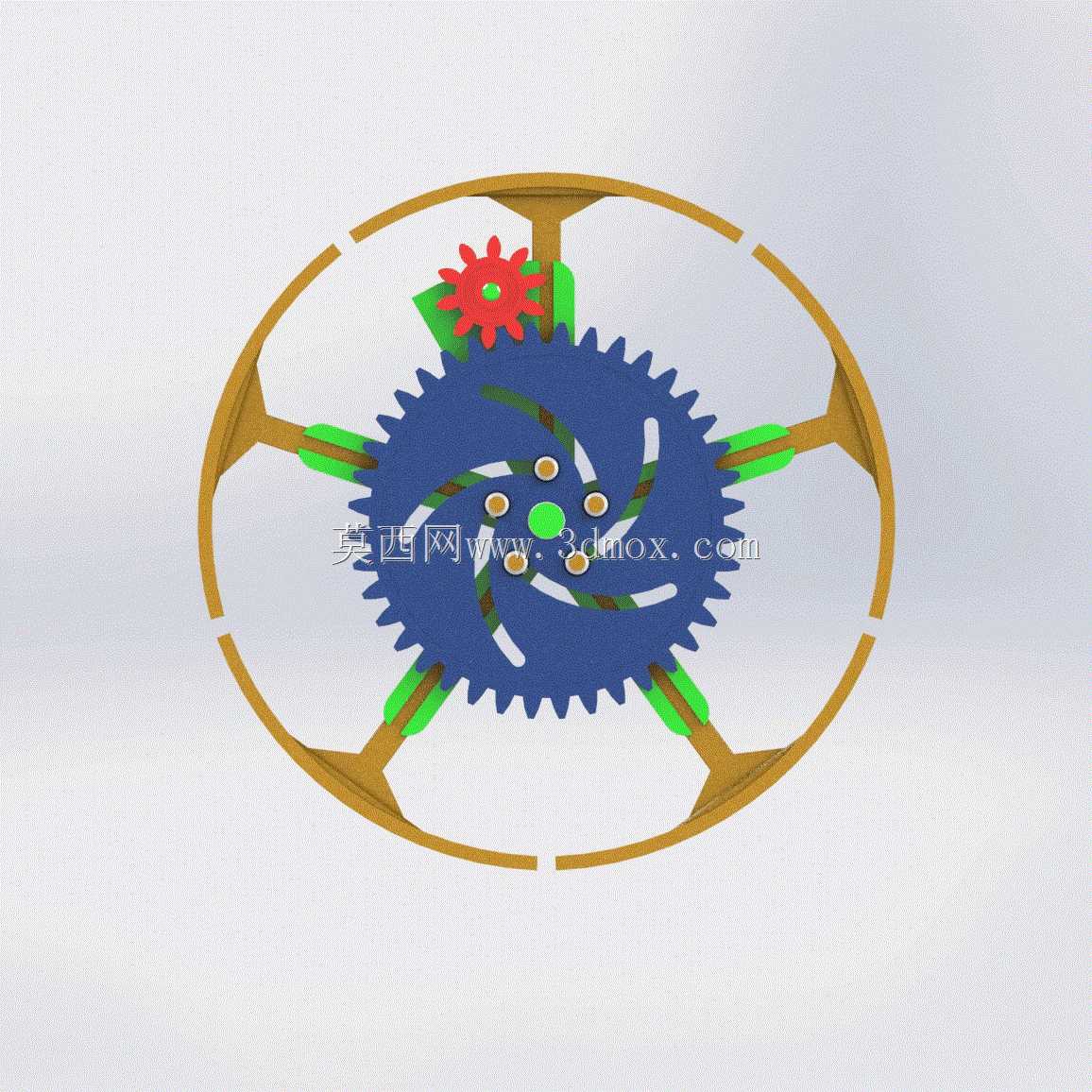

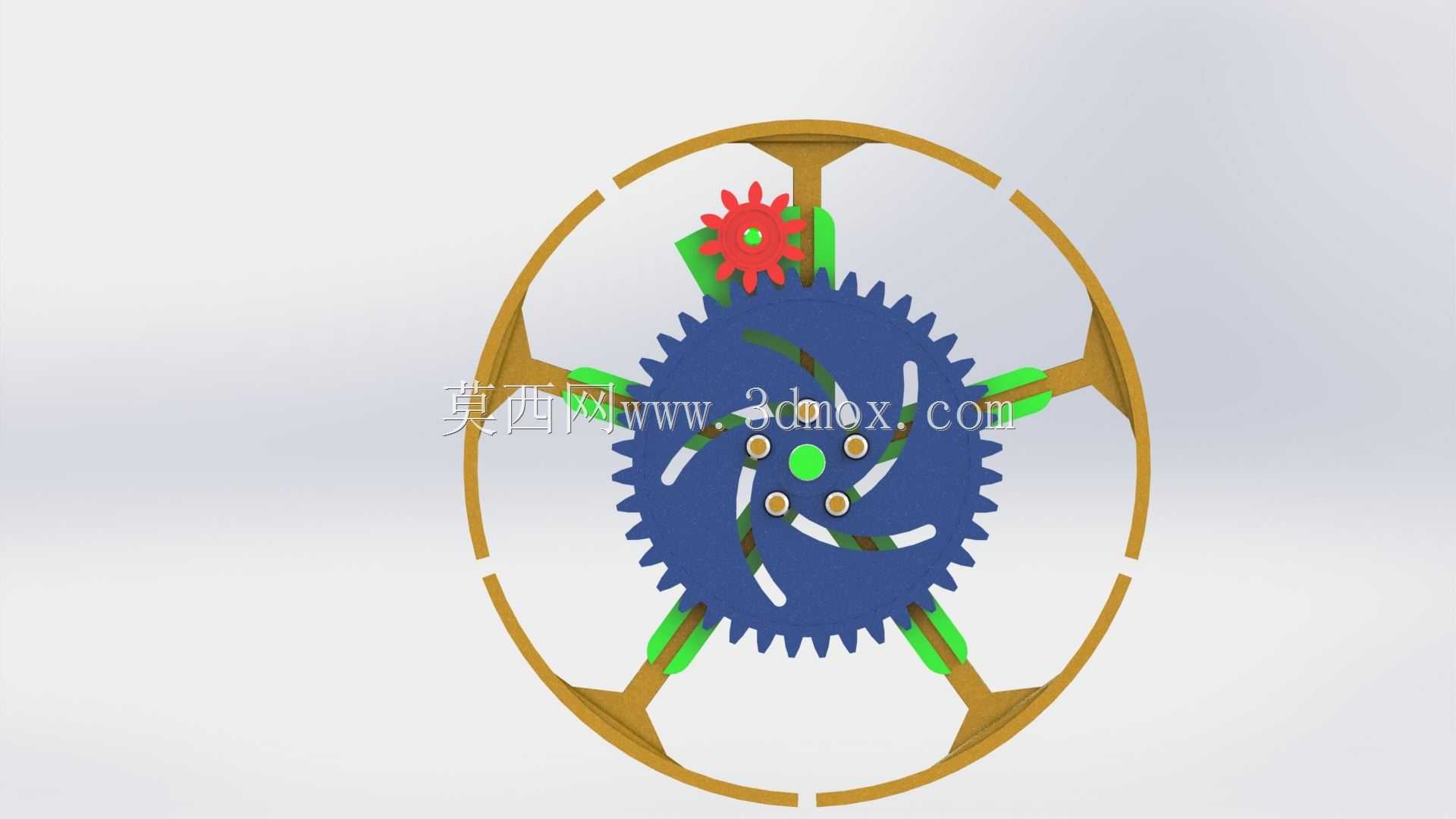

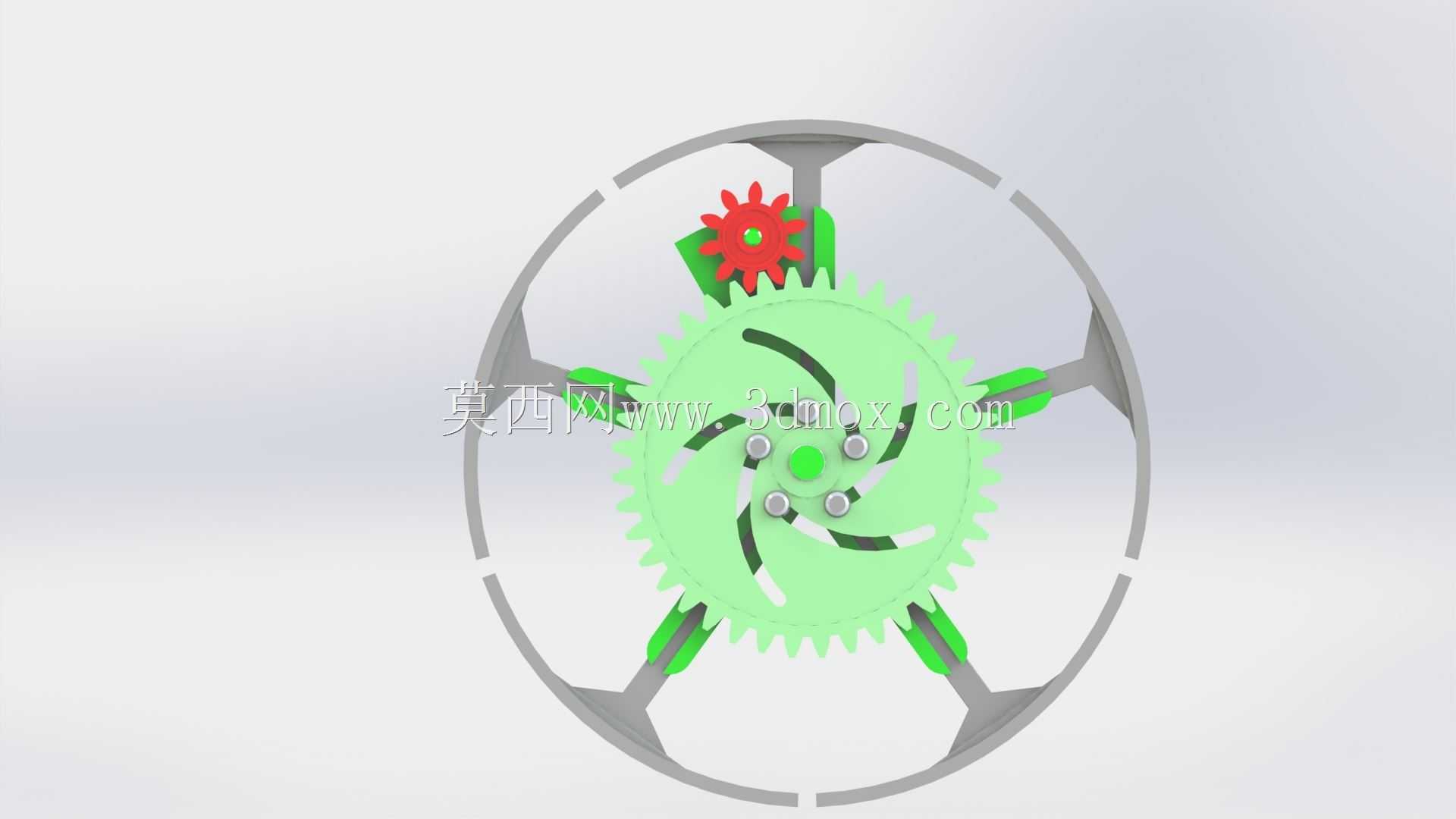

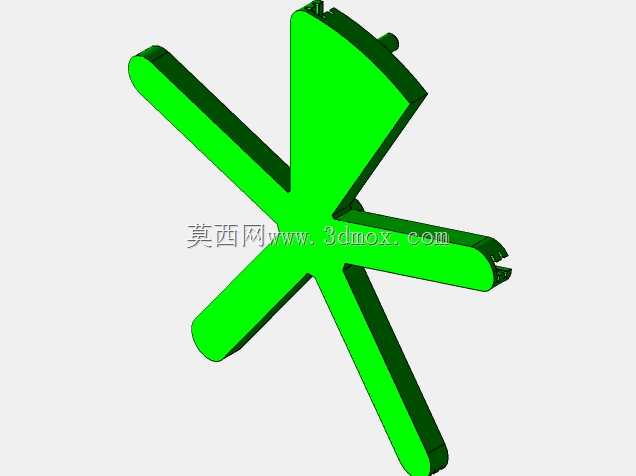

该膨胀滑轮主要应用于需要可变传动直径、自适应张紧的机械传动场景，常见于轻载变速传动机构、自适应张紧输送装置、可变径绕线设备以及特种巡检机器人的行走传动单元中，可在不更换轮体的前提下实现一定范围内的工作直径变化，适配不同传动比需求或是补偿传动带、传动索的长度公差与长期使用产生的松弛量，无需额外加装张紧轮即可维持稳定的传动张紧力，减少传动系统的冗余部件。从实际用途来看，该结构通过中心齿轮的转动驱动周向均匀分布的六个伸缩支脚同步径向移动，实现轮体外径的连续平滑变化，当中心蓝色主齿轮受驱动转动时，齿轮上的螺旋槽会带动嵌在槽内的销柱沿径向滑动，进而推动与销柱连接的绿色伸缩撑杆沿轮架的导向槽向外伸出或向内收回，顶部的红色小齿轮作为手动调节或锁止的控制端，转动该小齿轮即可驱动主齿轮转动，完成外径调节后可通过该端的锁止结构固定伸缩位置，避免工作过程中支脚回缩。设计思路上采用了周向均布的六组伸缩单元，保证轮体伸缩过程中整体圆度误差控制在极小范围内，伸缩过程同步性优异，不会出现偏卡问题；外围的环形轮架作为伸缩支脚的导向承载基体，采用分体式断口结构降低整体重量，同时为支脚提供稳定的滑动导向支撑，支脚末端的弧形接触面可适配柔性传动带、圆形传动索等多种传动介质，接触应力分布均匀，不会对传动介质造成局部过度挤压损伤。外形尺寸方面，该结构整体为正圆形轮体，径向伸缩行程覆盖常规同规格定径滑轮的常用直径区间，安装边界与同尺寸定滑轮保持一致，中心轴孔采用标准孔径设计，可直接替换现有传动系统中的定径滑轮，无需对安装机架做额外改造；中心调节端的小齿轮突出于轮体端面，方便在安装状态下直接进行外径调节，调节操作无需拆解轮体，日常维护调整便捷。整体结构无复杂异形零件，所有传动部件均为规则回转或平面加工件，加工工艺性好，装配难度低，工作过程中传动阻力小，伸缩动作顺畅，可在-20℃到60℃的常规工业环境下稳定工作，适配轻载到中载的传动工况，长期使用磨损后仅需更换伸缩支脚的导向耐磨套即可恢复性能，维护成本低廉。
