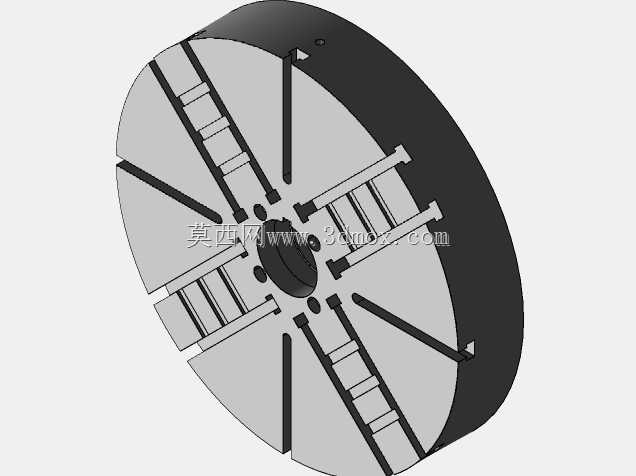

莱布朗德车床用大直径四爪卡盘结构

这款大直径卡盘是适配莱布朗德系列车床的核心装夹部件，主要应用于重型车床加工场景，针对大尺寸、大重量的盘类、轴类、异形结构件的装夹定位需求设计，在重型机械制造、大型法兰加工、大规格轴类零件车削作业中承担核心装夹功能，能够为大尺寸工件提供稳定可靠的夹持力，避免大工件高速车削过程中出现偏移、抖动甚至飞出的安全隐患，保障大尺寸零件的车削加工精度与作业安全。从功能特性来看，该卡盘采用四爪独立调节的结构设计，每个卡爪都可单独进行径向位置调整，既可以夹持截面为正圆形的常规回转类工件，也能适配截面为方形、矩形、不规则异形的非回转工件装夹需求，夹持适配范围远高于同规格的三爪自定心卡盘；卡盘盘面预留有多道径向T型槽，除了配合标配卡爪装夹工件外，还可通过T型螺栓搭配定制压块，对超大尺寸的盘类工件进行压板压紧装夹，进一步拓展装夹覆盖范围；卡盘主体采用高强度铸铁材质打造，盘面与卡爪接触的导轨面经过精磨处理，既保证了整体结构的刚性，能够承受大切深车削带来的切削冲击力，也能保证卡爪调节过程中的顺畅度与定位精度，长期使用不易出现卡滞、磨损超差的问题。从设计思路层面，这款卡盘针对大规格车床的加工特性做了针对性优化，整体采用大直径盘式主体结构，44.5英寸的外径尺寸能够覆盖最大装夹直径范围内的各类工件，卡爪采用加长行程设计，可适配不同壁厚、不同直径的工件装夹需求；中心位置设置有标准主轴连接定位孔与连接螺栓孔位，可直接与对应规格的车床主轴法兰进行匹配安装，安装定位基准经过精密加工，能够保证卡盘安装后与主轴的同轴度，减少安装调试过程中的打表校正工作量；盘面的多道放射状加强筋结构，在不额外增加卡盘整体重量的前提下，大幅提升了盘面的结构刚性，即使在夹持偏重的异形工件进行低速车削时，也能减少盘面的形变，保证装夹稳定性。在安装边界方面，该卡盘的背部连接止口、螺栓孔分布尺寸完全匹配对应年代莱布朗德车床的主轴安装标准，安装时无需对车床主轴法兰进行额外改造，直接通过主轴端的锁紧结构即可完成固定；卡盘整体厚度经过优化设计，安装后不会过多占用车床的轴向加工行程，能够保证车床原有加工长度范围不受过多影响；卡爪的最大张开行程、最小夹持直径都经过匹配设计，既可以满足大直径薄壁筒体的内撑装夹需求，也能满足小直径重型轴类工件的外夹装夹需求，适配多种车削加工工序的装夹要求。
