数控镗床W轴进给支撑支架结构

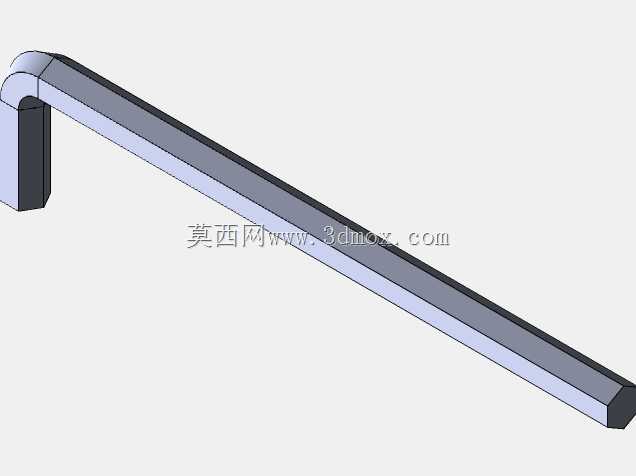

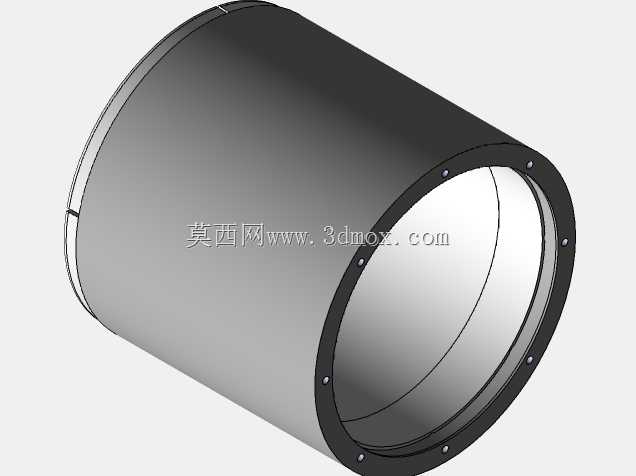

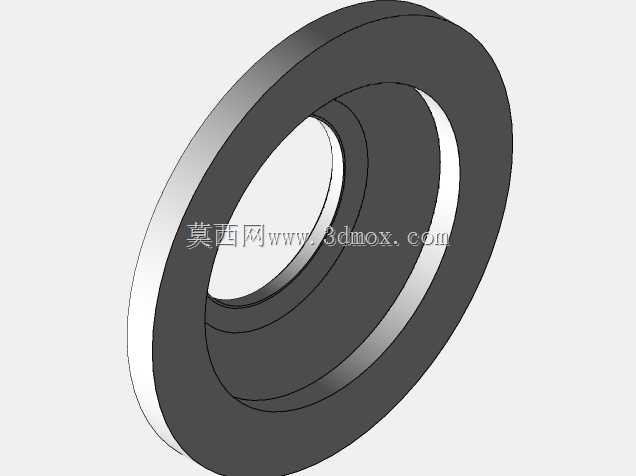

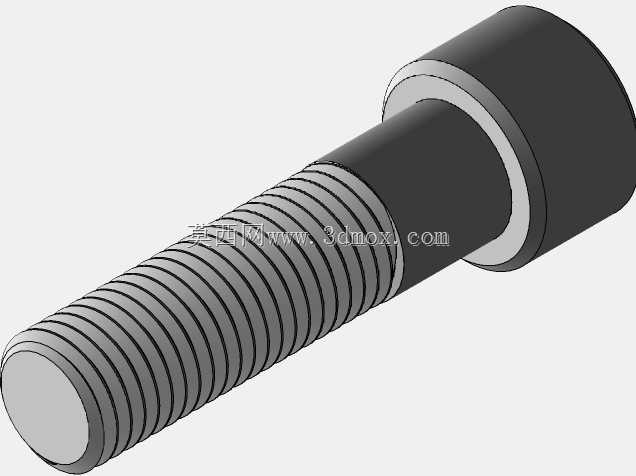

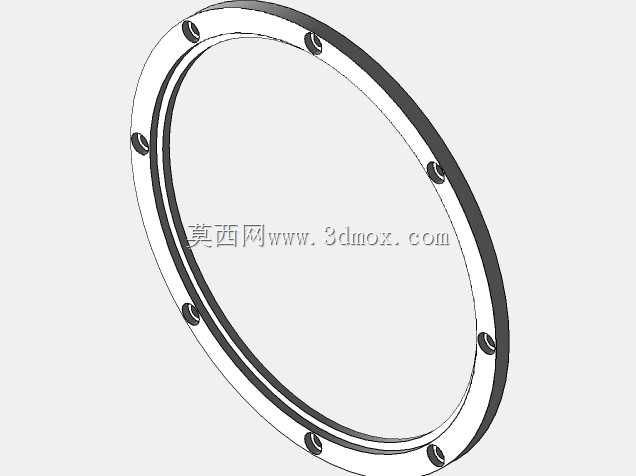

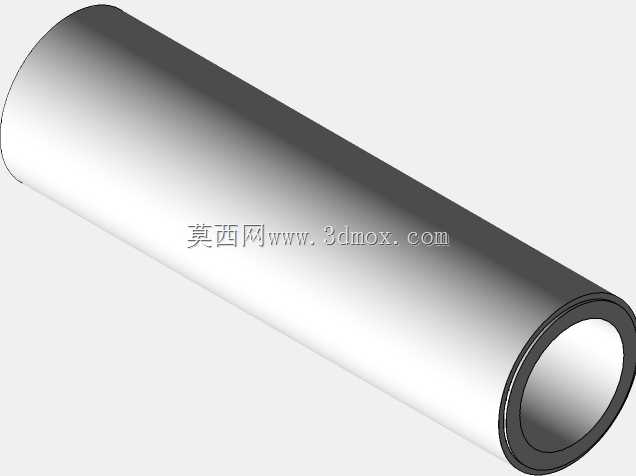

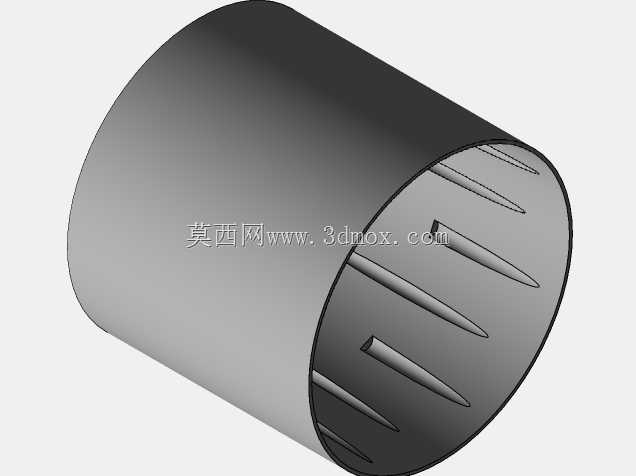

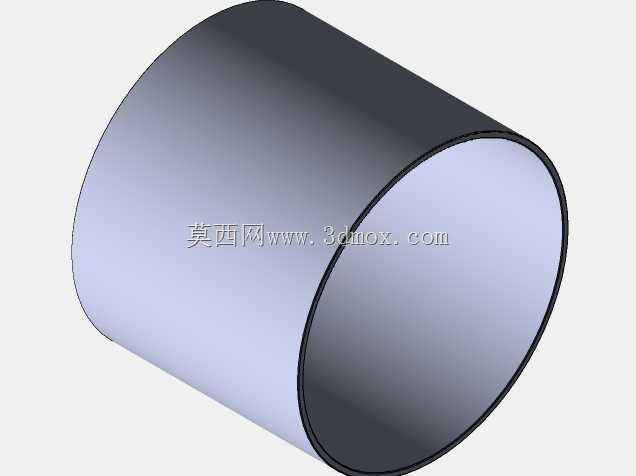

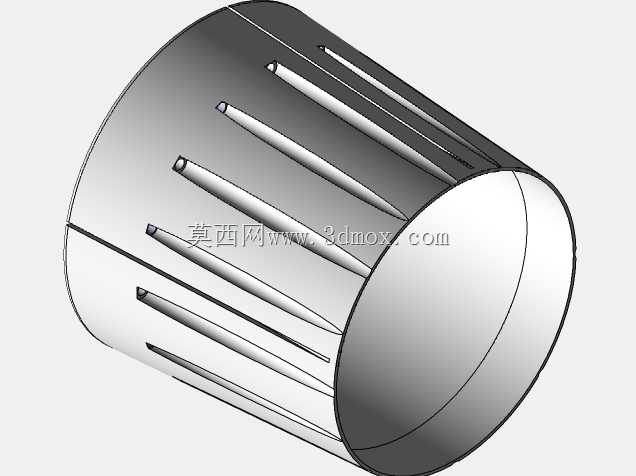

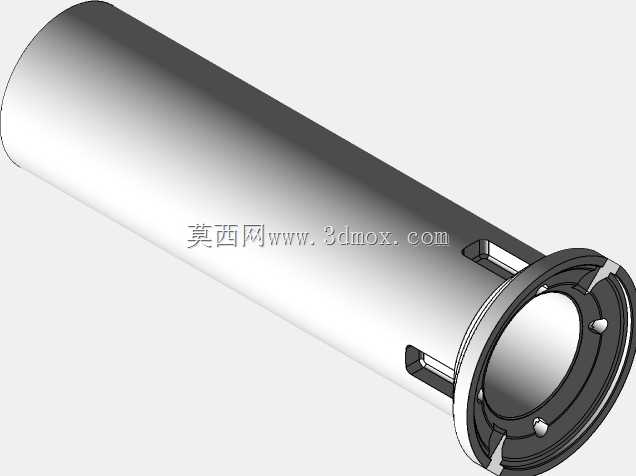

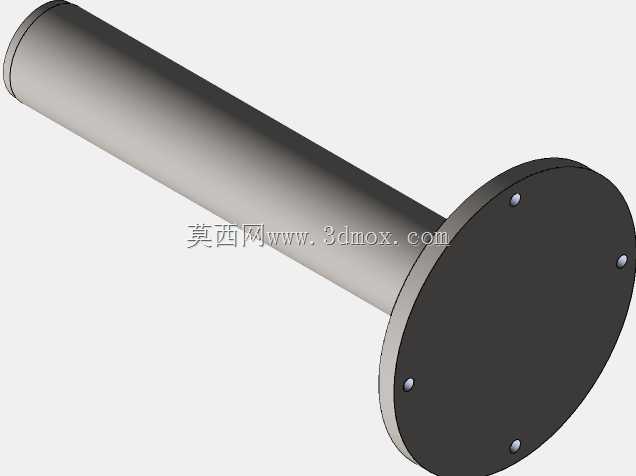

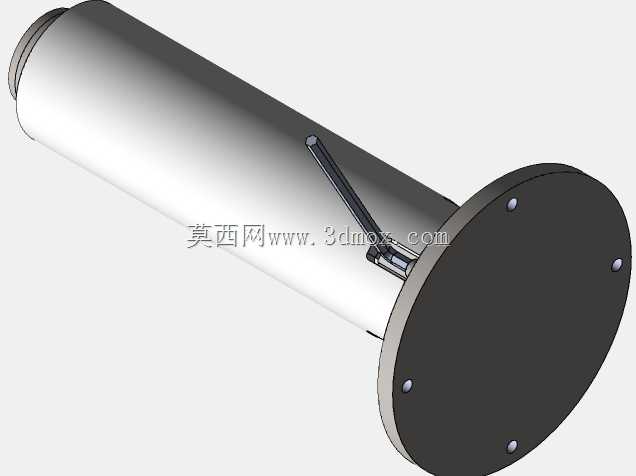

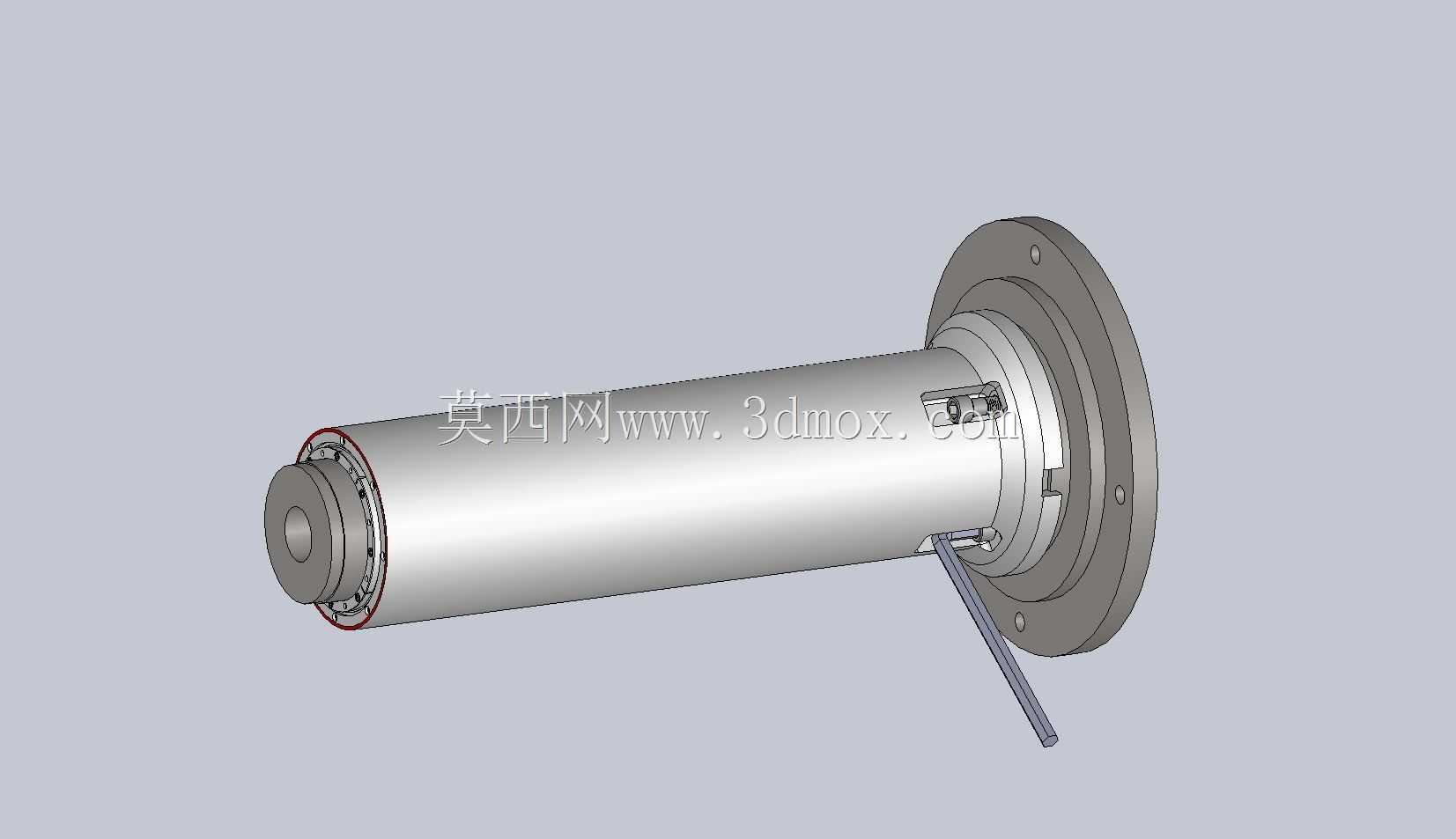

该支撑结构主要应用于数控镗床的W轴进给系统，作为深孔镗削加工场景下的核心辅助支撑部件，适配长行程镗杆的进给导向与载荷承载需求，解决大长径比镗杆加工过程中悬伸过长引发的振颤、让刀问题，保障深孔加工的尺寸精度与表面粗糙度达标。在实际加工场景中，当数控镗床执行深孔钻镗、阶梯孔镗削、内槽切削等工序时，W轴承担镗杆的轴向进给运动，该支架通过法兰端固定在镗床主轴箱端面或专用进给滑台上，为伸出主轴的长镗杆提供周向约束与径向支撑，抵消镗削过程中切削力带来的径向载荷，避免镗杆因刚性不足产生弯曲变形，尤其适配直径8英寸左右的镗刀加工场景，可覆盖深孔粗加工、半精加工的支撑需求，无需额外配置复杂的夹紧制动机构，降低操作人员与工艺编程人员的参数调试复杂度。从功能特性来看，该支架采用同轴套筒式结构，主体为长圆柱支撑筒体，一端集成圆形安装法兰，法兰端面上分布有均匀的安装定位孔，可通过紧固件与机床安装基面实现精准定位连接，筒体内部设置有适配镗杆外径的导向通道，通道内可配置耐磨导向衬套，减少镗杆往复进给的磨损，延长部件使用寿命；筒体侧面设置有润滑注油接口与锁紧微调结构，可根据镗杆实际尺寸调整支撑间隙，同时可接入机床润滑系统实现导向面的持续润滑，降低进给摩擦阻力。设计过程中，优先保障支撑同轴度与安装基准的统一性，将法兰安装面作为整个部件的设计基准，筒体的内孔轴线与法兰端面保持严格的垂直公差，内孔圆柱度控制在满足高速进给的精度范围内，同时兼顾部件的轻量化与刚性平衡，筒体壁厚经过载荷校核，既满足切削载荷下的刚性要求，又避免整体重量过大增加W轴进给负载。外形尺寸方面，整体为带法兰的长轴状结构，法兰直径大于筒体外径，安装孔分布圆尺寸适配常规数控镗床的主轴端安装规格，筒体长度根据W轴有效支撑行程设计，可覆盖镗杆伸出主轴后的有效支撑区间，安装时仅需将法兰端面与机床安装基面贴合，拧紧紧固件即可完成定位，无需复杂的现场配做调整，安装边界预留有扳手操作空间与润滑管路接入空间，可适配不同规格的数控镗床改造与配套需求，有效提升深孔镗削工序的加工稳定性，降低废品率。
