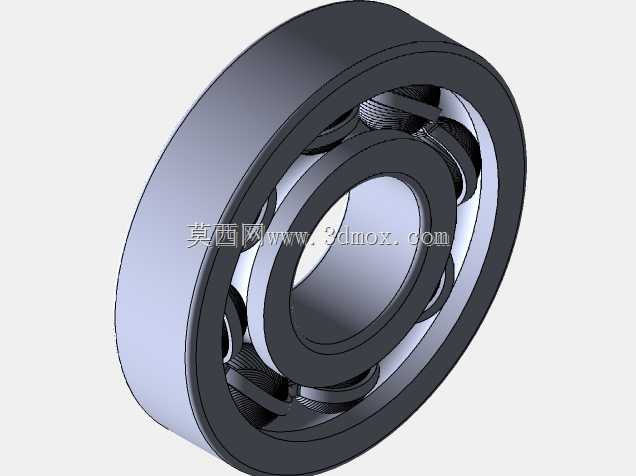

深沟球滚动轴承精密结构三维设计

深沟球滚动轴承是工业传动系统中应用范围最广的通用支撑部件，广泛覆盖从普通民用家电、小型输送设备、中小型电机到精密机床主轴、汽车传动单元、工程机械旋转机构等各类需要降低旋转摩擦系数、保障轴系回转精度的场景，是旋转类设备不可或缺的核心基础零部件。这款滚珠轴承的核心功能是承接轴系运转过程中的径向载荷，同时可根据安装工况适配一定比例的轴向载荷，通过内圈、外圈之间均匀排布的滚动钢球，将轴与安装座之间的滑动摩擦转化为滚动摩擦，大幅降低设备运转过程中的能量损耗与部件磨损速率，有效延长整套设备的无故障运行周期。

在设计思路上，这款轴承严格遵循滚动轴承的力学承载逻辑开展结构设计：首先完成内外圈滚道的曲率匹配设计，滚道截面圆弧半径略大于钢球半径，既保证钢球在滚道内滚动时的接触应力处于材料许用范围，又预留合理的运转间隙避免卡滞；其次对保持架的兜孔结构做了等距排布设计，每个兜孔对应一颗钢球，确保所有滚动体在圆周方向均匀分隔，避免钢球之间直接接触产生额外摩擦与碰撞噪音，同时引导钢球在非承载区保持正确位置，提升轴承高速运转时的稳定性。

从外形尺寸与安装边界来看，这款轴承采用标准深沟球轴承的对称环形结构，内圈设置与轴径配合的圆柱通孔，配合公差符合基孔制设计要求，可直接与对应公称直径的旋转轴实现过盈或过渡配合；外圈设置与轴承座孔配合的圆柱外圆面，适配基轴制的安装座孔公差要求；轴承的轴向宽度、内外径尺寸均遵循通用安装尺寸规范，可直接替换同规格的标准轴承产品，无需对配套安装结构做额外修改。设计过程中充分考虑了实际安装的限位需求，内外圈端面均为平整的垂直于轴线的定位面，可通过轴肩、孔肩实现轴向定位，防止轴承运转过程中出现轴向窜动，保障轴系的回转精度。钢球的直径与数量经过承载能力校核，可满足常规工况下的额定动载荷、额定静载荷要求，适配中等转速、常规载荷的通用传动场景，整体结构无冗余设计，各部件之间的装配间隙经过合理设定，既保证运转灵活性，又避免间隙过大引发的振动与精度损失。
