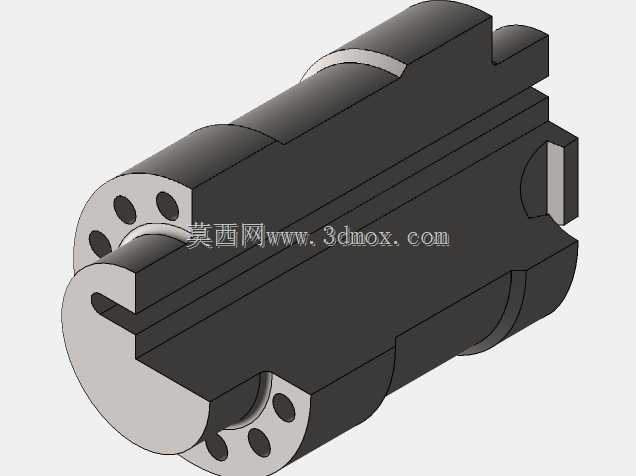

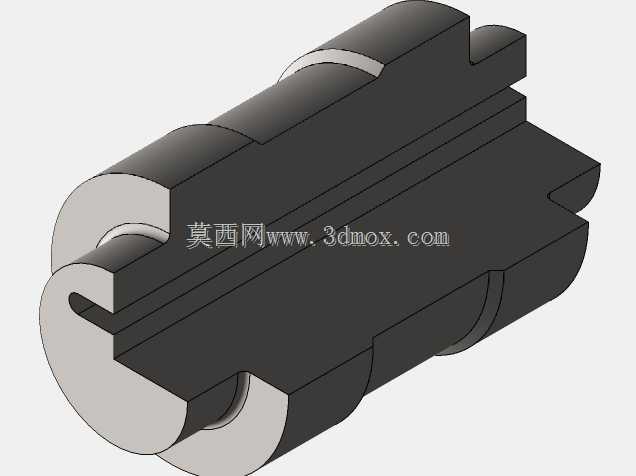

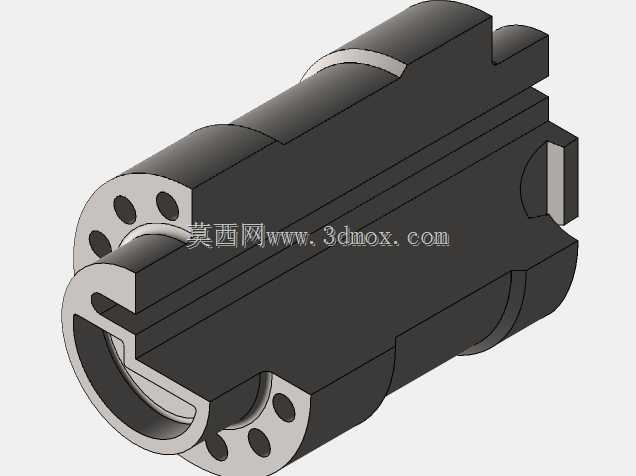

技能考核用工具气缸结构三维设计

这款工具气缸属于气动执行元件范畴，主要面向小型工装夹具、精密装配工位、教学技能考核场景设计，可在低压气动回路中完成直线往复驱动动作，适配小行程、小推力的作业需求，常见于电子元器件装配、小型工件夹紧定位、教学实操考核的实训装置中，能够为末端执行机构提供稳定的直线输出动力，相比同规格电动驱动部件，它响应速度更快、结构更简单，后期维护成本更低，适配常规工厂压缩空气气源即可投入使用，无需额外配置复杂的驱动控制模块。

从功能特性来看，这款气缸采用一体化集成式缸体结构，将活塞容腔、导向段、安装定位结构整合在同一主体上，减少了分体式装配带来的密封泄漏风险，缸体端部设计有扁位定位结构，可直接嵌入工装的对应安装槽内，无需额外设计复杂的固定压块即可完成周向防转，安装便捷性大幅提升。缸体侧面预留的密封槽位可适配标准O型密封圈，能够保证活塞往复运动过程中的容腔密封性，避免气压泄漏导致的推力损失，端部的开槽结构可直接连接小型夹爪、推块等末端执行件，无需额外加装过渡连接接头，缩短了整个驱动单元的轴向安装尺寸。

在设计思路上，这款气缸优先考虑了紧凑安装空间下的适配性，整体采用圆柱主体加侧边定位凸台的结构形式，在保证缸壁足够承压厚度的前提下，尽可能压缩了径向占用空间，能够适配狭小工装内部的安装需求。设计过程中对活塞行程做了合理限定，匹配小型作业场景的行程需求，避免过长行程带来的结构刚性下降问题，同时对各段轴径做了阶梯式设计，既满足活塞运动的导向精度要求，也兼顾了安装定位的配合公差，保证装配后气缸的运动同轴度，减少活塞运动过程中的卡滞风险。针对不同部件的重量做了合理分配，在保证结构强度的前提下尽可能降低整体自重，减少运动过程中的惯性冲击，提升动作响应的平稳性。

从安装边界来看，这款气缸主体为阶梯轴类结构，最大外径处为缸体主容腔段，安装时需保证安装孔与缸体主轴线的同轴度公差在合理范围内，端部扁位结构的尺寸与安装槽的配合间隙需控制在小间隙配合区间，既保证安装便捷性也避免周向窜动。轴向安装尺寸需预留足够的活塞运动空间，避免末端执行件运动到行程终点时与周边结构发生干涉，进气接口位置需预留气管接头的安装操作空间，方便后期气管接驳与维护。整体结构无突出的尖锐棱角，安装后不会对周边管线、操作人员造成剐蹭风险，适配各类小型自动化工装、教学实训台的安装布局要求。
