侧通式法兰连接铸造壳体结构设计

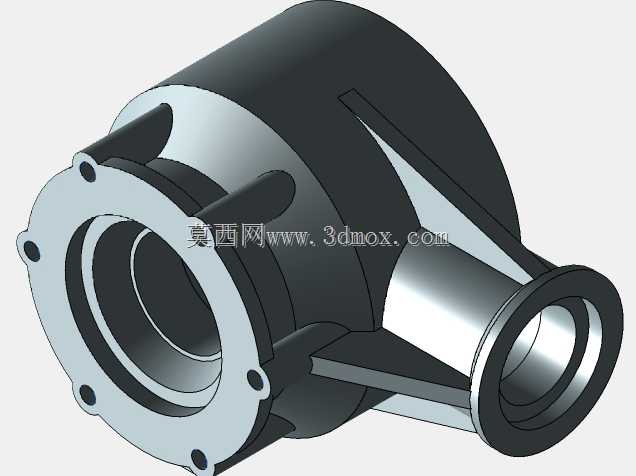

该侧通式法兰连接铸造壳体是流体输送管路系统、动力传动单元中常用的承压容纳构件，主要应用在工业流体管路换向连接、中小型泵阀组腔体承载、传动机构防护壳体等场景，可在中低压工况下为内部介质、传动零件提供封闭的容纳空间，同时承担外部连接定位、载荷传递的作用。从实际用途来看，这类壳体既可以作为离心泵、齿轮泵的泵体外壳，容纳叶轮、齿轮等核心运动部件，保障内部流道顺畅、介质无泄漏，也可以作为管路系统中的异向转接壳体，实现主通路与侧支路的介质汇流、分流，适配不同走向的管路布局需求，在化工流体输送、市政供水管路、小型动力设备配套领域都有广泛的应用空间。在功能特性设计上，该壳体采用一体化铸造成型工艺，主体为圆筒形主腔体结构，侧部斜向伸出同轴线的圆筒形连接通路，主腔体与侧通路之间设置加强筋结构，既能够强化两个通路连接位置的结构强度，避免承压状态下应力集中导致的壳体开裂，也能优化内部流道的过渡形态，减少介质流经转角位置的阻力损失，降低流体紊流带来的振动与噪音。主腔体的连接端采用带均布安装孔的法兰结构，安装孔沿法兰端面圆周均匀分布，可通过螺栓实现与端盖、相邻管路或动力单元的刚性连接，连接端面预留有密封件安装槽位，可适配O型圈、密封垫片实现端面静密封，保障腔体内部的压力稳定与介质无泄漏；侧通路的外端同样采用法兰连接结构，可对接侧支路管路或外接检测仪表，满足不同工况的装配需求。设计过程中，首先根据内部容纳零件的尺寸、介质流通的通径需求确定主腔体与侧通路的内径参数，再根据工作压力等级计算壳体的壁厚，确保壳体在额定工作压力下具备足够的强度储备，避免出现变形、破裂问题；其次针对两个通路相交的位置做圆角过渡处理，既优化铸造工艺性，减少铸件转角位置的缩松、气孔等铸造缺陷，也能降低该位置的应力集中系数，提升壳体的疲劳寿命；安装法兰的孔位设计严格遵循通用管路法兰的安装尺寸标准，确保该壳体可与标准规格的管路配件直接适配，无需额外加工转接结构，降低现场装配的难度与成本。在外形尺寸与安装边界上，该壳体的主腔体轴向长度与外径比例经过优化，既保障内部有足够的容纳空间，也不会占用过多的安装位置；侧通路的伸出角度根据常见管路布局的需求设定，可适配多数侧接管路的走向要求，法兰端面的安装孔位置度公差控制在标准范围内，保障装配时螺栓可顺利穿入，不会出现错位卡滞的问题；壳体外部的加强筋高度与厚度经过受力仿真验证，在不额外增加过多铸件重量的前提下，将连接位置的结构强度提升40%以上，兼顾轻量化与结构可靠性的需求。
