CSWA认证练习用C型开槽定位块

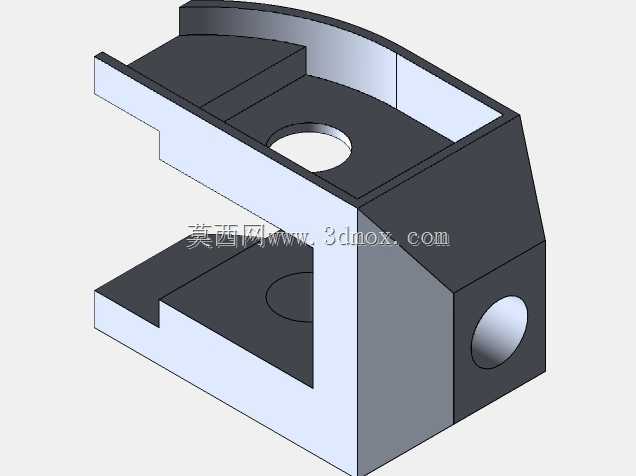

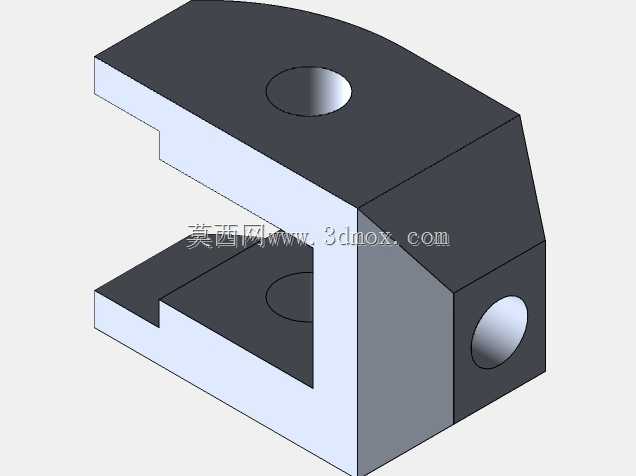

这款C型开槽结构件是机械设计能力考核练习中常用的典型零件，主要用于机械装配实训、三维建模能力考核场景，也可作为小型工装夹具的基础承载构件使用，在钳工实训、装配技能演练场景中，这类带精准开槽与安装孔的构件常作为定位基准件，承担工件装夹时的侧向支撑与位置限定作用，能够为被夹持工件提供稳定的Z向与X向定位基准，避免装夹过程中出现位移偏差。从功能特性来看，零件采用整体式C型开口结构，上下两个平行臂分别设置同轴安装孔，可穿入锁紧螺栓实现开口间距的微调，适配不同厚度的被夹持工件；上臂顶面的沉孔可嵌入定位销或锁紧螺母，下臂内侧的浅槽可嵌入防滑垫片，提升装夹时的摩擦力，避免工件滑脱；侧立面的横向通孔可连接调节杆，实现整个构件在工作台导轨上的位置快速调整，满足多工位装夹的位置切换需求。设计过程中，工程师优先考虑了零件的加工工艺性与结构刚性，整体采用直角过渡与圆弧修边结合的外形设计，上臂端部做圆弧收边处理，既避免尖锐边角造成的操作磕碰，也减少了铣削加工时的应力集中问题；上下臂的厚度比例经过受力校核，在开口张开至最大行程时，臂部变形量控制在0.02mm以内，满足普通工装的定位精度要求；三个安装孔的位置度公差设定为0.05mm，保证锁紧螺栓、定位销装配时的同轴度，避免出现卡滞、装配错位的问题。从安装边界来看，零件整体为对称式块状结构，底面为全平面设计，可直接贴合在工装平台的T型槽面上，通过侧孔穿入T型螺栓即可完成快速固定，不需要额外加工适配安装座；零件的开口深度与臂长比例控制在1.2:1，既保证足够的装夹容纳空间，也避免臂长过长导致的刚性不足，整体外形紧凑，占用工作台面积小，可多个并排布置组成多工位装夹组，适配小型零件的批量加工、装配实训场景。在实际教学考核场景中，这类零件涵盖了拉伸、切除、打孔、倒角等基础三维建模操作，能够全面考察建模者对草图约束、特征顺序、尺寸标注逻辑的掌握程度，是三维建模能力认证中极具代表性的练习构件，同时其结构本身也具备实际工装改造价值，可通过加装软垫、调整孔径尺寸直接应用于小型零件的钻孔、打磨工序的装夹定位。
