单通道水平检测探头阵列结构设计

该单通道水平检测探头阵列主要面向工业平面度检测、水平姿态校准类应用场景，可适配自动化产线的工件就位检测、设备安装调平、板材平整度筛查等实际作业需求，作为前端传感采集单元，能够将接触或近距感应到的水平偏移信号转化为可传输的电信号，为后端的调平执行机构、检测判定系统提供可靠的数据支撑。

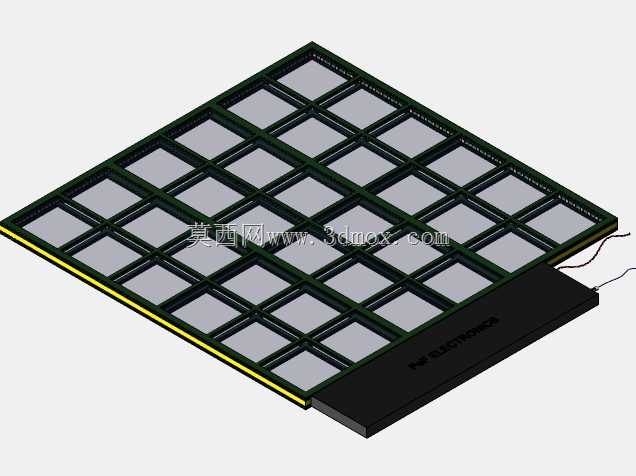

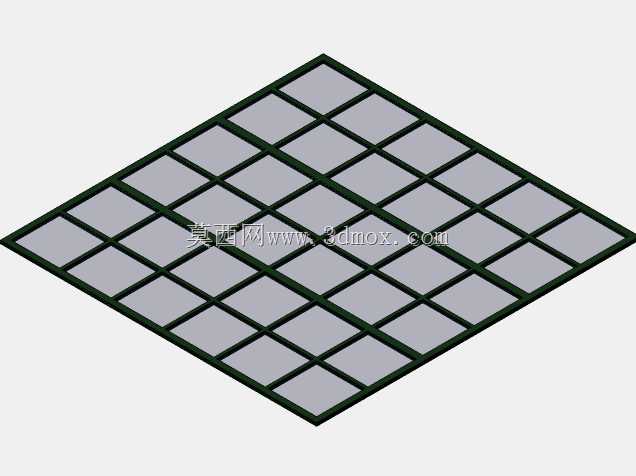

从产品功能特性来看，该探头采用网格化阵列排布设计，整面共设置六行八列合计四十八个独立感应单元，每个单元通过框架结构做独立分隔，避免相邻感应点位的信号串扰，保障每个检测点位的信号采集精度；阵列侧边集成一体化的信号处理转接模块，所有感应单元的接线统一汇入该模块做初步信号整理后向外输出，大幅简化了外部接线的复杂度，也避免了多线束散乱排布带来的信号干扰、安装剐蹭风险。

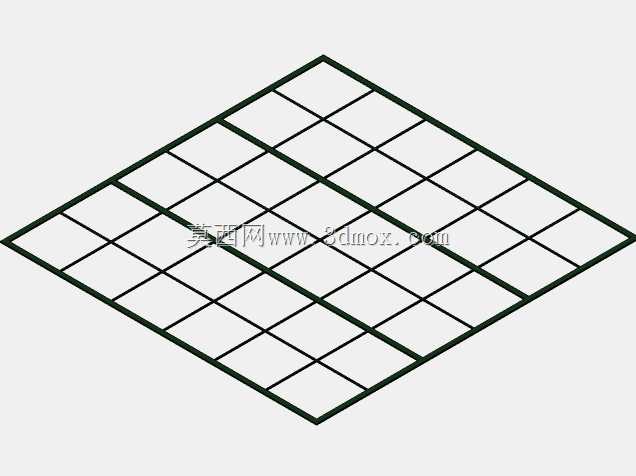

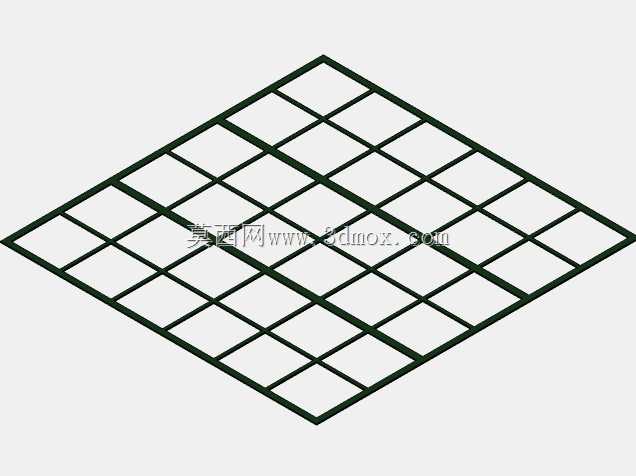

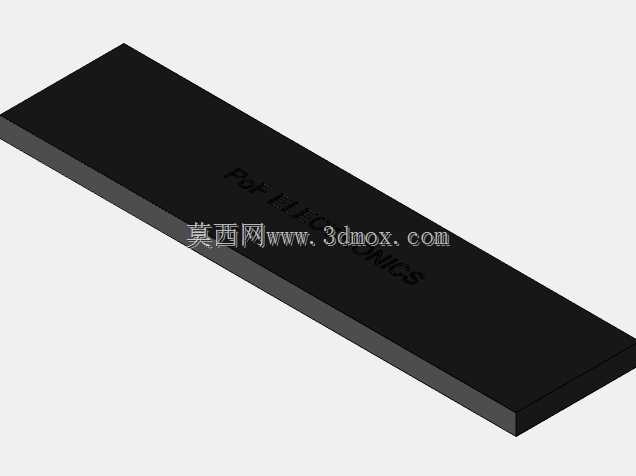

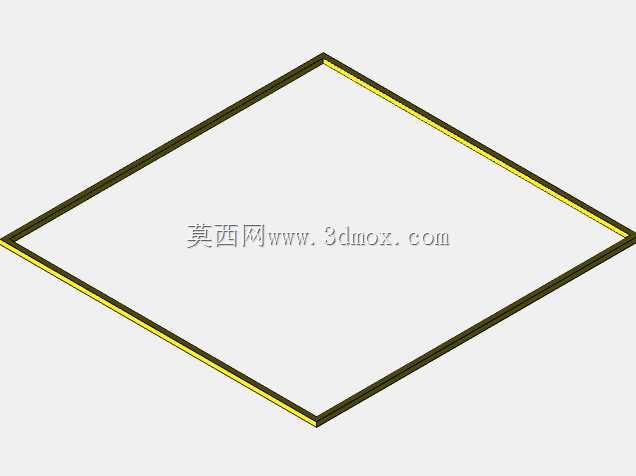

在设计思路上，该结构优先考虑了检测面的受力均匀性，外围框架采用带加强筋的格栅式结构，在保障整体结构刚性的同时尽可能降低自重，格栅边框的厚度经过优化，既能够为每个感应单元提供稳定的安装定位基准，也不会占用过多的检测有效面积；转接模块与阵列主体采用嵌入式拼接设计，模块边缘与阵列边框做齐平处理，没有突出的结构棱角，避免安装过程中与周边设备发生磕碰，模块表面预留的标识区域可标注接线定义与通道信息，方便现场安装调试时的接线核对。

从外形尺寸与安装边界来看，该探头阵列整体为薄型方正结构，整体厚度控制在较薄的区间内，可适配狭小安装空间的部署需求；阵列背面为平整安装面，可通过粘接、压条固定或者螺丝锁附的方式安装在检测工位的基准面上，安装时仅需要保障安装基准面本身的平面度符合要求，即可快速完成探头的部署；转接模块向外延伸的出线端设置在阵列侧边的居中位置，出线方向平行于检测平面，不会占用阵列上下方的安装空间，适配多种不同的安装工位布局，无论是固定在检测平台下方做穿透式检测，还是安装在检测工位上方做下压式检测，都能够满足安装空间的边界要求。

该结构在设计时还考虑了长期使用的维护便利性，每个独立感应单元都采用模块化嵌装设计，单个单元出现故障时可单独拆卸更换，不需要整体拆解整个阵列，大幅降低了后期的维护成本与停机时间；格栅框架的边缘做了圆角过渡处理，避免安装维护过程中划伤操作人员，也减少了应力集中带来的框架变形风险，保障长期使用过程中检测基准的稳定性。
