立式多层堆叠弹性缓冲支撑装置

该立式多层堆叠弹性缓冲支撑装置，主要面向工业生产场景中的重载减震、行程缓冲需求设计，可广泛应用于自动化生产线末端缓冲工位、重型设备隔震安装、冲压设备末端阻尼、重载物料输送线的承接缓冲环节，也可作为试验台架的可调弹性支撑单元使用，能够在承受轴向重载的前提下，通过多层结构的协同形变吸收冲击能量，避免刚性碰撞对设备、工件造成的损伤。

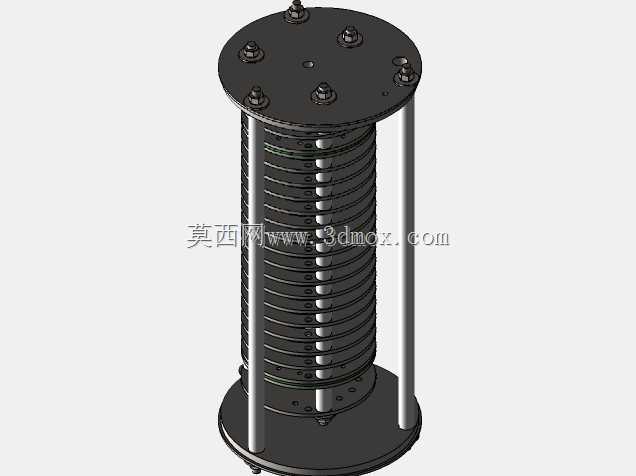

装置整体采用立式圆柱布局，核心功能依托多层叠合的弹性碟形单元实现，外围设置三根均匀分布的光滑导向立柱，上下两端配置圆形安装法兰盘，上端法兰盘预留多组内六角紧固点位，可直接与外部待缓冲的运动部件连接固定，下端法兰盘同样预留对应安装孔位，能够通过螺栓锁紧在设备基座、安装台面等固定基准上，安装边界清晰，无需额外定制转接件即可适配多数常规安装场景。

设计过程中优先考虑了重载工况下的受力均匀性，导向立柱沿圆周120度均匀排布，可对上下法兰的相对运动做精准径向约束，避免多层弹性单元在受压过程中出现偏载、侧倾问题，保障弹性形变始终沿轴向发生，大幅提升装置的使用寿命与缓冲一致性。多层堆叠的弹性单元采用等间距叠合设计，可根据实际工况的缓冲行程、承载需求调整叠层数量，单组装置即可覆盖从数吨到数十吨的轴向承载区间，缓冲行程可通过叠层数量灵活适配，无需重新设计整体结构。

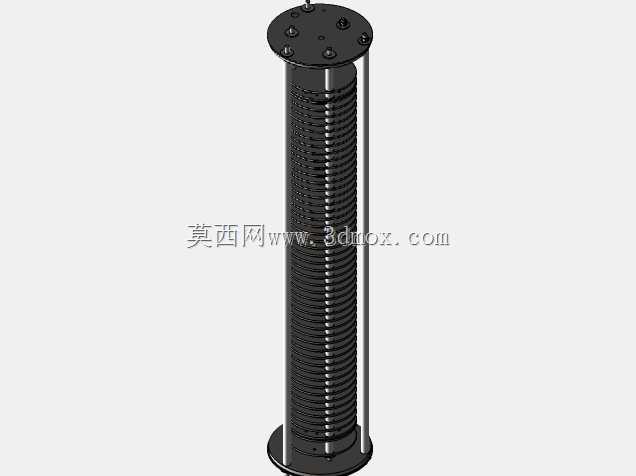

外形上整体为规整圆柱结构，径向尺寸紧凑，轴向高度可随叠层数量调整，安装时仅需预留对应圆柱空间即可，不会占用过多设备安装区域，上下法兰的安装孔位采用通用孔距设计，可直接替换同规格的传统螺旋弹簧缓冲组件，相比普通圆柱螺旋弹簧，该叠层结构在同等承载能力下轴向尺寸更小，缓冲刚度更平稳，不会出现普通弹簧压缩后期刚度陡增的问题，能够在整个缓冲行程内保持相对恒定的阻尼支撑力，冲击吸收过程更平缓，可有效降低冲击瞬间的峰值作用力，保护配套设备的结构安全。

装置的上下法兰与导向立柱采用可拆卸连接结构，后期维护时可快速拆解更换内部磨损的弹性单元，无需整体报废更换，维护成本更低，适配的工况场景更宽泛，无论是静态的设备隔震安装，还是动态的往复运动缓冲，都能提供稳定可靠的弹性支撑效果。
