立式液压汽车千斤顶三维结构设计

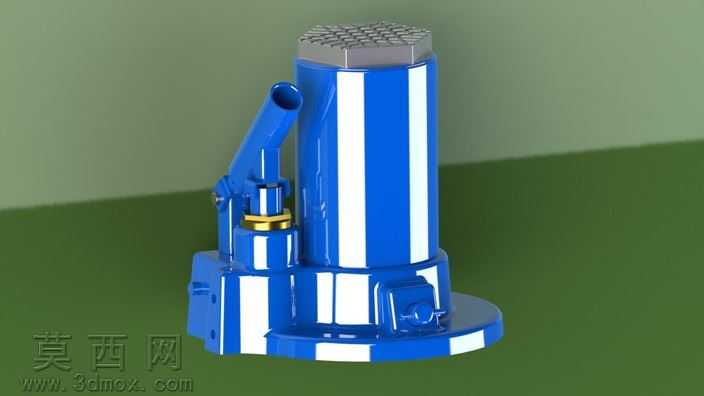

本作品为立式液压汽车千斤顶的三维数字化设计成果，建模过程严格遵循液压千斤顶的实际工作原理与结构比例，完整还原了产品的全部功能部件。建模阶段首先搭建整体装配基准，从底部的圆形支撑底座开始构建，底座采用带圆角过渡的宽边圆盘结构，保证承重时的接触面积与结构稳定性，建模时对底座与主油缸的连接过渡区域做了加厚处理，还原实际产品的应力分散设计。主油缸部分采用等径圆柱筒体结构，建模时精准控制油缸壁厚参数，还原液压腔体的密封容纳空间，油缸顶部设置带防滑格纹的六边形承重托头，托头表面的交错防滑纹理通过阵列特征实现，模拟实际产品增大接触摩擦力、防止顶升滑脱的功能设计。侧面的手动压杆结构采用倾斜式布局，完整构建了压杆与油缸连接的铰接支座、单向阀组安装位、回油阀结构，压杆本身做了符合人体工学的弯折处理，还原手动操作时的施力角度。整体建模过程中对各部件的装配间隙做了合理预留，比如压杆铰接处的转动间隙、油缸与活塞的配合间隙，都按照实际机械装配公差进行参数设置，保证模型的装配合理性。材质渲染阶段，主体油缸、底座、压杆支座等承重金属部件采用高光泽红色金属漆材质，模拟汽修工具常见的工业涂装效果，材质参数设置了合适的粗糙度与反光度，还原漆面的厚重金属质感；顶部承重托头采用哑光金属材质，表面防滑纹理处做了细微的磨损质感处理，模拟金属部件的使用质感；压杆部分采用同色系红色金属材质，与主体色调保持统一。渲染时采用柔和的影棚布光，主光源从侧上方照射，突出千斤顶的圆柱曲面轮廓与结构转折，辅助光源补全暗部细节，清晰展现各部件的连接关系与结构特征。设计过程中充分考虑了立式液压千斤顶的功能特性，所有结构都围绕液压顶升的工作逻辑搭建，没有冗余的装饰性结构，完整还原了这类汽修起重工具的工业设计特点，模型结构完整，部件拆分清晰，能够直观展现立式液压千斤顶的内部装配逻辑与外部造型特征。
