带框架式承载台的液压顶升装置设计

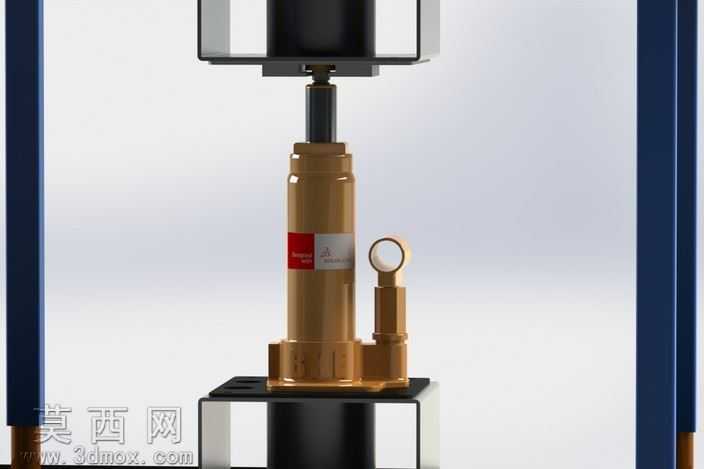

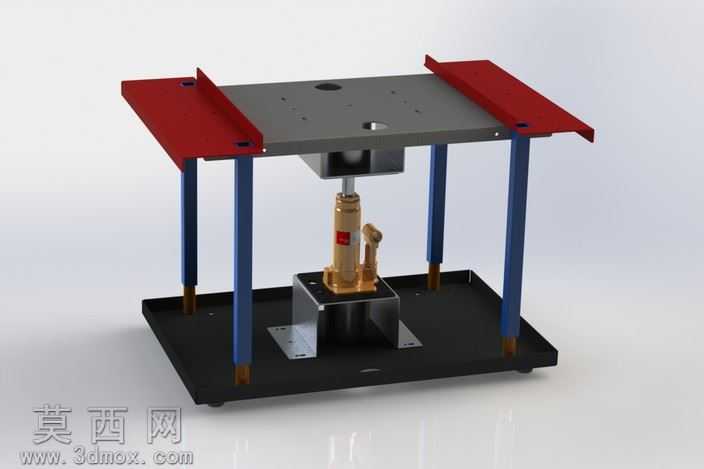

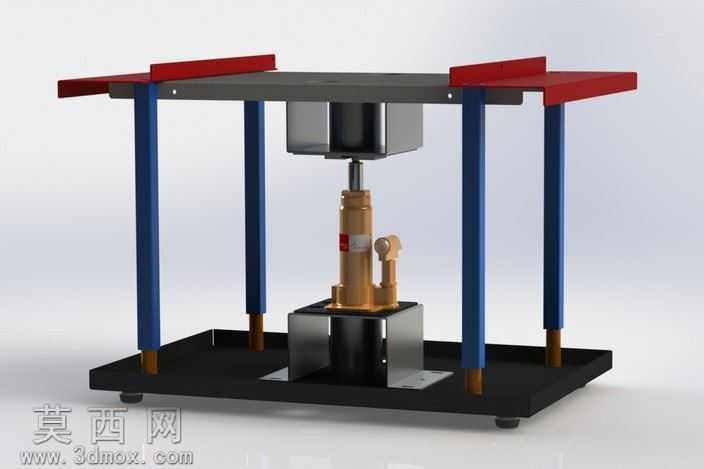

本作品为带框架式承载台的液压顶升装置三维模型，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循机械装配的公差配合逻辑，对每一处连接结构都做了贴合实际生产的约束设置，保证模型可直接用于工程参考与结构验证。模型整体采用上下双层板式框架结构，上层为作业承载平台，平台表面预留了多个规格一致的安装定位孔，可适配不同规格的待顶升工件装夹需求，平台两侧延伸出红色侧翼定位板，用于工件放置时的侧向限位，避免顶升过程中工件出现滑移偏移；四根蓝色立式支撑柱连接上下两层底板，为整个装置提供稳定的结构支撑，支撑柱与上下底板的连接处做了加厚衬套设计，模拟实际金属件的连接强度，避免长期受力出现连接松动。装置核心顶升部件采用立式液压千斤顶结构，建模时还原了千斤顶的泵体、压杆、顶升活塞杆、储油腔等细节结构，千斤顶底部通过金属定位座固定在下层黑色底板上，保证顶升作业时核心部件不会发生位移，顶升活塞杆顶端与上层承载平台的中心位置做了同轴度约束，确保顶升力垂直作用于承载平台中心，避免偏载带来的结构变形。渲染阶段采用工业产品写实渲染方案，不同部件根据实际材质做了区分设置：承载平台与侧翼板采用哑光红色金属漆材质，模拟实际喷涂防锈漆的钢板质感；支撑柱采用深蓝色磨砂金属材质，还原结构型钢的表面处理效果；上下底板采用哑光黑色金属材质，模拟重型设备底座的铸铁质感；液压千斤顶本体采用黄铜色金属与黑色密封件搭配的材质，还原真实液压元件的外观特征，所有金属部件都添加了细微的表面划痕与使用痕迹贴图，让渲染效果更贴近实际工业设备的真实状态，避免塑料感过重的失真问题。设计思路上，该装置针对小型工件的平稳顶升作业需求设计，摒弃了传统千斤顶单点支撑的不稳定问题，通过框架式承载台将顶升力均匀分散，既保留了液压千斤顶顶升力大、行程可控的优势，又解决了直接用千斤顶顶升工件时易打滑、易偏载的痛点，平台预留的安装孔可配合夹具固定不同外形的工件，适配多场景的小型顶升、压装作业需求，整体结构拆装逻辑清晰，所有连接部位都参考了标准紧固件的装配方式，模型可直接导出工程图用于实际加工参考。
