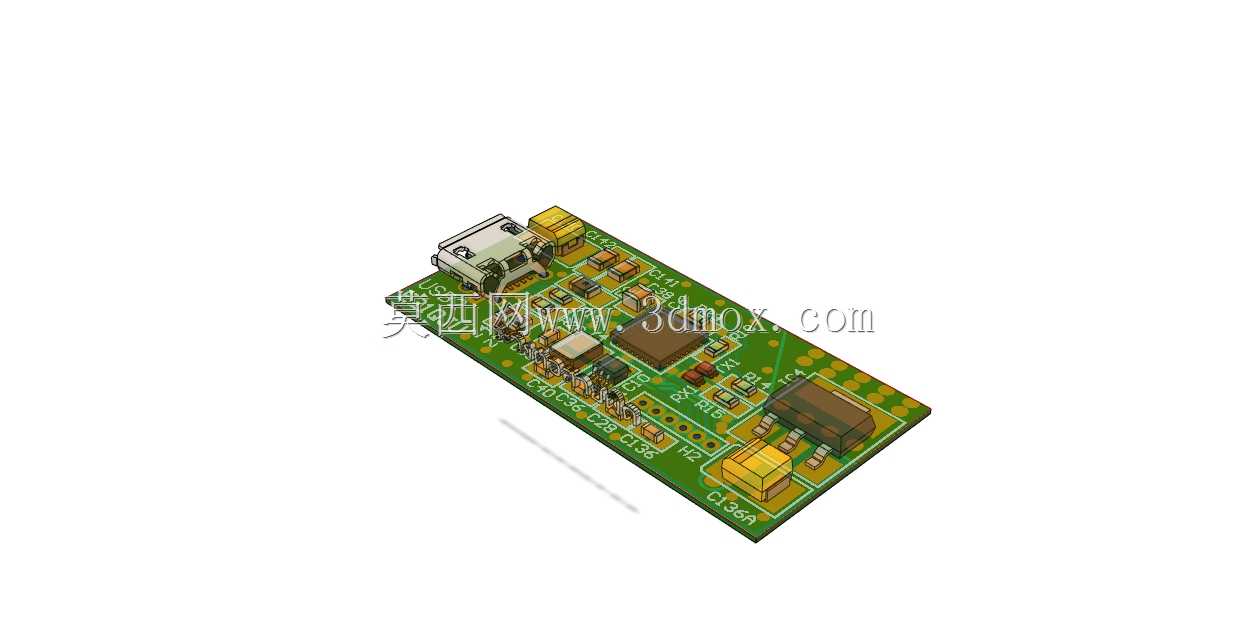

ARDUINO USB转接功能电路板设计

这款USB转接电路板是面向ARDUINO开源硬件生态开发的接口转换功能载体，主要应用于嵌入式开发、创客原型制作、小型智能设备调试、工业现场简易数据采集等场景，能够实现USB接口与ARDUINO主控板之间的信号转换、供电传输与通讯链路搭建，解决不同接口标准设备之间的连接适配问题，为开发者省去自行搭建接口转换电路的繁琐步骤，缩短原型开发周期。

从实际用途来看，该电路板既可以作为独立的USB转串口/转IO模块，直接连接电脑实现对下位机设备的程序烧录、数据交互与状态调试，也可以直接集成到小型智能终端、桌面级传感节点、教学实验装置内部，作为设备的固定通讯接口组件，承担设备与上位机之间的指令传输、数据回传功能，同时还能通过USB接口为后端主控电路提供稳定的5V直流供电，减少额外供电线路的布设需求。

在功能特性设计上，板载集成了USB接口防护电路、信号电平转换芯片、电源滤波模块与状态指示元件，能够有效抑制USB接口插拔过程中的浪涌冲击，避免后端主控芯片被异常电压损坏，同时将USB差分信号转换为ARDUINO主控可直接识别的TTL电平信号，保证通讯过程的稳定性与数据传输的准确性；板上预留的标准化焊盘可直接对接ARDUINO系列主控的对应引脚，无需额外飞线即可完成组装，降低了非专业用户的使用门槛。

设计思路上，整体遵循紧凑化、高可靠性的原则，元件布局充分考虑信号流向，将USB输入接口布置在板边便于外部线缆插接，核心转换芯片布置在板卡中部缩短高频信号走线长度，电源滤波电容紧贴芯片供电引脚布置，最大化降低电源纹波对信号传输的干扰；板卡边缘预留了固定安装孔位，可通过铜柱直接固定在设备外壳内部或开发平台上，避免使用过程中板卡移位导致的接触不良问题。

外形尺寸与安装边界方面，板卡采用狭长型矩形布局，整体厚度控制在常规PCB板厚加元件最高高度范围内，可适配绝大多数小型设备的内部安装空间，安装孔位间距符合通用电子模块的安装标准，可兼容市面上常见的原型固定支架与外壳安装位，元件最高高度不超过板卡表面10mm，不会与外壳或周边其他元件产生安装干涉，能够满足嵌入式集成与桌面实验两种场景的安装使用需求。
