家用立式无烟燃烧炉结构设计方案

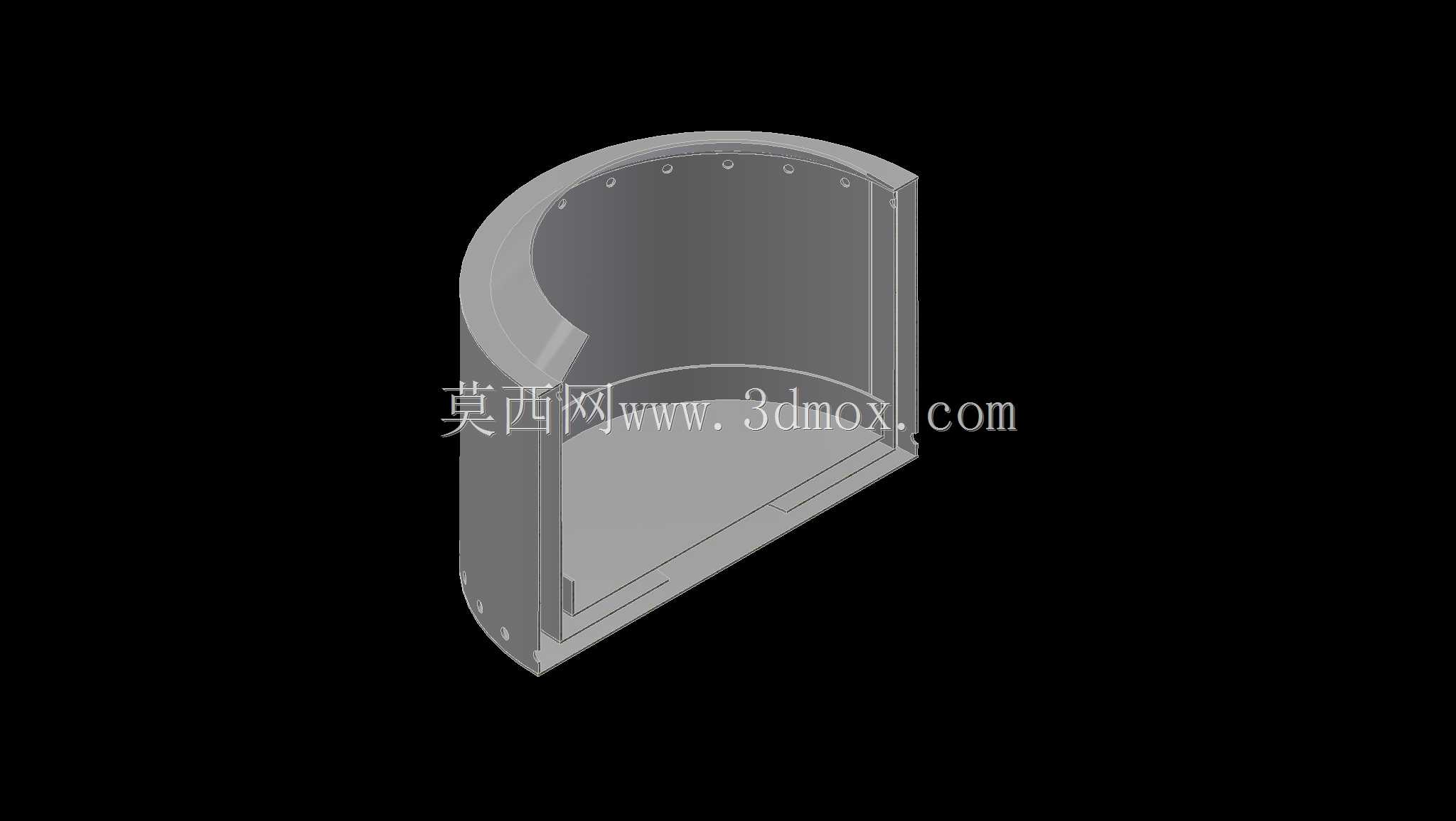

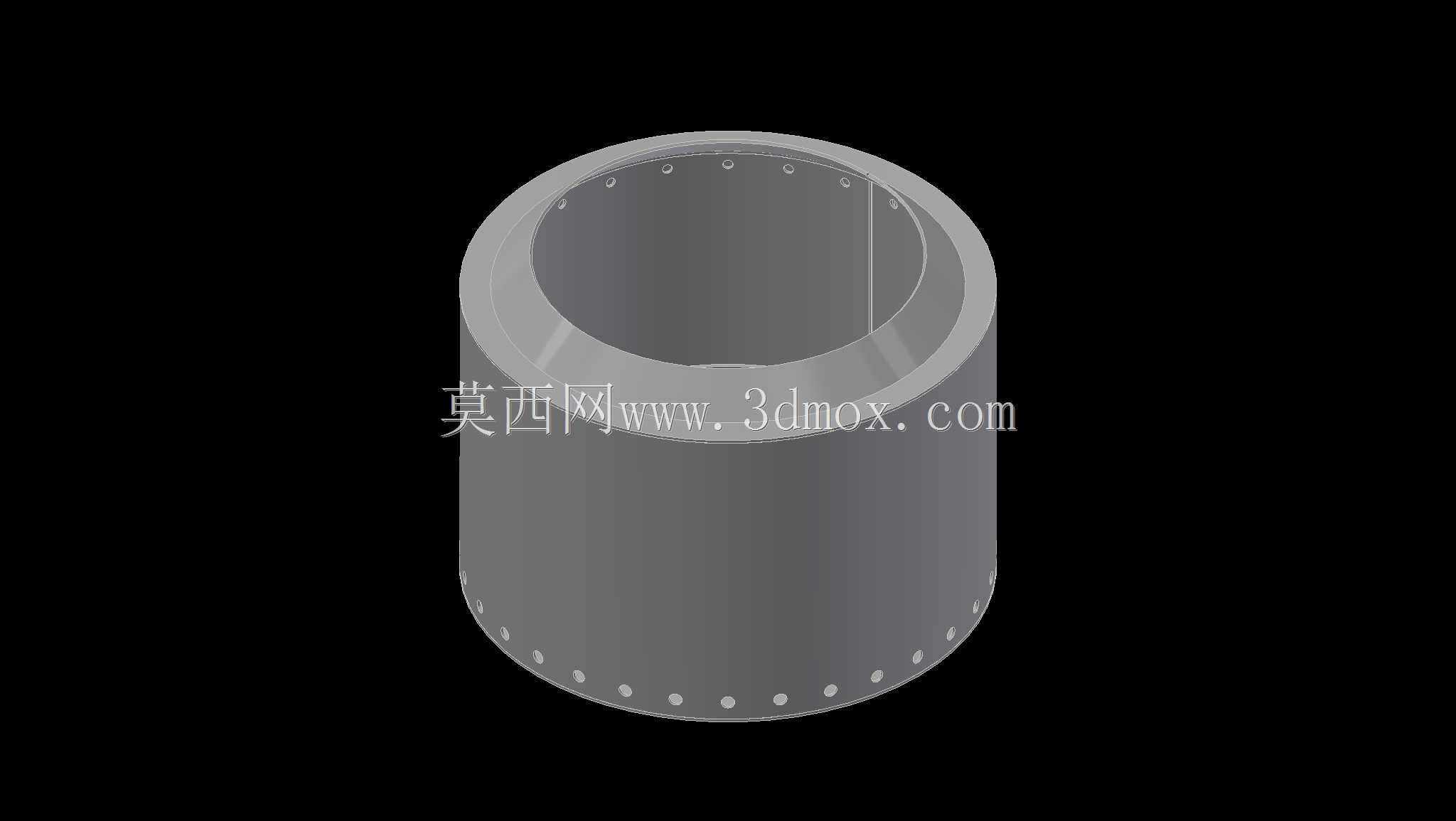

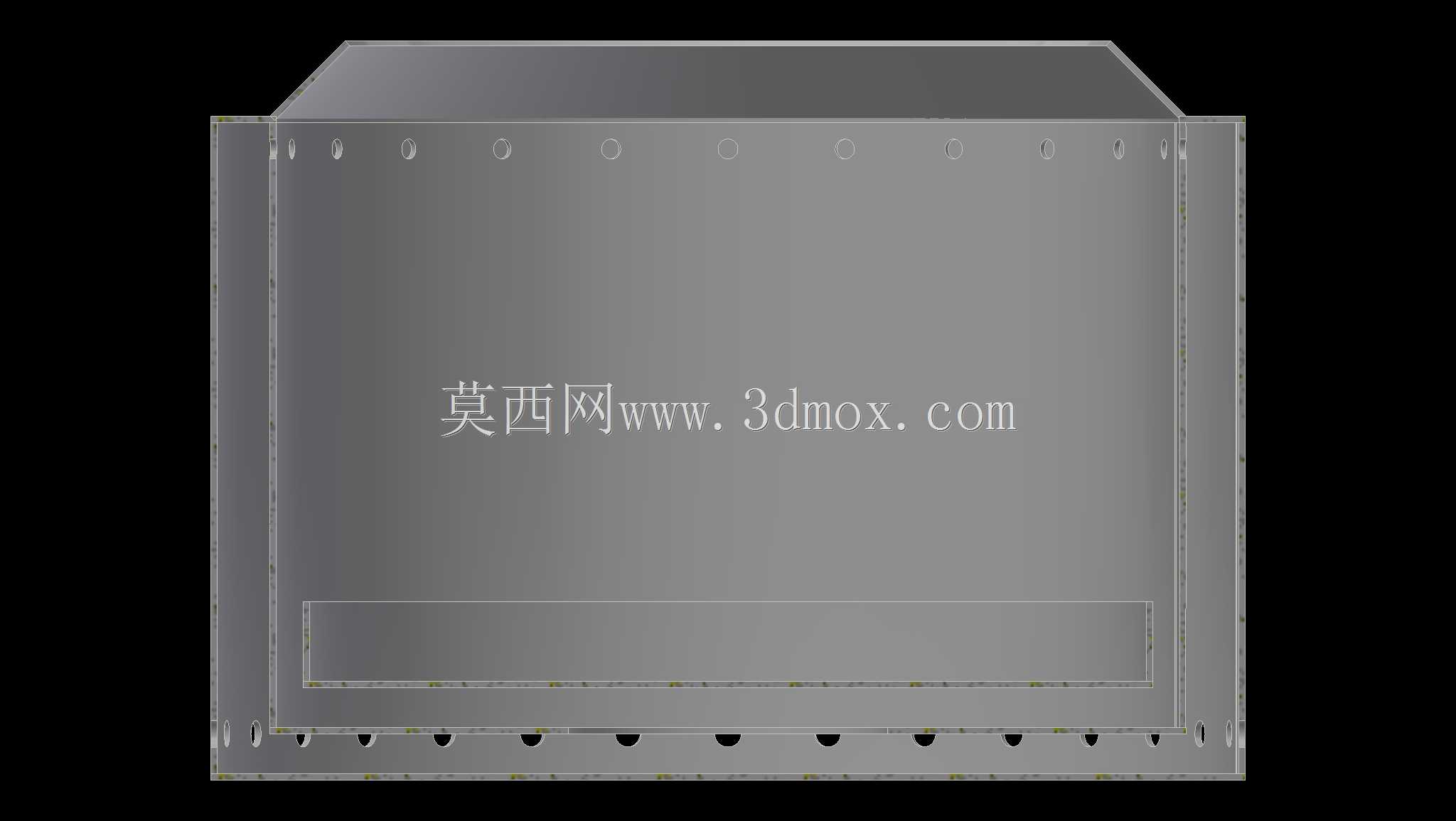

这款无烟壁炉主要面向民用取暖、小型户外烹煮配套等应用场景，可适配乡村自建房客厅、独栋住宅休闲区、户外庭院固定取暖点等多种安装环境，核心作用是在固体燃料燃烧过程中通过结构设计实现充分配风，减少燃烧不充分产生的烟尘逸出，兼顾取暖效率与使用场景的空气质量要求。从功能特性来看，该炉体采用立式圆筒形整体结构，筒身上下边缘均匀布置多组配风小孔，下部小孔负责为初次燃烧提供足量的一次进风，让落入炉腔底部的燃料可以充分引燃，上部环形布置的小孔则负责输送二次补风，让燃烧过程中上升的可燃挥发分与高温烟气在炉腔上部与新鲜空气充分混合，实现二次燃尽，从结构根源上减少未完全燃烧的碳颗粒随烟气排出，达到无烟燃烧的效果。在设计思路上，整体采用等径直筒的腔体结构，一方面可以最大化利用内部燃烧空间，让燃料堆叠过程中保持均匀的通风间隙，避免局部燃料过密导致的燃烧不充分；另一方面圆筒形结构的受热面均匀分布，炉壁向外辐射热量的范围更均衡，不会出现方形炉体边角处热量集中或者散热不均的问题。炉体上下端的翻边结构既可以提升整体筒身的结构刚度，避免长期高温灼烧下出现筒壁变形，也可以作为安装定位的基准面，上端可直接对接排烟管道组件，下端可匹配配套的炉座或者灰斗结构，无需额外设计复杂的连接转接结构。从安装边界来看，该炉体整体为回转体结构，外径尺寸适配常规家用壁炉的嵌入安装预留空间，安装时仅需要保证炉体周边预留足够的安全隔热距离，底部做好承重与隔热铺垫，上端排烟道对接处做好密封处理即可完成基础安装，不需要额外定制复杂的配套固定件。筒身的配风孔径经过匹配计算，在自然进风的条件下即可满足燃烧所需的风量要求，无需额外加装强制送风风机，整体结构无复杂活动部件，日常使用过程中仅需要定期清理下部灰腔的积灰即可，维护难度极低，适合非专业用户日常使用。炉体的整体壁厚设计兼顾了耐高温强度与导热需求，既可以保证长期高温燃烧下的结构强度，也可以让炉壁保持合适的温度向外辐射散热，提升整体取暖的热利用效率，避免过多热量随烟气直接排出造成的能源浪费。
