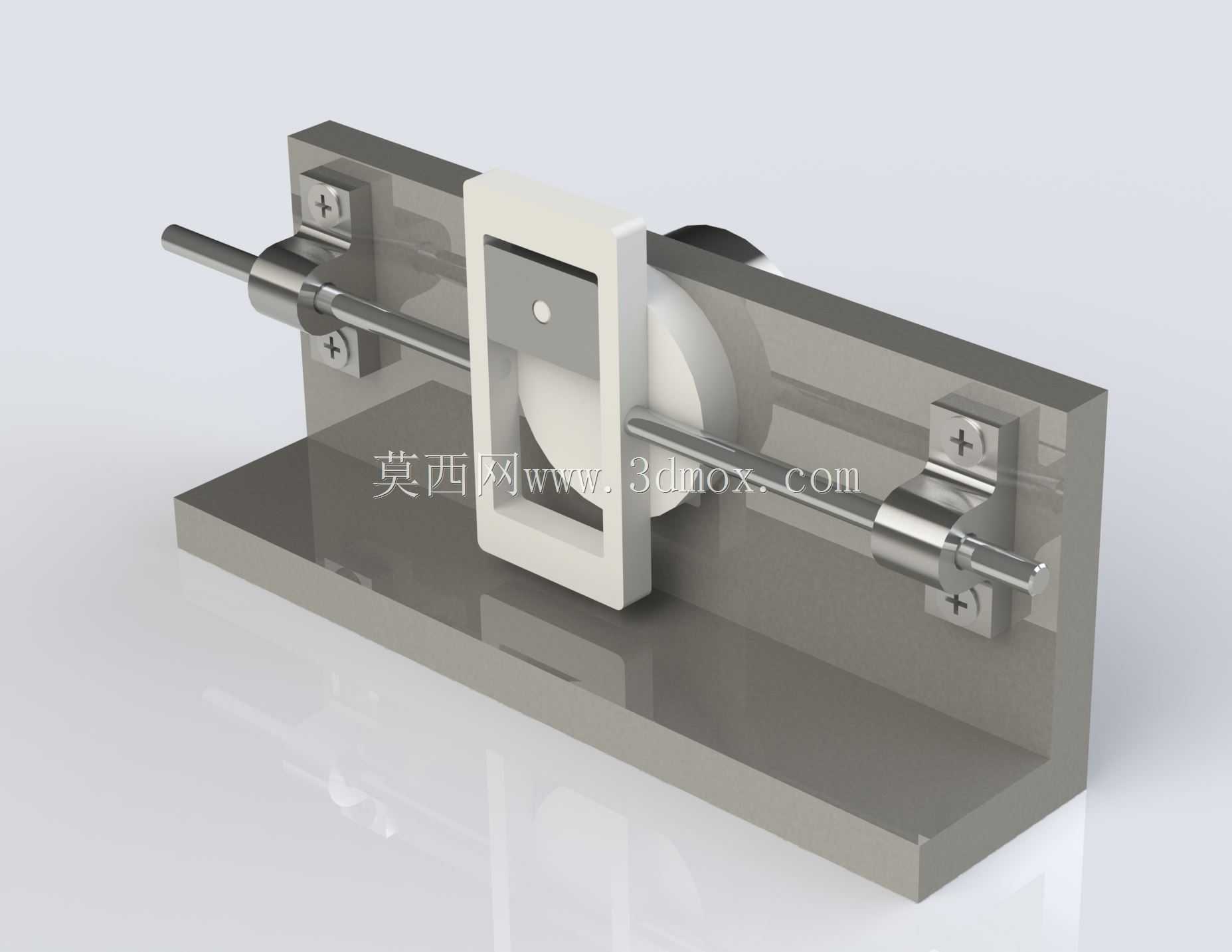

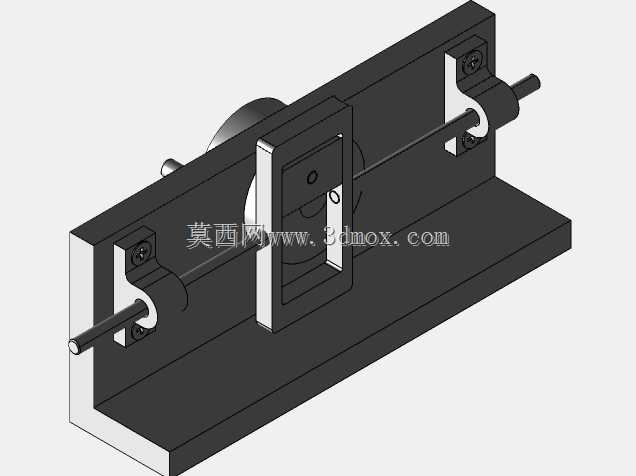

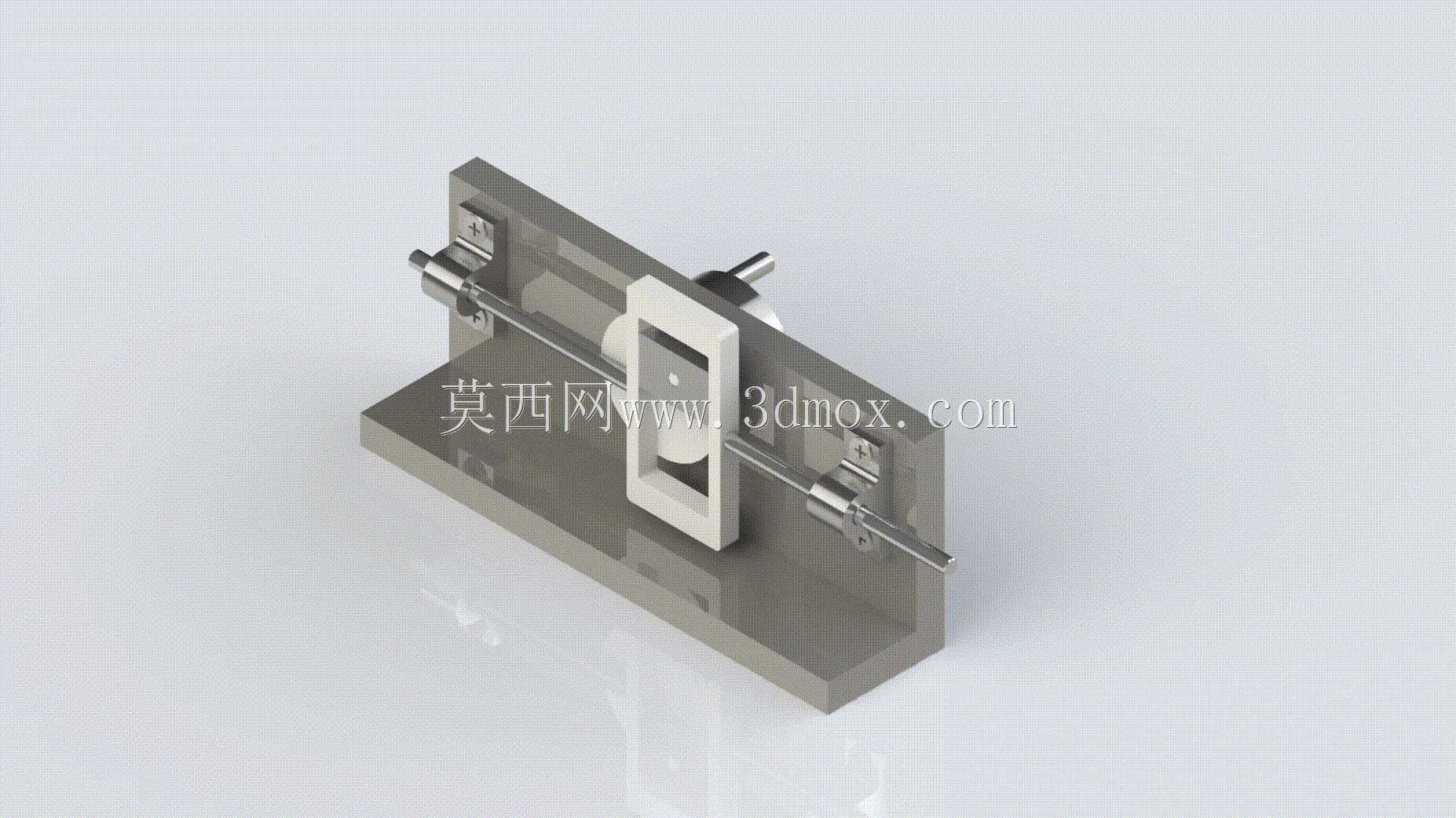

苏格兰轭式直线旋转转换传动机构

该苏格兰轭传动机构是一类经典的旋转运动与直线往复运动转换装置，核心应用场景覆盖小型物料搅拌、轻工往复进给、实验台传动演示以及小型食品加工设备的动力传递环节，尤其适配需要将连续回转输入转化为定行程直线往复输出的工况，相比传统曲柄滑块结构，它的往复运动规律更接近纯正弦特性，运行过程中侧向分力更小，传动平稳性更优。从实际用途来看，这套机构可直接作为小型搅拌设备的核心传动单元，带动搅拌头完成既定轨迹的往复搅拌动作，也可嵌入小型自动化生产线的短行程推送工位，完成工件的定距推送与复位，在教学演示场景中，它也能直观展示运动转换的机械原理，帮助学习者理解回转运动到直线运动的转化逻辑。产品功能特性上，这套苏格兰轭机构采用对称式双导轨支撑结构，滑动轭架与光轴导轨的配合间隙经过优化设计，既保证了往复运动的顺畅度，又能有效降低运行过程中的晃动量，输入轴端的偏心销与轭架槽口采用耐磨配合设计，长期运行下的磨损量可控，整体底座采用一体式安装平面，预留了多组固定安装孔位，可直接固定在设备机架或者实验台面上，不需要额外制作复杂的转接支架。设计思路层面，这套机构优先考虑了传动的可靠性与装配便捷性，所有传动部件都布置在底座上方的开放空间内，日常维护与部件更换不需要拆解整体底座，偏心销的偏心距可根据实际需要的往复行程进行适配调整，双光轴导轨平行度经过校准，保证轭架在全行程范围内都不会出现卡滞问题，输入轴的两端都预留了动力接入位，可根据安装空间选择左侧或者右侧接入驱动电机，适配不同的设备布局需求。外形尺寸与安装边界上，整套机构整体呈长方体布局，底座长度适配常规小型设备的安装空间，宽度方向不超过常规实验台的单工位安装宽度，高度方向预留了足够的轭架运动空间，不会出现运动部件超出底座边界的情况，安装孔位采用通用孔距设计，可直接适配市面上多数小型型材机架的安装孔位，不需要额外打孔改造，输入轴的轴心高度与常规小型减速电机的输出轴高度匹配，直接通过联轴器即可完成动力连接，不需要额外调整轴系高度。
