电机鼓风机总成结构设计方案

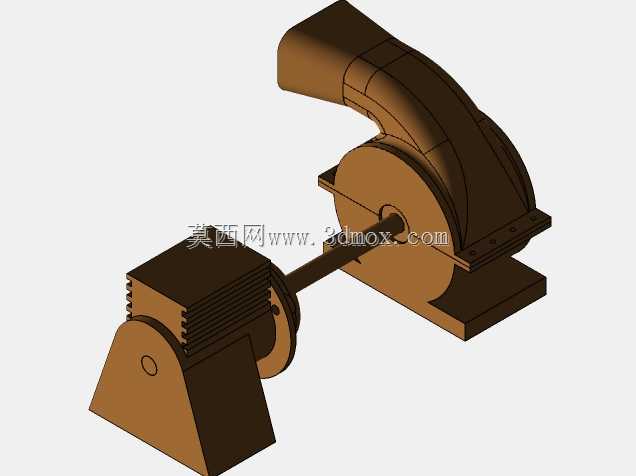

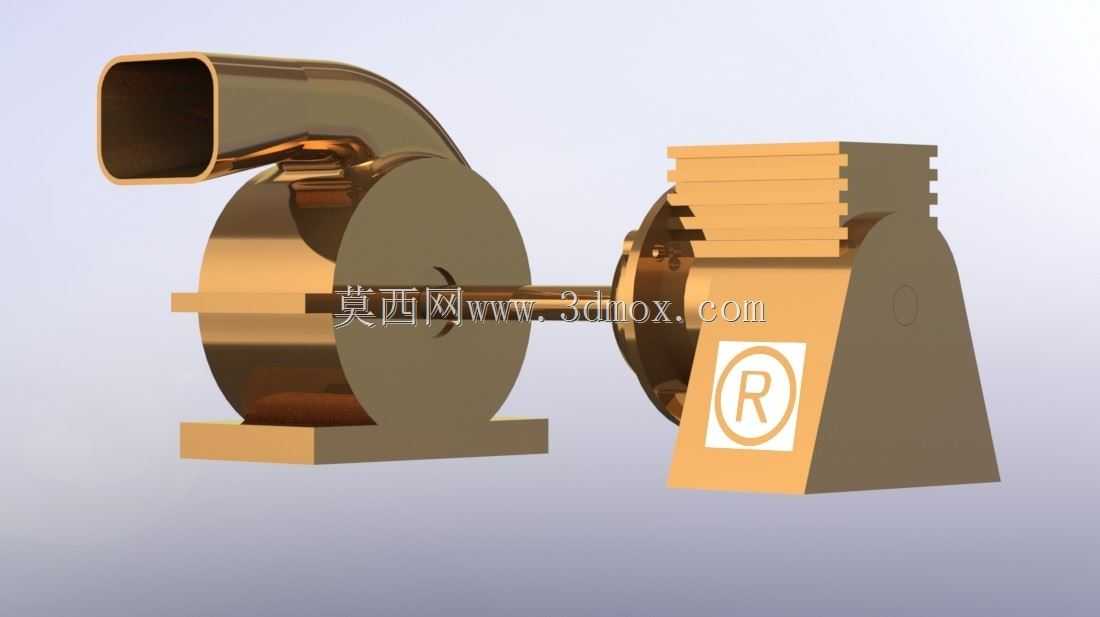

电机鼓风机总成是工业通风、物料输送、环境换气场景中应用极为广泛的动力送风单元，常见于生产车间通风换气、小型工业设备散热送风、轻工生产线物料风送、商用建筑新风补给等场景，承担着将电机旋转动能转化为空气定向流动压能的核心作用，是整套送风系统的动力核心部件。这套总成采用同轴直连的结构布局，将动力输出端与风轮腔体直接串联，省去了传统皮带传动带来的传动损耗与张紧维护需求，整体结构紧凑，安装时不需要预留额外的传动部件安装空间，能够适配狭小的设备舱或墙体安装位。从功能特性来看，整套总成分为动力段与风腔段两个核心部分：动力段采用散热筋外置的机壳结构，沿电机轴向排布的多层散热筋能够在电机运行过程中，通过自身旋转带动的周边空气流动带走绕组产生的热量，避免长时间高负载运行出现过热退磁问题；风腔段采用蜗壳式流道设计，进风侧与电机轴同轴布置，出风侧采用方形过渡接口，能够直接对接方形通风管道，减少圆转方的变径接头配件，降低风路沿程阻力。在设计思路上，这套总成优先考虑装配与维护的便捷性，上下壳体采用分体式结构，通过侧边定位止口实现精准对位，日常维护时仅需拆开上下壳体连接结构即可更换内部风轮或密封件，不需要将整套设备从安装位完全拆解；轴端设置独立的轴盖结构，既能够对转轴形成轴向定位，避免运行过程中出现轴窜动带来的风轮擦碰壳体问题，也能够阻挡外界粉尘进入电机轴承位置，延长轴承的润滑维护周期。从安装边界来看，整套总成底部设置一体化的水平安装底座，底座上预留对应规格的安装固定孔位，安装时仅需要在支撑面匹配打孔即可完成固定，不需要额外制作焊接安装支架；出风接口的方形尺寸与常规同功率风机的风管尺寸通用，替换旧设备时不需要重新改造现有风路管线，能够直接适配原有通风系统的安装尺寸。整体结构在设计时充分平衡了送风效率与运行稳定性，流道内壁做顺滑过渡处理，减少风轮高速旋转时的湍流噪音，动力段与风腔段之间设置密封隔层，避免风腔内的高压空气窜入电机腔体带来的积尘问题，能够长时间在常规工业环境下稳定运行，适配多数中低压送风场景的使用需求。
