自行车辐条式车轮带轮胎三维设计作品

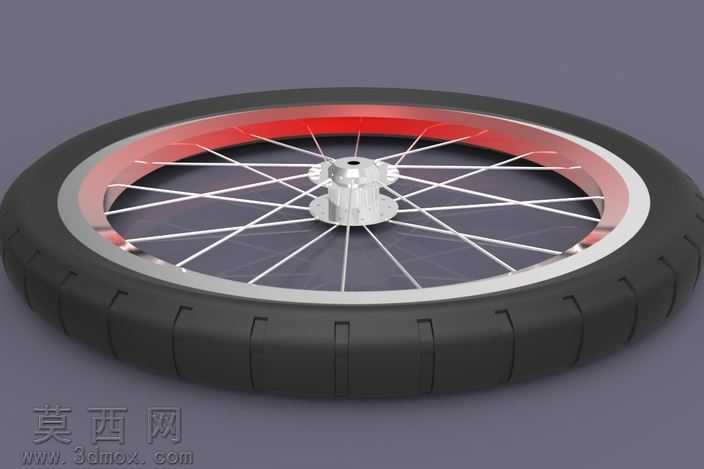

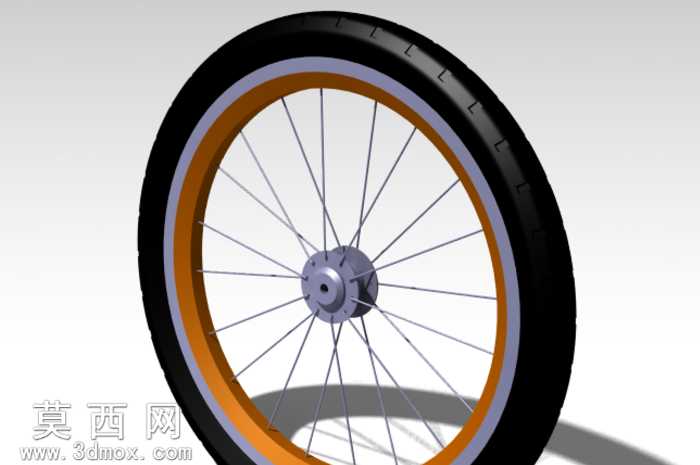

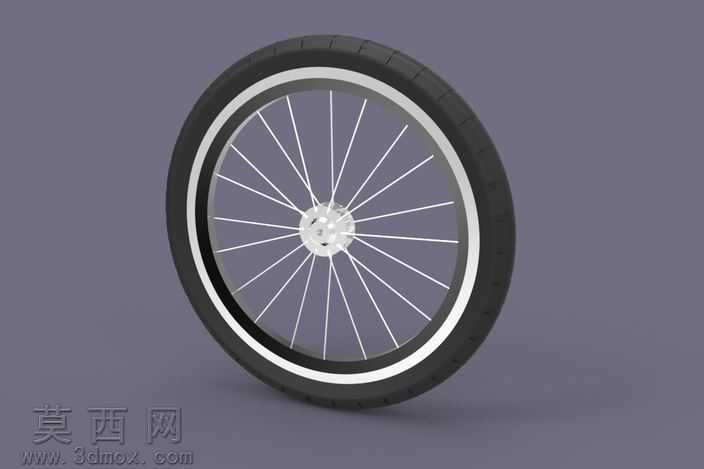

本作品为自行车辐条式车轮搭配外胎的三维设计成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配设计思路，先逐一完成单个零件的参数化建模，再按照实际装配约束完成整体轮组的拼接，可直接用于Catia组装设计实践场景。建模阶段首先处理外胎部分，参考常规民用自行车外胎的尺寸参数，通过旋转特征生成胎体基础轮廓，再通过阵列特征在胎面均匀排布防滑胎纹，胎侧添加模拟的规格标识凸纹，还原真实橡胶外胎的外观细节，胎体建模时预留了与轮圈配合的安装卡位，保证装配时的贴合度。轮圈部分采用双层圈结构设计，通过旋转生成基础环形基体后，切割出均匀分布的辐条安装孔、气嘴孔，轮圈表面做了分层材质区分，靠近轮胎侧的轮圈边缘做了金属亮面处理，轮圈主体做了哑光金属质感设置，中间的橙色装饰圈单独做了着色处理，还原民用自行车轮圈的常见配色方案。辐条部分采用等径圆条结构，先绘制单根辐条的拉伸实体，再通过圆周阵列命令，以轮毂中心轴为阵列中心，按照36根辐条的常规交叉编圈排布方式完成所有辐条的建模，每根辐条两端分别添加与轮圈、花鼓的配合约束，模拟真实编圈后的张力固定状态。花鼓部分作为轮组的核心转动部件，分别建模了花鼓轴身、两端法兰盘、中心轴孔、安装螺纹等结构，法兰盘上预留了对应辐条数量的穿线孔，轴身做了金属切削质感的处理，还原金属机加工零件的表面特征。渲染阶段采用工作室环境光设置，给橡胶外胎赋予哑光黑色橡胶材质，调整材质粗糙度模拟橡胶的微磨砂质感，轮圈金属部分赋予铝合金材质，添加轻微的环境反射效果，橙色装饰圈赋予亮面烤漆材质，辐条赋予亮面钢丝材质，花鼓部分赋予哑光镀锌金属材质，最终渲染出的效果清晰展现轮组的层次结构，各部件的材质区分明确，装配关系清晰，能够直观展现自行车车轮的完整结构，可用于结构教学、装配练习、产品设计参考等场景，模型装配逻辑完全贴合实际自行车轮的组装流程，各零件间无干涉问题，参数化的建模方式也支持后续对轮径、辐条数量、胎宽等参数进行调整修改，适配不同规格自行车轮的设计需求。
