工业传动用十字万向轴结构设计

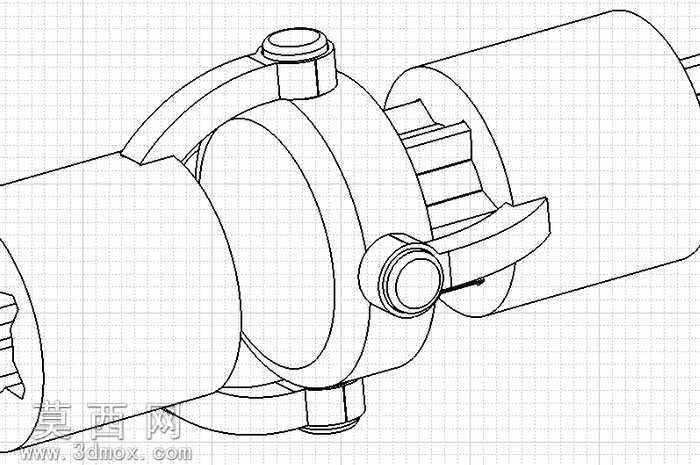

本万向轴三维模型采用参数化建模方式完成整体结构搭建，建模过程中先对核心的十字铰接副进行基准定位，依次完成两端轴头、连接叉架、锁紧螺栓、铰接销轴的特征绘制，所有配合尺寸均按照机械传动公差标准设定，保证各活动部件的运动干涉检查完全通过。模型的结构设计重点还原了万向轴的角度补偿功能，铰接部位的间隙预留符合实际装配要求，叉架与轴头的连接部位做了加强筋结构优化，可模拟实际工况下大扭矩传递时的受力分布。建模阶段对每个零件的倒角、退刀槽、螺纹特征都做了精细化还原，锁紧螺栓的六角头、销轴的卡簧槽等细节特征完整，未做过度简化处理。材质设定上，主体轴身与叉架部分采用合金结构钢材质参数，铰接销轴采用渗碳淬火钢材质，螺栓紧固件采用标准碳钢材质，不同材质的表面粗糙度、金属反光度参数均按照工业零件实际外观调整，渲染输出的线稿效果图可清晰展示各部件的装配关系与轮廓结构。设计思路围绕通用机械传动场景的使用需求展开，兼顾了不同轴径规格的适配性，铰接结构的转动角度范围符合常规万向传动的设计要求，整体模型可直接用于装配模拟、运动仿真、工程出图等后续工作，各零件可单独导出进行工程图绘制或加工工艺编制，模型的装配层级清晰，约束关系完整，可直接导入主流三维仿真软件进行扭矩传递、角度补偿的动力学分析，也可作为机械设计教学中万向传动结构的演示案例使用。
