D5泵配套定制配电板结构设计

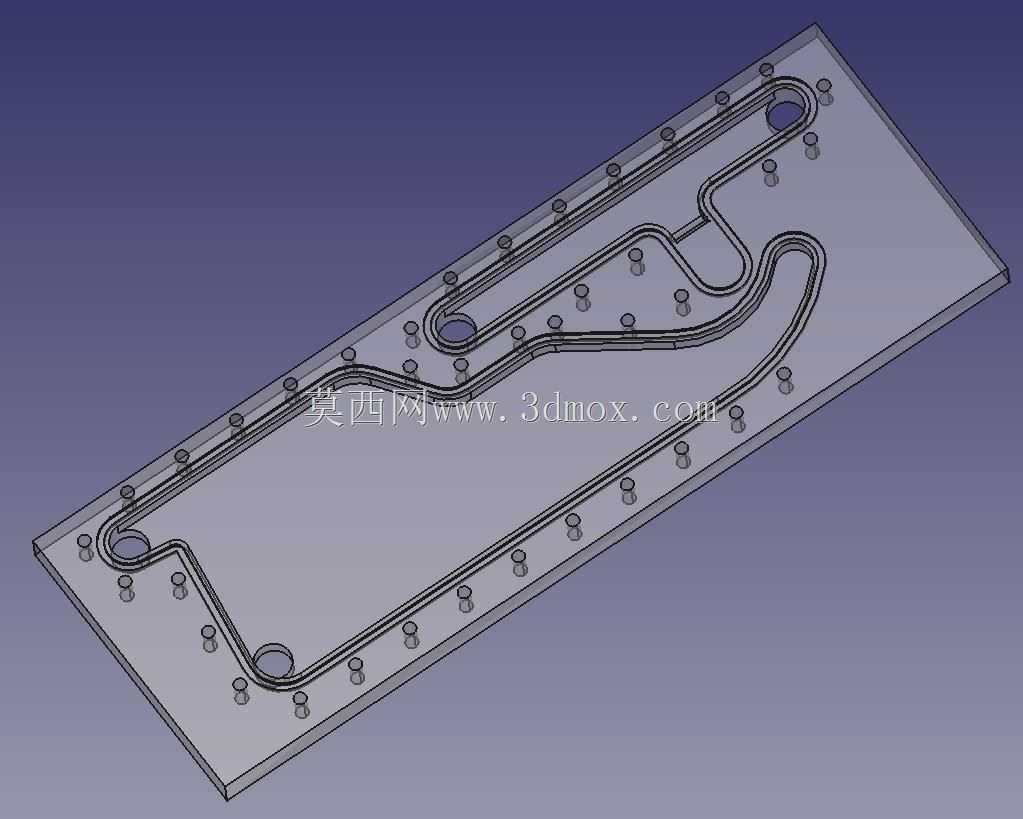

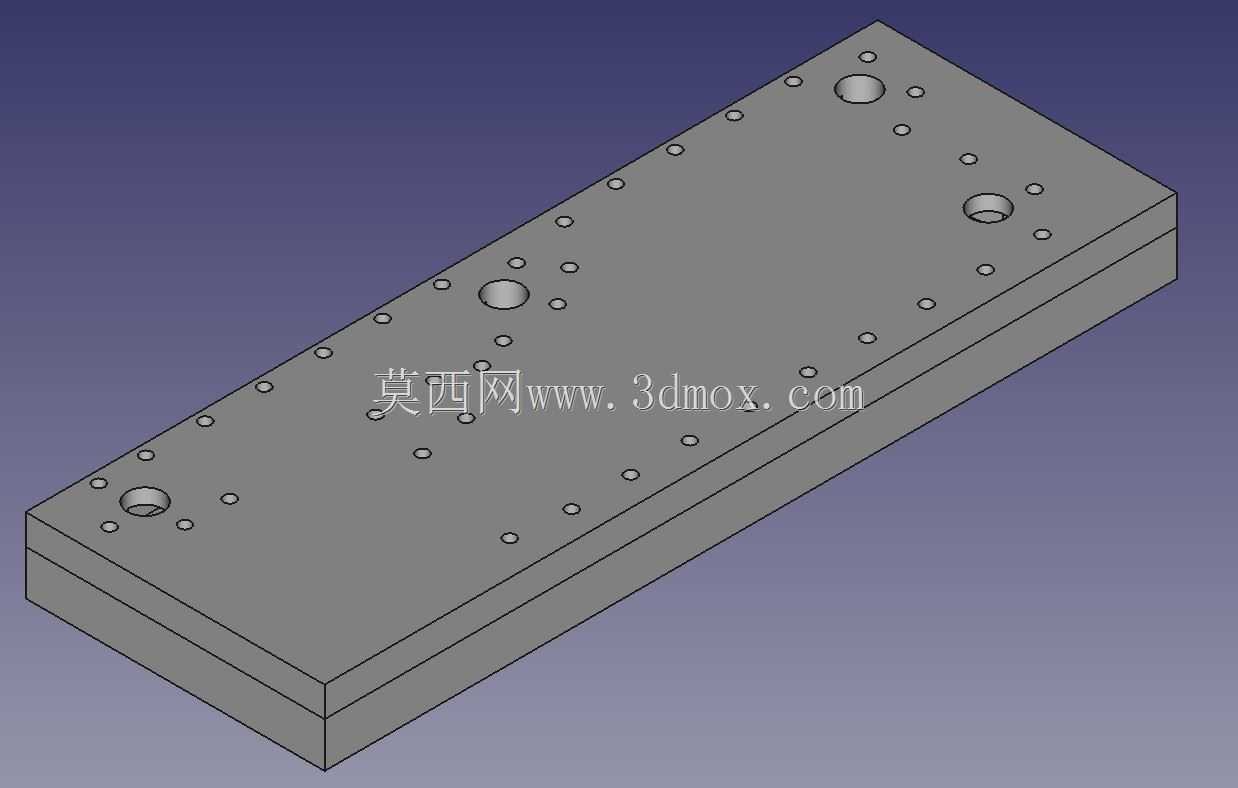

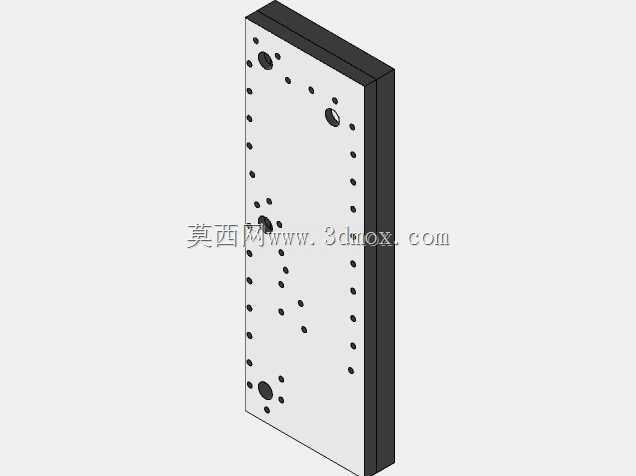

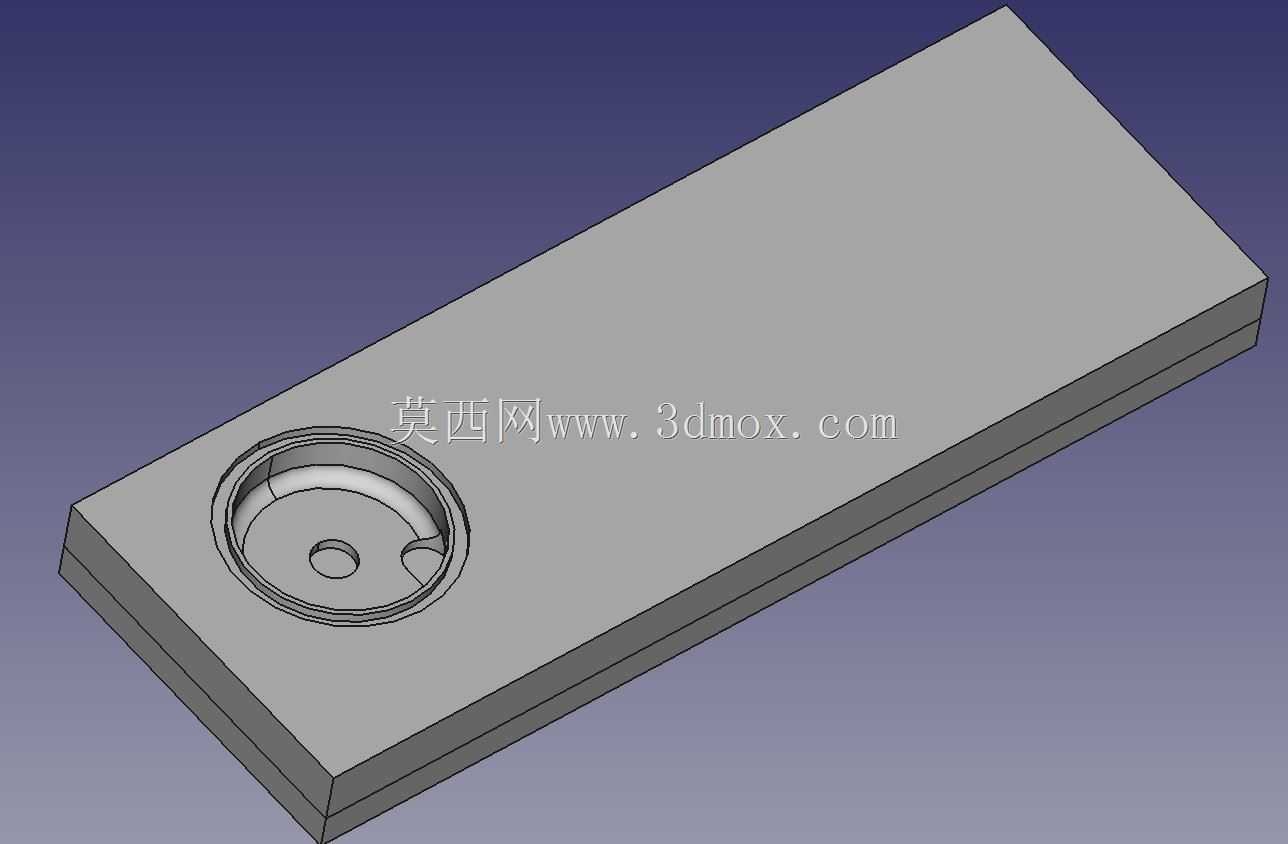

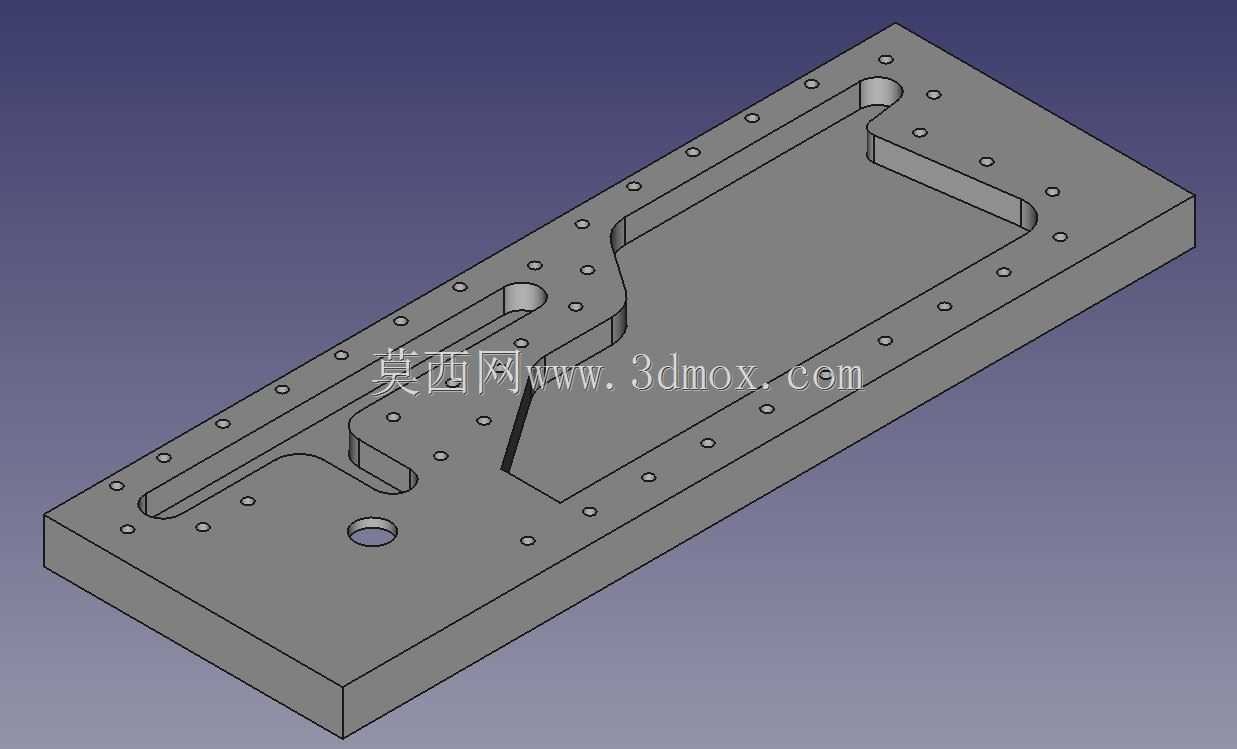

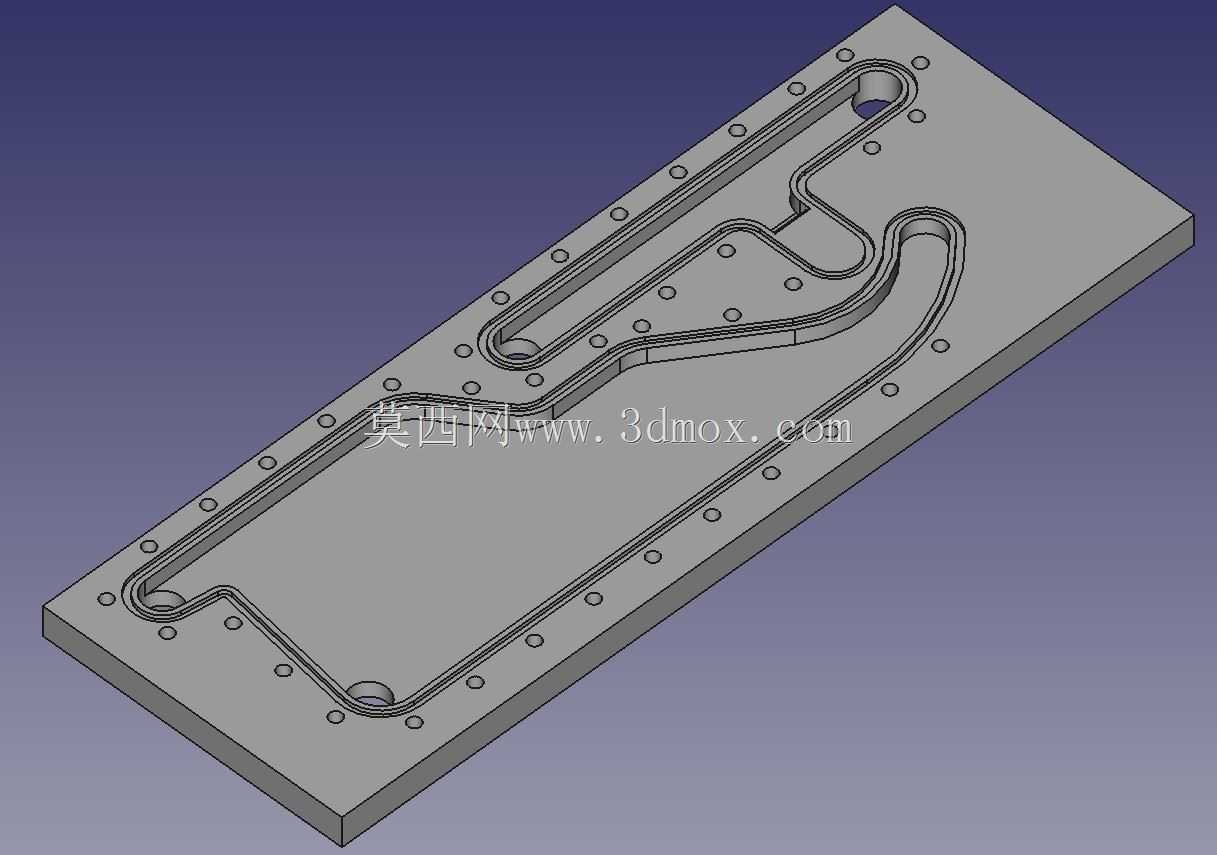

这款配电板是专为D5系列水泵定制开发的配套集成部件，主要应用在小型水冷循环系统、桌面级液冷散热设备、小型流体输送工位的配电与流道集成场景中，能够同时满足水泵运行的电路排布需求与循环流体的通路布设需求，将原本分散布置的配电模块与流道结构整合在同一块板件上，大幅缩减配套设备的整体安装空间，减少外接管路与线路的接驳点位，降低系统运行过程中出现漏液、线路松脱的故障概率。在实际使用场景中，该配电板可直接作为D5水泵安装的承载基座，水泵主体可直接固定在板件预留的圆形安装区域，无需额外设计转接支架，适配小型工业冷却循环、PC水冷改装、小型实验流体回路等多种对安装空间有紧凑要求的使用场景。从功能特性来看，这款板件采用内嵌式流道设计，将循环流体的通路完全集成在板体内部，流道走向经过平滑弯折处理，所有转角处均做了圆弧过渡，能够最大程度降低流体在板内流动的阻力，减少流道内的湍流产生，提升循环系统的运行效率，降低水泵的工作负载。板体表面均匀排布了多组安装固定孔位，孔位位置经过精准对位，既可以用于固定板件本身到设备机架上，也可以用于固定外接的电路控制元件、管路接头等附属配件，所有孔位的深度与孔径都经过匹配设计，不会出现打穿内部流道的问题，保障流体通路的密封性。在设计思路上，这款配电板采用了一体化集成的设计逻辑，打破了传统配电结构与流道结构分体设计的思路，将配电元件的安装平面与流体通路做了层叠式布局，板件上层预留平整的元件安装面，可贴合安装配电控制模块、接线端子等电气部件，下层则完全布设封闭的流体循环通路，两层结构之间做了密封隔离处理，完全避免流体渗漏接触电气元件引发的安全隐患。板件的外形为规整的长方体结构，边缘做了倒角处理，避免安装过程中划伤操作人员或配套线路，整体安装边界清晰，长宽尺寸适配常规D5水泵的安装间距，厚度控制在合理范围内，既能够保证内部流道的通流截面积满足D5水泵的流量需求，又不会占用过多的垂直安装空间，板体四周预留的固定孔位采用对称式排布，支持多种方向的安装固定，能够适配不同设备内部的安装布局需求，无需额外对板件进行二次裁切或打孔加工，拿到即可直接完成装配。
