大流量卧式离心水泵成套机组结构

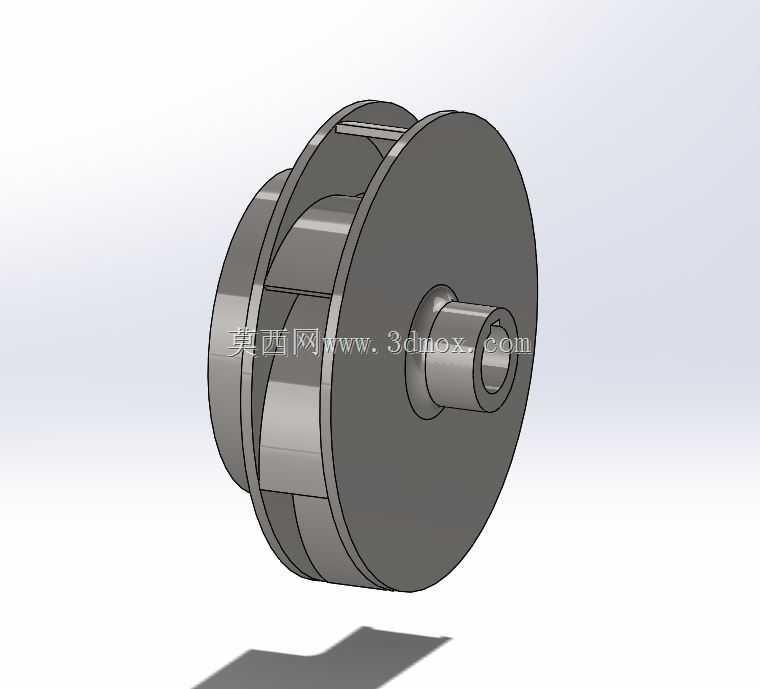

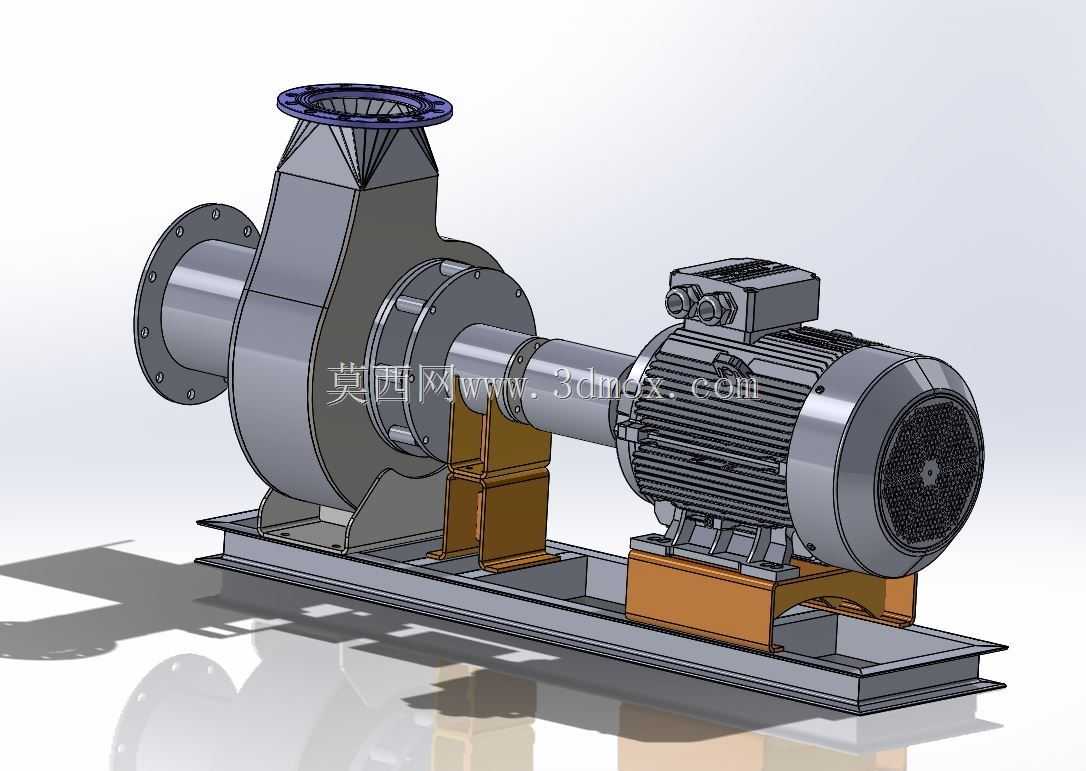

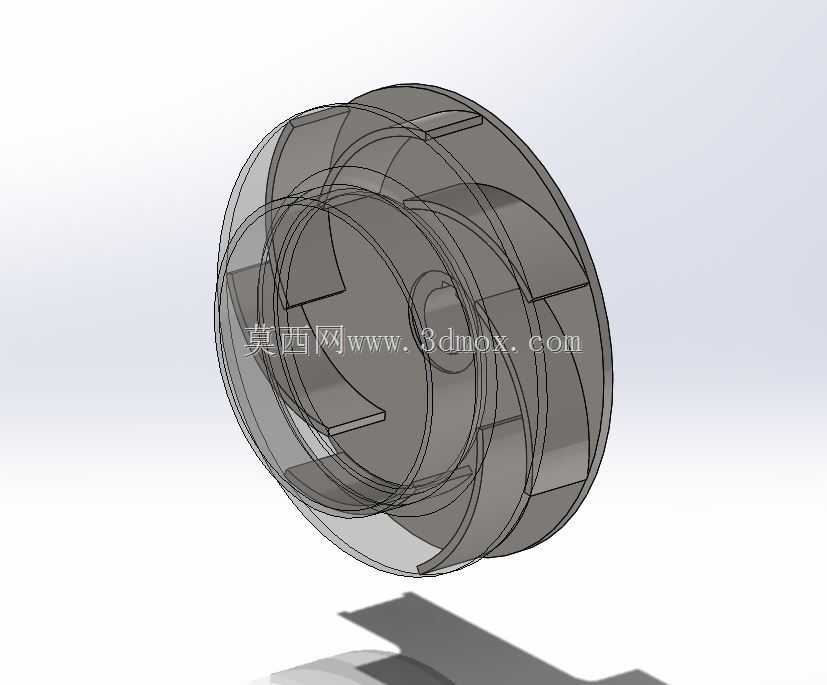

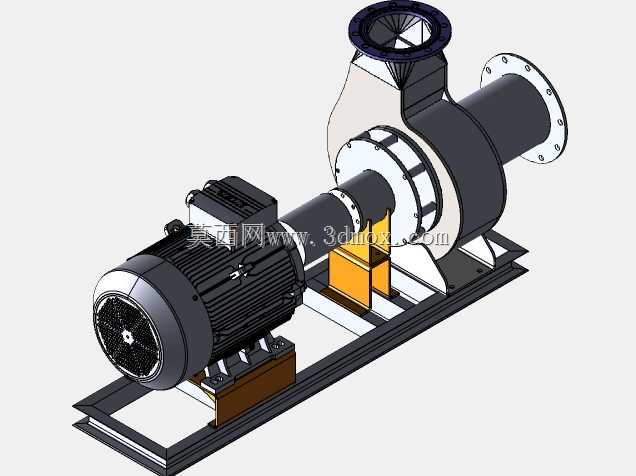

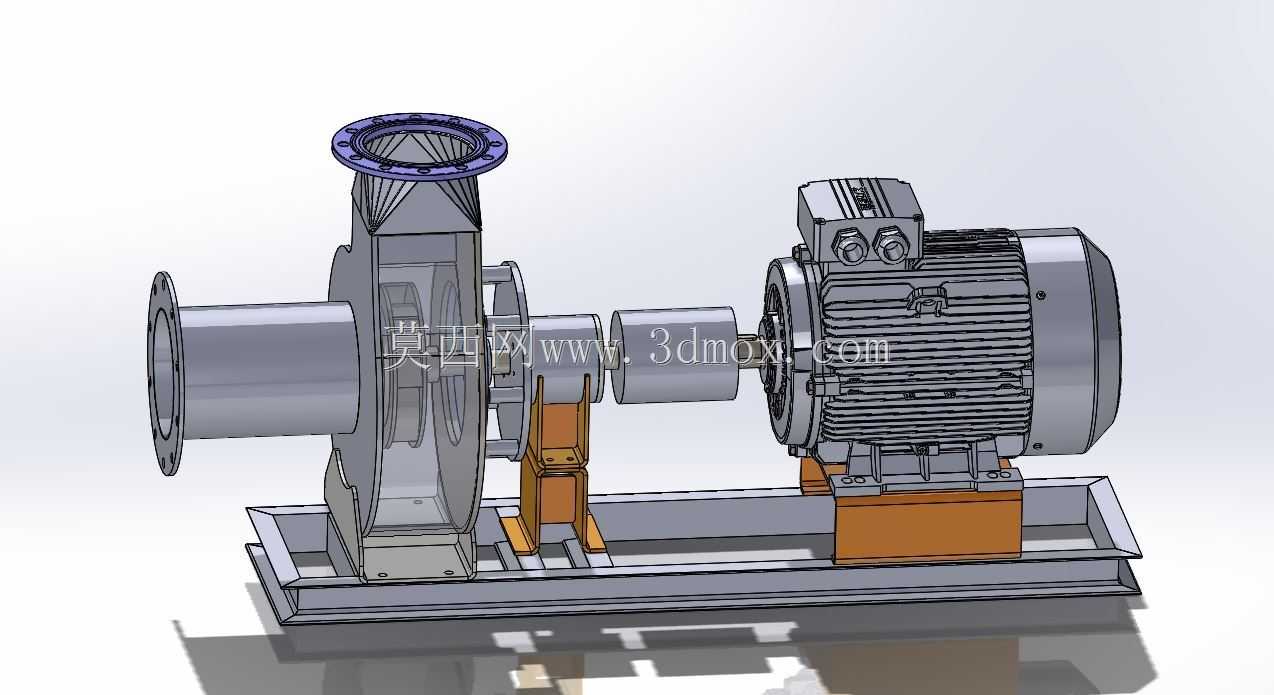

该套卧式离心输水机组主要面向大流量流体输送场景设计，可适配船舶舱底输水、工矿企业循环供水、市政应急排涝、农田大面积灌溉等多种作业工况，能够在低扬程需求下实现稳定的大流量流体输送，单机组额定输水能力可达每小时720立方米，可满足中大型输水系统的核心动力需求。整套机组采用电机与泵体直联共架的集成式设计思路，将驱动电机、离心叶轮腔、进出口连接段、支撑底座整合为统一整体，从设计源头规避了分体安装带来的同轴度偏差问题，有效降低机组运行过程中的振动幅度与机械损耗，延长核心部件的使用寿命。在功能特性设计上，泵体采用蜗壳式流道结构，叶轮经过水力优化设计，流体进入叶轮腔后可顺着平滑流道完成动能到压能的转换，减少流道内的湍流与水力冲击，提升输水效率同时降低运行噪音；泵体进出口均采用标准法兰连接结构，可直接对接同管径的输水管道，无需额外制作转换接头，大幅降低现场安装的施工难度。驱动端采用封闭式风冷电机，电机尾部自带散热风叶与防护网罩，可在连续运行过程中快速带走电机工作产生的热量，适配长时间连续作业的工况需求；电机与泵体之间设置有密封连接段，可避免输送流体沿轴向泄漏，同时阻隔外部粉尘、水汽进入轴承部位，保障转动部件的运行稳定性。整套机组的安装底座采用型钢焊接框架结构，分别为电机与泵体设置了独立的支撑安装位，安装位预留有标准螺栓固定孔，现场安装时只需将底座固定在平整的混凝土基础或钢制安装平台上，完成管道对接与电气接线即可投入使用，无需现场调整电机与泵体的同轴度，大幅缩短现场安装调试的周期。在安装边界设计上，机组整体采用卧式布局，重心沿底座长度方向均匀分布，进出口分别设置在泵体的轴向与顶部位置，可适配水平进水、垂直出水的管路布局，周边预留的操作空间可满足日常检修时的密封件更换、轴承润滑、叶轮检查等维护作业需求，无需额外拆卸周边连接管道即可完成常规维护操作，有效降低后期运维的时间与人力成本。
