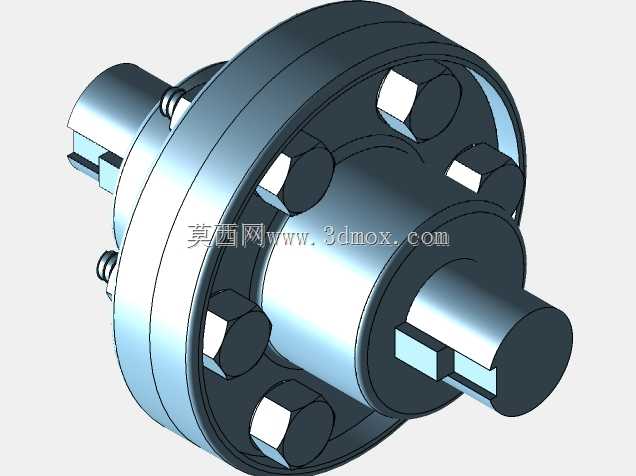

套销式挠性传动联轴器结构设计

套销式挠性联轴器是轴系传动系统中应用极为广泛的连接部件，主要用于各类工业传动场景中两根不同轴段的动力衔接，可适配冶金输送线、轻工包装机组、中小型泵组驱动端、风机传动端等多种工况，能够在传递额定转矩的过程中，补偿两轴安装时产生的径向偏移、角度偏斜以及轴向窜动，避免刚性连接带来的附加载荷损伤轴承、密封等关联部件，同时可缓冲传动过程中的小幅振动冲击，提升整套传动系统的运行稳定性与部件使用寿命。

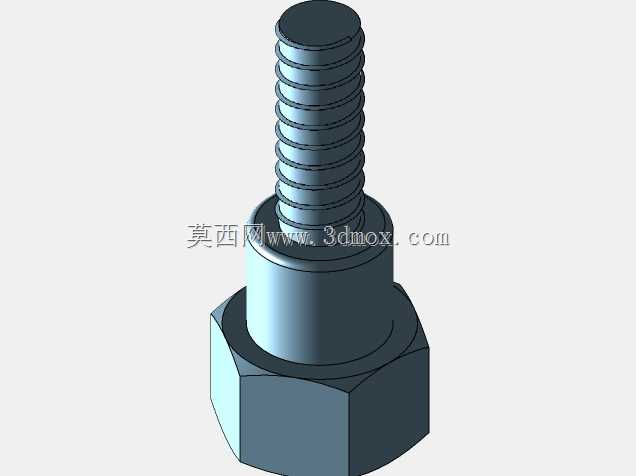

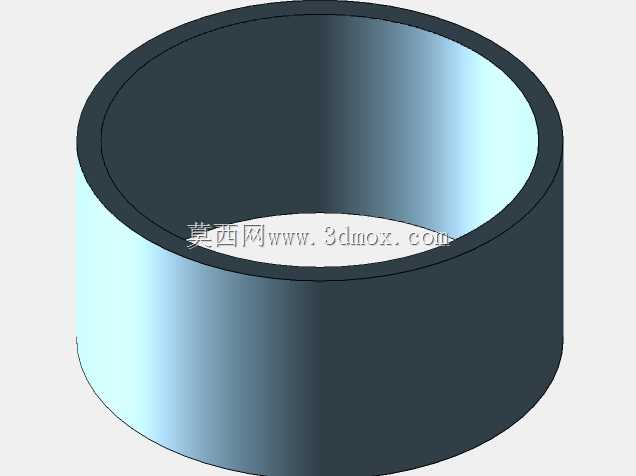

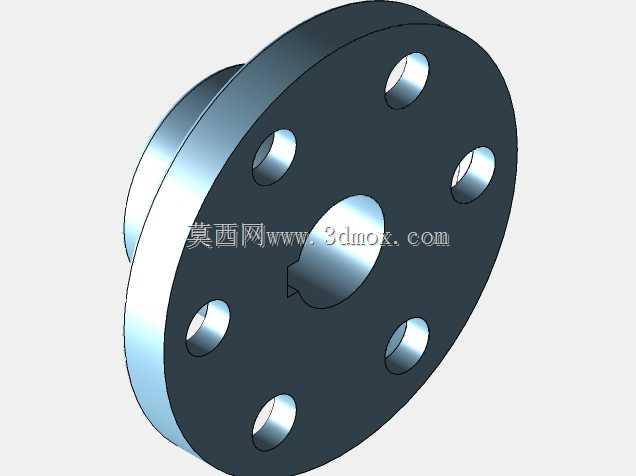

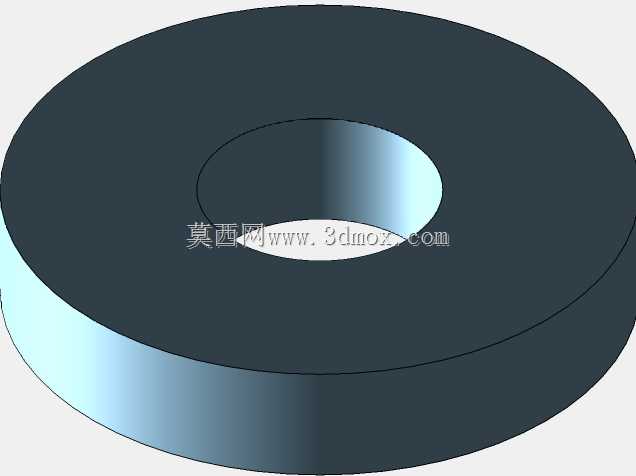

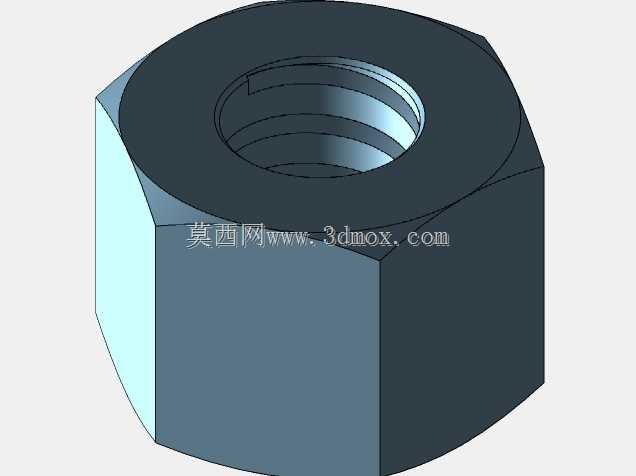

该款联轴器采用对称分体式法兰结构，两端轴毂分别设置标准键槽，可与对应直径的主动轴、从动轴通过平键实现周向固定，轴毂端部预留紧定螺钉安装位，可实现轴向位置锁止，防止运行过程中轴与轮毂发生相对窜动。两瓣法兰盘沿圆周方向均匀布置多组套销连接组件，套销外部配套弹性缓冲衬套，衬套嵌装在法兰对应的销孔内，既可以通过销体传递转矩，又能依靠衬套的微量弹性变形抵消两轴的不对中量，同时吸收传动过程中的瞬时冲击载荷，相比刚性联轴器具备更优的工况适配性，安装时无需严格保证两轴的绝对对中，可降低现场安装调试的精度要求，缩短设备装配周期。

从安装边界来看，该联轴器整体为回转体对称结构，外圆轮廓无突出尖锐结构，径向最大尺寸适配常规传动舱的内部安装空间，轴向总长度可覆盖多数中小型传动系统的轴端间距需求，法兰盘上的销孔采用等分度圆周布局，保证运转时的动平衡性能，适配中低转速的长期稳定运行场景。设计过程中充分考虑了拆装维护的便捷性，拆卸时无需移动两端连接的动力设备与工作主机，仅需拆除套销组件即可实现两轴的分离，可大幅降低后期设备检修、易损件更换的工作量。套销与衬套采用标准化尺寸设计，当缓冲衬套出现磨损老化时，可直接更换对应规格的配件，无需整体更换联轴器，有效降低设备的后期运维成本。整体结构受力均匀，转矩通过圆周方向多组套销均匀传递，避免了单点受力过大导致的部件断裂失效，可适配正反转频繁切换的传动工况，在载荷小幅波动的场景下也能保持稳定的动力传输表现。
