A2212外转子无刷直流动力电机结构

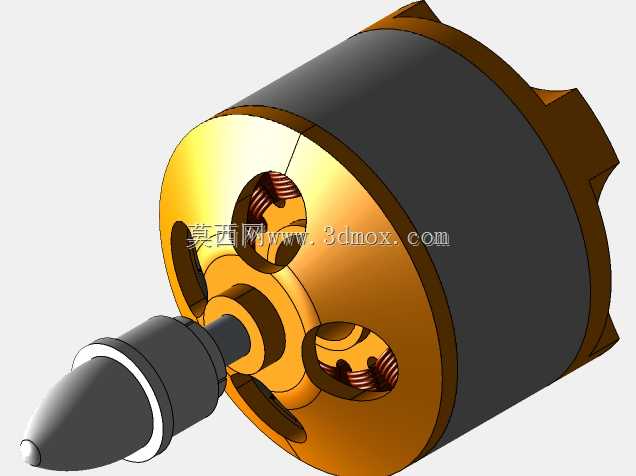

这款无刷直流电机属于外转子结构的动力输出部件，目前广泛应用在小型航模飞行器、桌面级小型动力传动装置、便携智能代步配件、微型机器人动力模组等场景中，作为核心动力源承担电能向旋转机械能转换的核心作用，相比同规格有刷电机，它没有碳刷摩擦损耗，运行过程中电火花干扰极低，连续运转寿命更长，动力输出的线性度更优，能够适配宽范围的转速调节需求，在需要精准动力调控的小型动力场景中适配性极强。从功能特性来看，这款电机采用外转子设计，旋转外壳直接集成磁钢结构，输出轴端做了锥形导流头设计，在航模应用场景中能够降低迎风风阻，同时转子外壳的凸耳结构可以直接适配螺旋桨的安装卡位，不需要额外加装转接结构就可以完成动力输出端的负载固定，定子部分的绕组采用多槽集中绕制方案，端部预留的镂空结构既可以减轻整机自重，也能在高转速运转过程中引导气流穿过绕组间隙，带走线圈通电产生的热量，避免长时间高负载运行出现绕组过热退磁的问题。从设计思路来看，这款电机的结构完全围绕小型动力场景的轻量化、高功率密度需求展开，定子与转子的同轴配合采用高精度轴承定位，输出轴的轴伸长度做了严格控制，既保证负载安装的配合深度足够传递额定扭矩，也不会因为轴伸过长带来高转速下的轴端跳动问题；端盖部分与定子铁芯采用过盈配合固定，不需要额外的紧固件就可以保证结构强度，同时尽可能压缩了轴向的结构尺寸，让整机的功率重量比维持在较高水平。从安装边界来看，这款电机的定子基座预留了标准的安装孔位，安装孔的孔距适配主流小型航模、微型动力设备的电机安装座尺寸，整机径向最大尺寸控制在适配小型设备安装舱的范围内，轴向总长度不会占用过多的设备内部空间，出线端从定子尾部引出，走线方向可以根据安装场景灵活调整，不会和周边结构件产生干涉；转子部分的最大旋转外径在设计时预留了足够的安全间隙，安装后不会和设备外壳、周边结构产生刮擦，额定工况下的输出扭矩可以匹配常用规格的螺旋桨、小型传动齿轮组等负载，能够覆盖多数小型低压直流动力场景的使用需求，整体结构紧凑，装配逻辑清晰，各部件的配合公差都围绕高转速下的动平衡要求做了匹配设计，运转过程中的振动和噪音都控制在较低水平。
