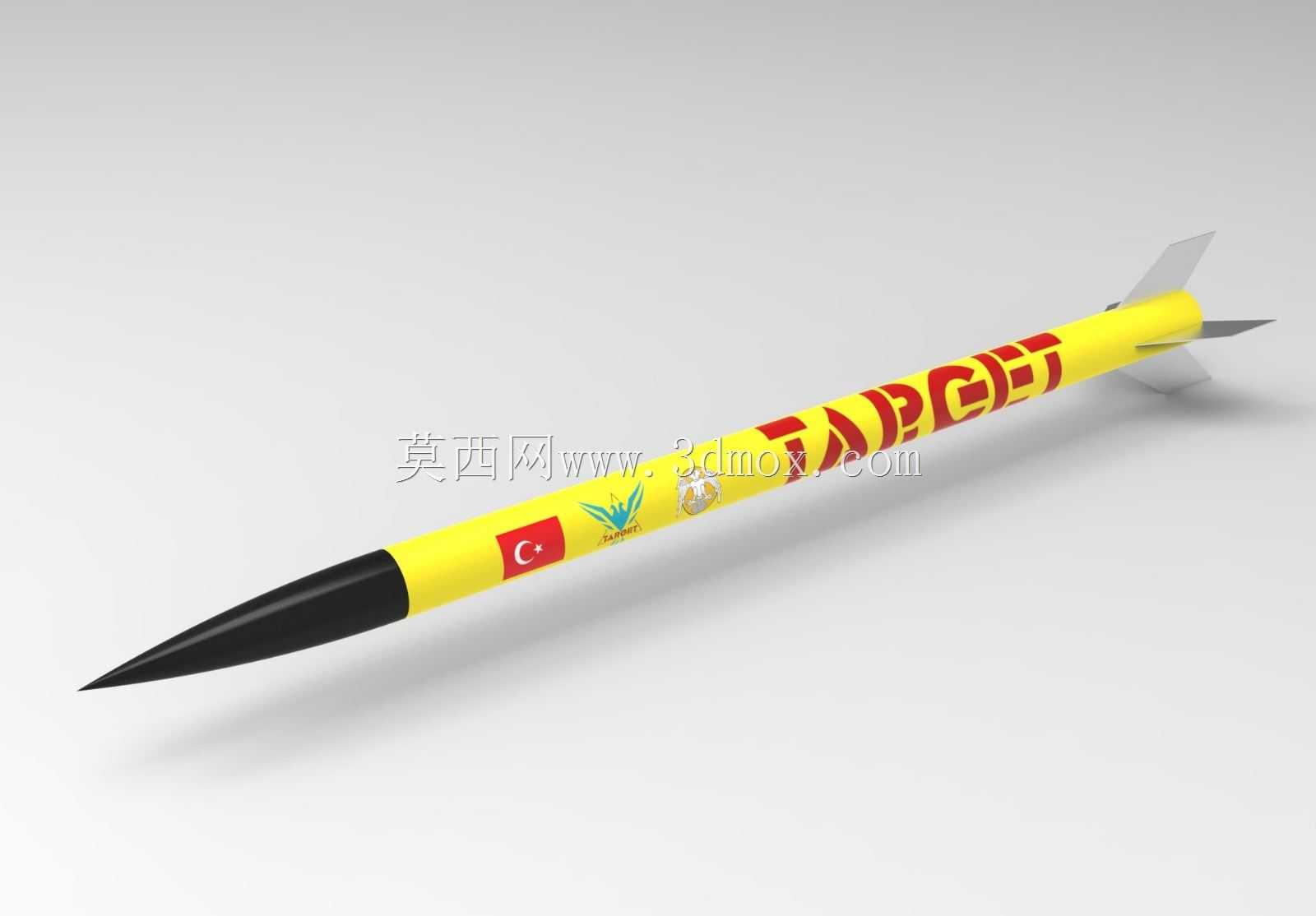

靶标式小型探空火箭外观结构设计

该款小型火箭结构主要面向低空探测试验、航空航天教学实训、民用靶标演练等应用场景，可作为低空大气参数采集、近距空防训练的模拟目标载体，也可作为高校航空航天专业开展气动设计、结构装配教学的具象化实训载体，能够满足小载荷低空飞行任务的结构承载需求。从实际用途来看，该结构可搭载轻量化的传感模块完成短距离低空飞行过程中的温湿度、气压等环境数据采集，也可作为空防训练中的低成本模拟靶标，替代高成本实体靶标完成基础瞄准、轨迹追踪类训练科目，大幅降低实训环节的物料成本。在功能特性设计上，整体结构采用分段式模块化布局，头部为尖锐锥形整流罩，能够在飞行过程中有效破开前方气流，降低高速行进时的空气阻力，减少飞行过程中的气动扰动，提升飞行轨迹的稳定性；中部为圆柱形主箭体，是整箭的核心承载舱段，内部预留了充足的装载空间，可根据不同任务需求搭载动力模块、传感模块、配重模块等功能组件，箭体外壁设置有标识涂装区域，可清晰标注任务编号、所属标识等信息，便于地面观测人员快速识别目标；尾部设置四片对称分布的后掠式尾翼，尾翼采用切尖三角翼构型，能够在飞行过程中提供稳定的气动阻尼，抵消飞行过程中的姿态偏转力矩，避免箭体出现滚转、偏航等失稳问题，保障飞行姿态的可控性。在设计思路层面，整箭的气动布局严格遵循低速火箭的气动设计准则，头部锥角经过反复优化，兼顾了减阻效果与内部空间利用率，锥段与圆柱段的衔接位置采用顺滑过渡处理，避免截面突变带来的气流分离问题，降低飞行过程中的压差阻力；尾翼的安装位置与翼面尺寸经过匹配计算，确保整箭的压心位于重心之后，满足静态稳定裕度的设计要求，即使在小幅气流扰动下也能自动回正飞行姿态；箭体各分段之间采用插接式配合结构，既能够保证装配后的同轴度，也便于快速拆解更换内部组件，提升任务准备阶段的装配效率。从外形尺寸与安装边界来看，整箭整体为细长旋成体构型，长径比控制在适合低空低速飞行的合理区间，箭体外径统一，便于配套通用的发射导轨完成发射准备，尾翼的外伸尺寸经过严格控制，不会超出发射筒的内径边界，可适配常规小型火箭发射装置的安装尺寸要求，无需对发射设备进行额外改造即可完成装填发射；各分段的连接端面设置有定位止口，装配后能够保证整箭的直线度，避免因装配偏差带来的气动偏心问题，保障飞行轨迹的精准度。
