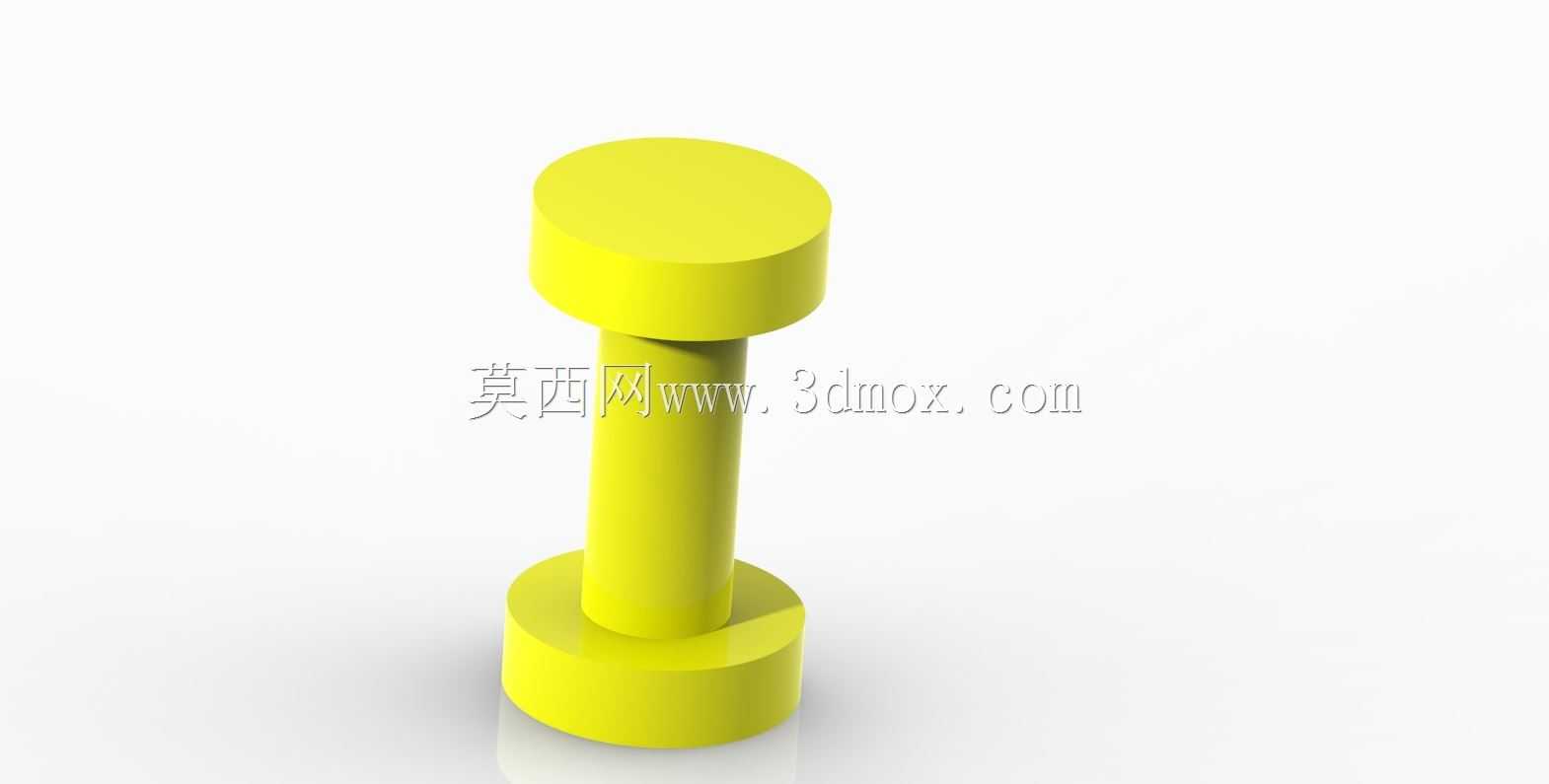

双凸缘圆柱旋转销轴结构设计

该零件为机械传动与定位系统中常用的双凸缘旋转销轴，主要应用于工装夹具铰接点位、小型自动化设备连杆连接结构、手动工具旋转副、轻工机械限位支撑部位等场景，承担旋转铰接、轴向定位、载荷传递的核心作用，可在低中速往复旋转、小角度摆动的工况下稳定工作，避免连接部件出现轴向窜动、径向偏移的问题。从功能特性来看，零件两端采用等直径圆盘凸缘结构，中间为等直径圆柱轴身，两端凸缘的直径大于中间轴身直径，安装后可直接卡在配套连接件的安装孔两侧，无需额外加装轴端挡圈、锁紧卡簧等紧固件即可实现轴向限位，大幅降低装配工序复杂度，同时凸缘端面与连接件接触面为平整平面，接触应力分布均匀，可承受一定的轴向冲击载荷，中间圆柱轴身与安装孔采用间隙配合，保证旋转过程顺滑无卡滞，适配手动操作、低速机械驱动的旋转动作需求。从设计思路来看，整体采用回转体对称结构，通过旋转成型工艺逻辑完成结构构建，无复杂异形曲面、侧向凹槽或倒扣结构，加工工艺性优异，既可以通过圆钢车削加工完成单件小批量生产，也可以通过冷镦工艺完成大批量标准化制造，生产过程中材料利用率高，加工工序少，可有效控制制造成本；结构设计上未设置额外的键槽、销孔，避免了应力集中点的出现，整体结构强度均匀，可承受稳定的径向剪切载荷，适配常规铰接场景的载荷需求。从外形尺寸与安装边界来看，零件整体为同轴回转结构，两端凸缘厚度均匀，轴身长度与凸缘直径的比例适配常规薄板类、支架类连接件的铰接厚度，安装时仅需在配套连接件上加工与中间轴身直径匹配的通孔，将销轴穿入安装孔后，两端凸缘即可自然卡在连接件外侧，安装空间仅需预留略大于凸缘直径的圆形操作空间，无需额外预留挡圈安装、卡簧钳操作的侧向空间，对狭小安装空间的适配性较强，可应用在结构紧凑的小型机械、手动工具内部铰接点位，同时对称式的结构无安装方向要求，装配过程中无需辨别方向，可有效降低装配出错概率，提升装配作业效率。
