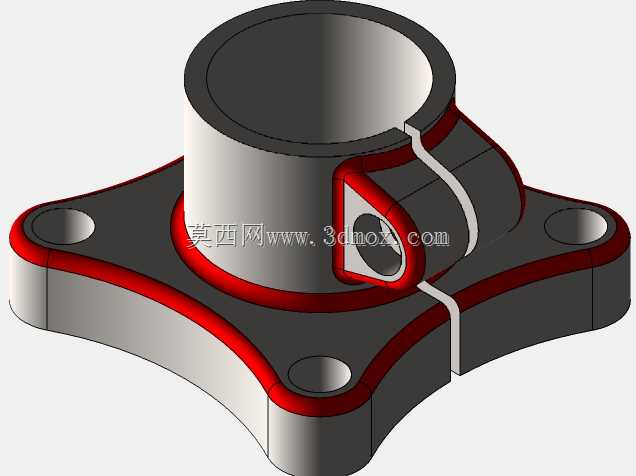

带侧耳菱形法兰安装式筒状连接座

该零件属于流体管路与支撑结构领域常用的连接类构件，主要应用在中小型液压系统、气动传输回路、低压流体输送管线以及小型动力设备的壳体连接部位，可实现管路与安装基面的刚性固定、流体通路的密封衔接，同时承担相邻部件的定位支撑作用，在工业自动化生产线、小型工程机械、通用动力设备的管路布设场景中应用广泛。从功能特性来看，零件上部为等径空心筒身，内部通孔作为流体或线束的穿行通道，筒壁厚度均匀，既保证通路的通径尺寸满足介质流通要求，又具备足够的刚性抵抗管路内部压力带来的周向张力；下部为菱形法兰安装基座，四个角位设置沉头安装孔，可通过内六角螺栓将整个构件牢牢固定在设备基面或相邻构件的安装面上，沉孔设计能够让螺栓头部完全沉入法兰平面内，避免螺栓突出带来的干涉问题，同时保证安装面贴合紧密无间隙。筒身侧面设置的三角形带孔加强耳，一方面通过三角形的稳定结构强化筒身与法兰基座的连接强度，避免筒身在受侧向管路拉力时出现根部断裂的问题，另一方面耳座上的通孔可作为辅助挂点或侧向定位孔，用于连接管路固定卡箍、传感器支架等小型附属零件，拓展构件的使用场景。从设计思路来看，该零件采用一体化铸造成型后机加工的工艺路线设计，所有棱边均设置了合理的铸造圆角，既减少铸造过程中的应力集中问题，降低铸件出现冷隔、裂纹的缺陷概率，也能避免安装使用过程中锐边划伤操作人员；法兰与筒身衔接处设置的环形凸台，能够分散筒身传递到法兰面的载荷，避免长期受力下法兰面出现翘曲变形，影响密封性能；筒身端面与法兰安装面均预留了机加工余量，可通过后续车削、铣削加工保证端面的平面度与筒身轴线的垂直度，满足密封连接的形位公差要求。从安装边界来看，菱形法兰的对角安装孔距适配常规的小规格管路安装标准间距，筒身高度适配常规的管路安装避让距离，侧耳的突出尺寸控制在法兰外接圆范围内，不会额外增加安装所需的平面空间，安装时仅需在基面加工对应位置的螺纹孔即可完成固定，无需额外设计定制安装支架，适配性较强。零件表面的红色标识区域为密封配合面与应力集中区，加工时需重点保证表面粗糙度要求，装配时可在该区域涂抹密封胶或加装密封垫片，进一步提升连接部位的密封性能，避免介质渗漏问题。
