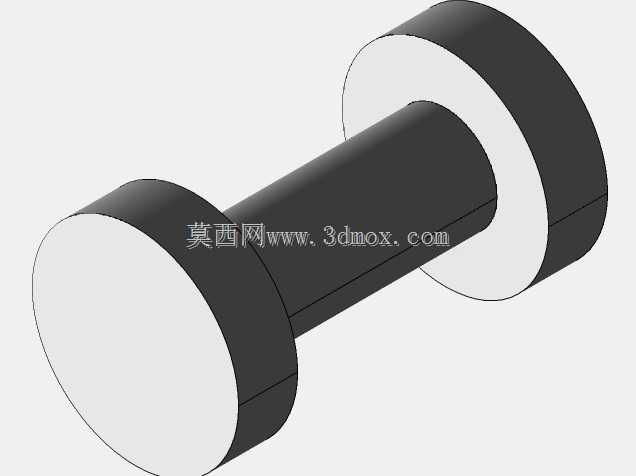

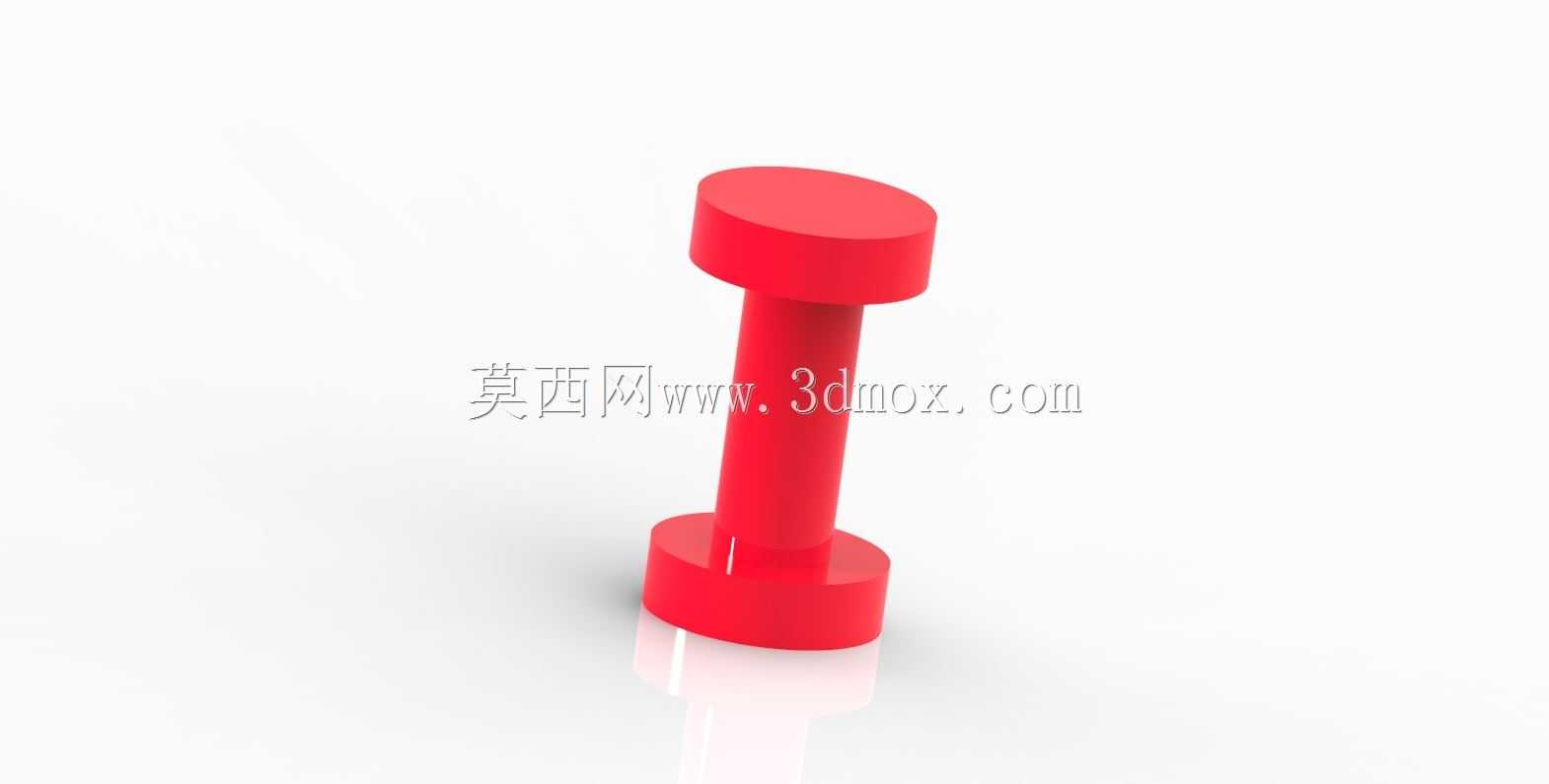

红色双头圆柱限位定位销轴结构

这款双头圆柱结构的销轴类零件，是机械装配场景中十分常用的定位与限位连接件，广泛应用在工装夹具定位、小型设备模组铰接、轻工机械传动副限位、电子设备内部结构固定等多个场景中，能够在装配体系里承担部件对位、转动副限位、可拆卸式紧固连接的核心作用，避免装配部件出现径向窜动、轴向错位的问题，保障整套机构运行时的位置精度与连接稳定性。从功能特性来看，该零件采用两端等径大圆柱凸台、中间连接段收窄的结构设计，两端的大直径凸台可以在装配后形成双向的轴向限位，无需额外加装卡簧、挡圈等附属紧固件，就能实现穿装后的位置锁定，既减少了装配环节的零件数量，也降低了长期使用过程中附属紧固件松脱带来的结构失效风险；中间收窄的柱段作为主体连接部分，可与对应安装位的通孔形成间隙配合或过渡配合，既保证穿装过程顺畅无卡滞，也能在工作状态下承受对应的径向剪切力与轴向拉压力，适配常规工况下的静连接与低速小幅度转动的铰接需求。在设计思路上，这款零件采用完全轴对称的圆柱结构，没有复杂的异形曲面与额外加工特征，整体结构规整简洁，既适配常规车削加工的工艺路线，能够通过普通车床一次装夹完成全部外圆面的加工，有效控制加工成本与生产周期，也能保证零件各段的同轴度精度，避免因形位公差偏差导致装配时出现卡滞、定位不准的问题；两端凸台与中间柱段的衔接处采用微小圆弧过渡，既可以消除加工时的应力集中问题，提升零件整体的结构强度，避免受力时在衔接断面出现断裂风险，也能去除加工毛刺，避免装配时锐边刮伤安装孔壁或是操作人员。从外形尺寸与安装边界来看，该零件整体为竖直圆柱形态，两端凸台直径一致且大于中间连接柱段，整体轴向长度与凸台直径、中间柱段直径形成合理的比例搭配，安装时仅需要在待连接的两个部件上加工出与中间柱段直径匹配的同轴通孔，将销轴穿入通孔后，两端凸台会分别贴合在两个部件的外侧表面，形成稳定的轴向限位，安装过程无需复杂的锁紧操作，拆卸时仅需要从一端轻轻敲击即可将销轴顶出，十分适合需要频繁拆装维护的装配场景；零件表面做了均匀的红色表面处理，既可以在装配过程中起到醒目的标识作用，方便操作人员快速识别定位销的安装位置，也能在零件表面形成防护层，提升零件的防锈耐磨性能，延长在常规车间环境下的使用寿命。
