A型支撑定位块结构设计

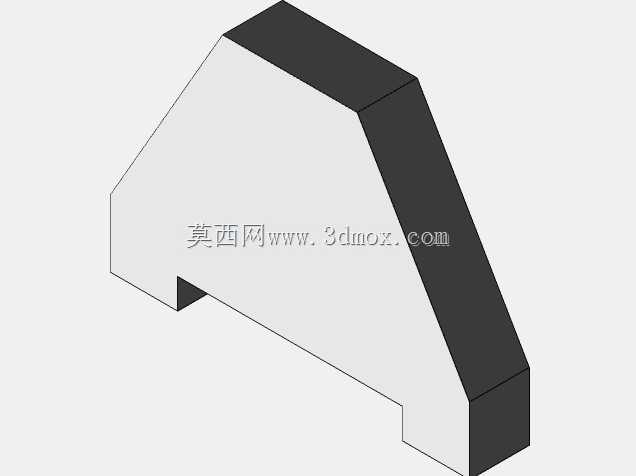

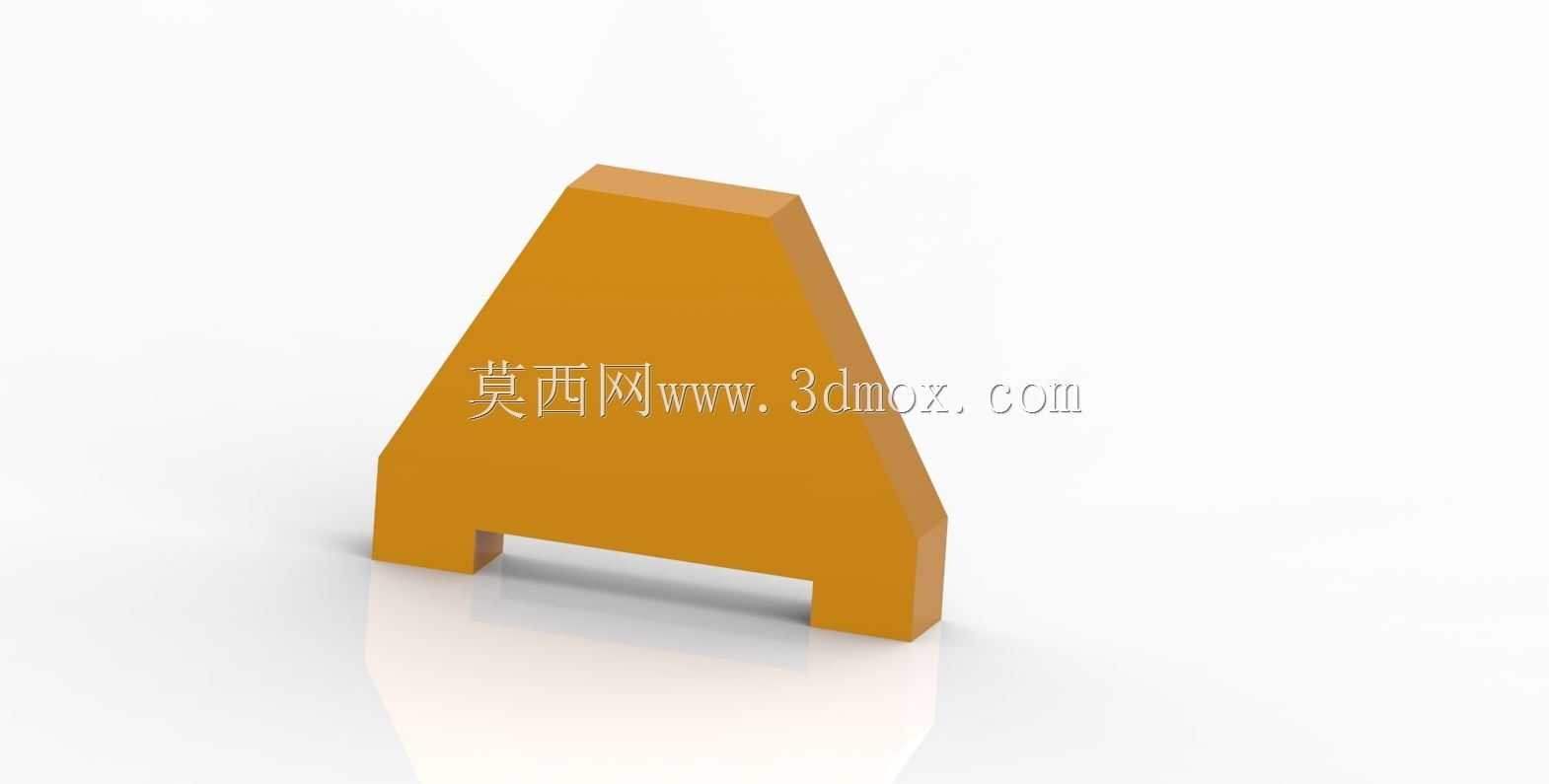

该A型支撑定位块是工装夹具领域常用的基础定位承力构件，主要应用在自动化生产线工位定位、工装夹具装夹支撑、小型设备机架垫脚、物料输送线挡停限位等场景中，承担工件装夹时的刚性支撑、工位间的位置限定、设备装配时的间隙调整等核心功能，可有效避免装夹过程中工件出现位移、下沉、偏斜等问题，保障加工、装配、检测工序的位置精度。从功能特性来看，该构件采用一体化实心挤压成型结构，整体无拼接焊缝、无连接缝隙，自身刚性充足，可承受垂直方向的持续静载荷与短时冲击载荷，底部开设的两个对称缺口为安装让位槽，可直接卡接在工装平台的T型槽、输送线的侧边导轨或是设备机架的安装凸台上，无需额外加工复杂的安装让位结构，安装时仅需通过缺口两侧的实体部分与安装基面贴合，配合螺栓或是压块即可完成快速固定，拆装调整十分便捷。在设计思路上，该构件整体采用上窄下宽的A字形截面构型，这种构型一方面可以在减少上部材料用量的前提下，扩大底部的支撑接触面积，降低单位面积的承压应力，避免长期受压出现基面压溃变形的问题，另一方面倾斜的侧边可以为工件装夹提供导向斜面，当工件吊装放置到支撑位时，倾斜面可引导工件自动滑入正确的支撑位置，降低人工对位的操作难度。构件所有棱边均做了均匀的倒角处理，既可以消除加工残留的锐边毛刺，避免操作人员装配时被划伤，也可以减少应力集中现象，提升构件长期受载的抗疲劳性能，避免棱边位置在反复冲击载荷下出现崩裂缺损。从外形尺寸与安装边界来看，该构件整体高度适配常规工装夹具的支撑高度区间，底部两个让位槽的槽宽与槽深匹配通用工业铝型材、标准T型槽平台的安装尺寸，安装时不需要对现有工装基面做额外的二次加工，可直接替换同规格的标准支撑块使用，构件上部的平面为支撑工作面，平面度控制在较高精度范围内，可保证与被支撑工件的面接触充分，避免出现点接触、线接触导致的支撑不稳问题，整体结构简洁无冗余特征，加工成型难度低，适合批量生产应用，在各类手动工装、半自动化装配夹具、小型非标设备中都有广泛的适配空间。
