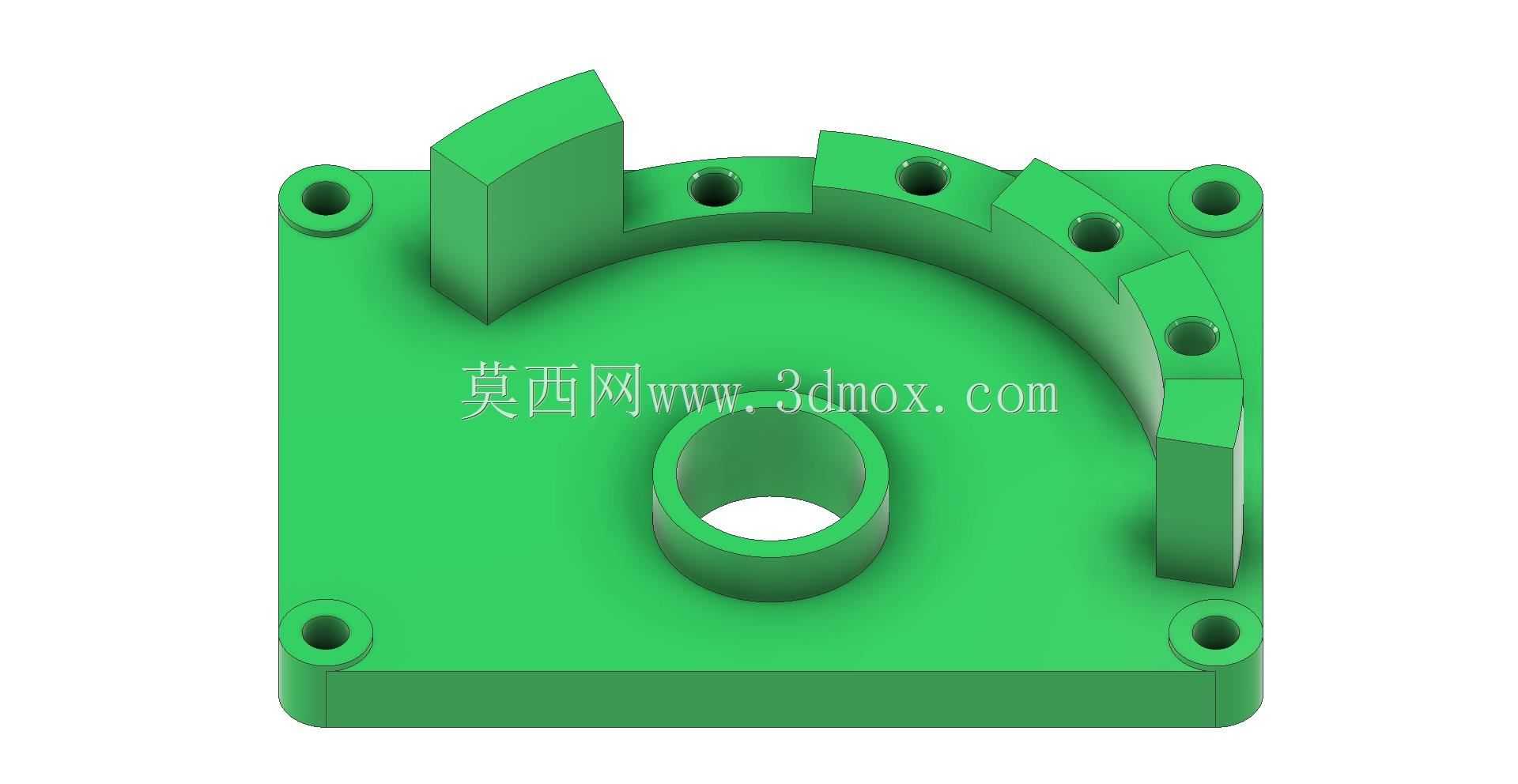

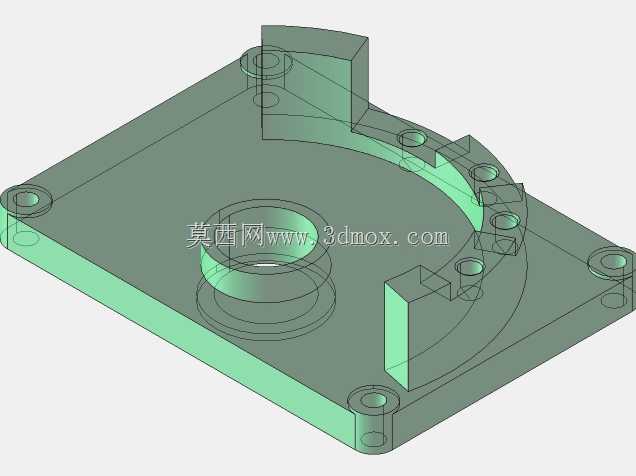

方形法兰基座半圆弧安装座结构件

该结构件属于工业设备内部的安装定位类基座零件，主要应用于中小型自动化装配设备、轻工机械传动单元、检测仪器的内部模组固定场景，承担核心功能部件的承载、定位与安装基准作用，可适配需要半圆弧避让空间的回转类组件安装需求，比如小型转轴组件、弧形导向轨、传感检测环等部件的固定支撑。

从功能特性来看，零件整体采用方形底板作为承载主体，底板四角设置带沉孔的安装通孔，可通过标准紧固件将整个基座稳固锁附在设备安装平面上，沉孔设计能够保证紧固件安装后端面不突出底板表面，避免与其他运动部件产生干涉。底板中心设置带中心通孔的圆柱凸台，该凸台可作为回转部件的定位基准，中心通孔可用于穿设传动轴、走线或者安装定位销，保证配套部件的同轴度精度。沿凸台外侧延伸的半圆弧围挡结构，围挡上均匀分布多个径向安装孔，可用于固定弧形导向件、检测元件安装架或者限位挡块，围挡分段式的凸起块设计既保证了安装点位的结构强度，又减少了不必要的材料占用，降低零件整体重量。围挡左侧设置的加高块状结构，可作为侧向限位或者附加组件的安装面，满足多方向的部件安装需求。

设计思路上，该零件优先保证安装基准的平面度要求，底板底面为全平面设计，安装后可与设备框架表面完全贴合，保证承载稳定性；所有安装孔位的位置度公差围绕中心凸台的轴线进行标注，确保配套安装的回转类部件与基座的同轴度，避免运行过程中出现偏心磨损。结构上采用等壁厚设计，壁厚均匀过渡，避免注塑或者机加工过程中出现应力变形，边角处均设置微小倒角，去除加工毛刺同时避免装配过程中划伤操作人员。

外形尺寸与安装边界方面，零件整体外轮廓为正方形，四角安装孔的孔距遵循通用机械安装孔位规范，可适配多数标准型材框架的安装间距；中心凸台高度高于半圆弧围挡高度，可保证配套回转部件安装后不会与围挡产生摩擦；半圆弧围挡的内径尺寸根据常规小型回转组件的外径设计，预留了合理的装配间隙，同时围挡上的安装孔为螺纹孔设计，可直接拧入紧固件固定配套部件，无需额外加装螺母，提升装配效率。零件整体结构紧凑，在满足安装强度与定位精度的前提下尽可能压缩占用空间，适合在设备内部狭小的安装空间内使用。
