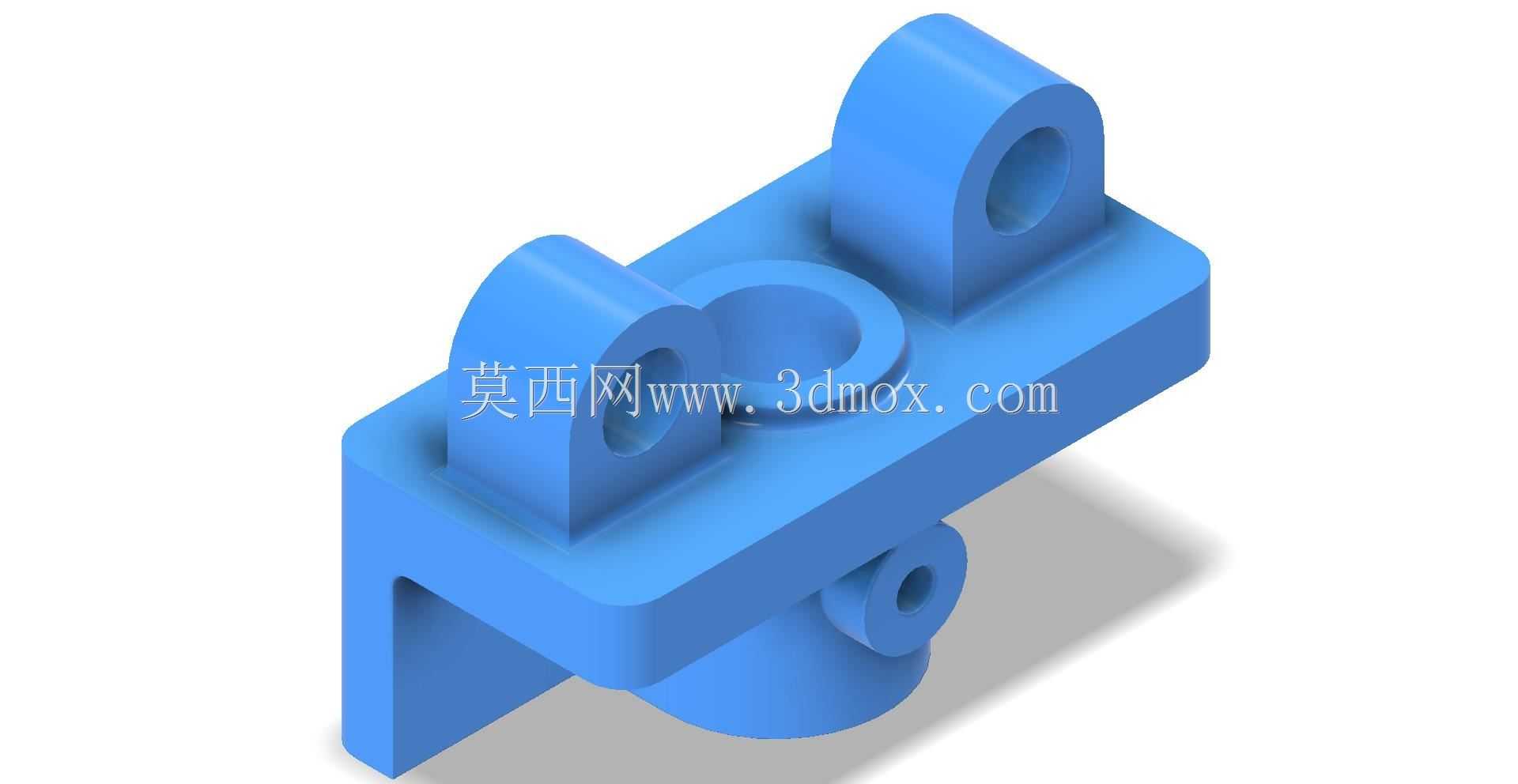

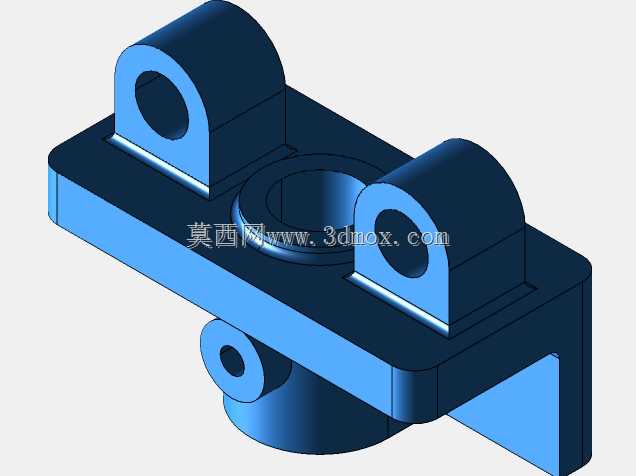

L型双铰接座带侧通接口支撑构件

该支撑构件属于工业机械领域常用的铰接类连接支撑部件，主要应用在轻工自动化生产线、小型物料输送设备、工装夹具定位模组以及非标专用设备的动力传递与姿态调整环节中，承担着连接固定端与活动执行端、传递铰接摆动力矩、预留流体或线束穿接通道的核心作用，能够在小载荷往复摆动的工况下长期保持结构稳定性，避免连接部位出现应力集中导致的形变或断裂问题。从实际使用场景来看，这类构件常作为气动摆杆的基座、小型翻盖机构的铰接支座、检测探头的角度调整支架使用，在设备运行过程中，两个对称布置的带孔耳板用于穿接铰接销轴，和外部摆臂形成转动副，允许摆臂在垂直于耳板孔轴线的平面内完成0-90度范围内的往复摆动，底部伸出的圆柱结构可嵌入设备安装基板的定位孔内完成初定位，侧面的小型带孔凸台既可以作为辅助锁附点位，也能够作为气路、电路管线的旁通接口，实现支撑与走线走气功能的集成。在设计思路上，该构件采用L型一体化基座结构，将水平安装面与垂直支撑面做了大圆角过渡处理，有效降低直角位置的应力集中系数，两个铰接耳板对称布置在水平基座上方，耳板的铰接孔做了同轴度公差约束，保证销轴穿入后不会出现卡滞或偏磨问题，基座中部的下沉圆孔既可以减轻构件整体重量，也能够容纳铰接部位的润滑脂存储空间，减少日常维护的频次。从安装边界来看，该构件的水平安装面预留了对应的锁附孔位，可通过螺栓直接固定在设备的安装基板上，整体外轮廓尺寸适配小型自动化设备的安装空间，不会占用过多的设备布局位置，底部圆柱结构的外径与常规设备安装板的预留定位孔尺寸匹配，安装时可快速完成对位，侧面凸台的接口尺寸适配常规快插接头或线束护套，无需额外做转接处理，整体结构兼顾了结构强度、安装便捷性与功能集成性，能够满足多数小载荷铰接工位的使用需求。
