CSWA认证练习用S6连杆传动机构

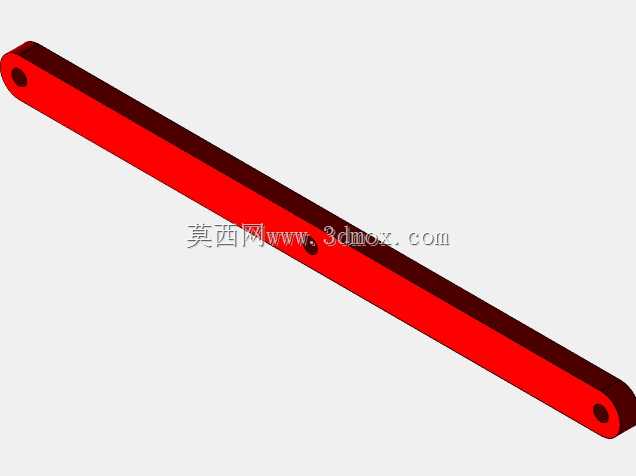

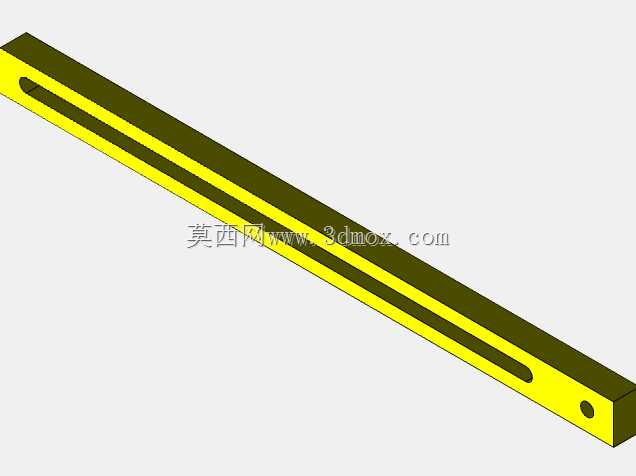

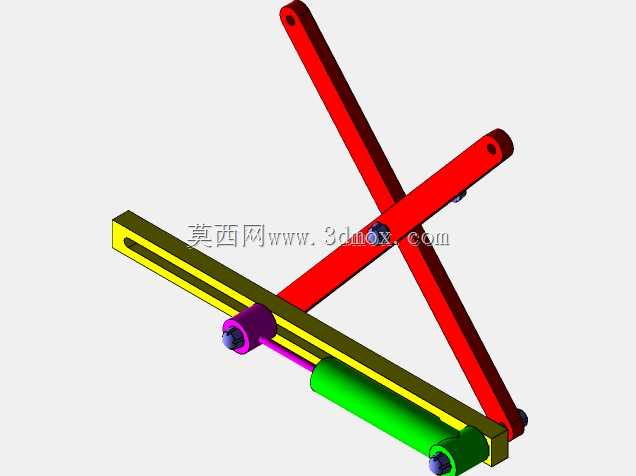

这款连杆传动机构是面向机械设计技能实操练习开发的典型连杆总成结构，核心应用场景覆盖机械原理教学演示、三维建模技能考核训练、小型传动机构原理验证等领域，可作为平面连杆运动特性研究的具象化载体，帮助学习者直观理解多连杆组合下的运动传递规律、死点位置特性以及行程速比变化逻辑。从实际用途来看，该机构还原了平面六连杆的典型传动逻辑，可模拟轻工设备中往复进给机构、可调角度支撑机构的运动原理，通过不同杆件的铰接配合，能够将输入端的回转运动转化为输出端特定轨迹的往复摆动或直线移动，也可反向将往复直线动作转化为连续回转输出，适配小型工装夹具的压紧动作、输送线的间歇推料动作等常见工位的运动需求。在功能特性层面，该连杆总成采用多杆件铰接组合结构，长条形杆件上开设的长槽结构可实现铰接点位置的灵活调整，以此改变机构的运动行程与输出轨迹范围，不同色彩区分的杆件可清晰区分固定件、主动件、从动件与执行件，铰接位置采用轴套配合结构，既保证了运动过程中的转动灵活性，也预留了实际加工装配的公差间隙，避免运动过程中出现卡滞问题。设计思路上，整体遵循平面连杆机构的设计规范，先根据预设的输出轨迹确定各杆件的长度比例与铰接点位置，再通过质心位置校核验证机构运动过程中的动平衡特性，长槽结构的设计拓展了机构的可调范围，无需更换杆件即可实现多组运动参数的调试，降低了原理验证阶段的改造成本。从外形尺寸与安装边界来看，该机构整体质心坐标为X451.68mm、Y123.41mm、Z-20.90mm，整体布局紧凑，交叉布置的两根红色连杆作为主传动杆件承担主要的运动传递作用，带长槽的黄绿色杆件作为导向执行件，其安装基准面可直接固定在设备安装平台上，铰接轴的安装位置预留了标准紧固件的装配空间，整体外轮廓无超出安装范围的突出结构，可直接集成到小型教学实验台、原理验证样机中使用，各杆件的截面尺寸符合轻量化设计要求，在保证结构强度满足演示与轻载传动需求的前提下，尽可能降低了运动部件的整体重量，减少运动过程中的惯性冲击。
